El UPS Lotus Aline 3000S es un sistema de alimentación ininterrumpida de topología On Line, con una potencia nominal de 3000 VA y 2700 W, diseñado para proteger equipos críticos frente a cortes, variaciones y perturbaciones de la red eléctrica.
Su formato convertible para rack y torre, la onda sinusoidal pura, el tiempo de transferencia de 0 ms en el paso de operación a baterías y la regulación de salida de ±1% lo hacen adecuado para servidores, redes, sistemas de almacenamiento, equipos de comunicaciones y otras cargas electrónicas sensibles.
Especificaciones principales del UPS Lotus Aline 3000S
| Característica | Especificación |
|---|---|
| Topología | On Line |
| Potencia VA/Watts | 3000/2700 |
| Factor de potencia | 0,9 |
| Formato | Rack y Torre |
| Espacio en Rack | 2U |
| Panel | LCD |
| Forma de onda | Sinusoidal pura |
| Tiempo de transferencia | 0ms |
| Eficiencia modo AC | 92% |
| Peso neto | 26,2 kg |
| Tamaño neto | 440x600x86,5 mm |
| Garantía | 3 años UPS, 2 años baterías |
Potencia y factor de carga
La capacidad nominal es de 3000 VA y la potencia activa disponible alcanza 2700 W, con un factor de potencia de 0,9.
La relación entre VA y W permite evaluar tanto la capacidad aparente como el consumo real de los equipos conectados. Para dimensionar correctamente la instalación, la carga total debe mantenerse dentro de los 2700 W disponibles y debe considerarse la demanda de arranque de los dispositivos conectados.
El factor de cresta es de 3:1, una característica útil para alimentar cargas electrónicas que presentan picos de corriente, como servidores, fuentes conmutadas, equipos de comunicaciones y sistemas de almacenamiento.
Topología On Line y calidad de energía
La topología On Line mantiene la carga alimentada mediante una conversión continua de la energía, lo que permite aislar los equipos conectados de buena parte de las variaciones presentes en la red eléctrica.
La forma de onda de salida es sinusoidal pura y la distorsión armónica es de ≤2% THD para carga lineal y ≤4% THD para carga no lineal.
El equipo ofrece una regulación de voltaje de salida de ±1%, un rango de frecuencia sincronizada de 47~53Hz / 57~63Hz y una frecuencia en modo batería de 50Hz/60Hz ± 0,1Hz.
El tiempo de transferencia desde el modo de operación a baterías es de 0ms. El tiempo de transferencia del inversor a bypass es de 4ms.
Entrada eléctrica
| Parámetro | Valor |
|---|---|
| Voltaje nominal de entrada | 100/110/115/120/127VAC |
| Rango de voltaje al 60% de carga | 55 ~150Vac o 110~300Vac |
| Rango de voltaje al 100% de carga | 80 ~1450Vac o 160 ~300Vac |
| Rango de frecuencia | 40~70Hz |
| Factor de potencia | ≤0,99 @ voltaje nominal (100% carga) |
El UPS admite un rango de frecuencia de entrada de 40~70Hz y alcanza un factor de potencia de ≤0,99 @ voltaje nominal (100% carga).
El rango de voltaje de entrada depende del nivel de carga: a una carga del 60% se indica 55 ~150Vac o 110~300Vac, mientras que a una carga del 100% se indica 80 ~1450Vac o 160 ~300Vac.
Salida y protección de la carga
| Parámetro | Valor |
|---|---|
| Voltaje de salida | 100/110/115/120/127VAC |
| Regulación de voltaje | ±1% |
| Frecuencia sincronizada | 47~53Hz / 57~63Hz |
| Frecuencia en modo batería | 50Hz/60Hz ± 0,1Hz |
| Factor de cresta | 3:1 |
| Forma de onda | Sinusoidal pura |
| Distorsión para carga lineal | ≤2% THD |
| Distorsión para carga no lineal | ≤4% THD |
La salida de 100/110/115/120/127VAC permite utilizar el UPS con distintas configuraciones de tensión dentro del rango especificado.
La combinación de regulación de voltaje de ±1%, onda sinusoidal pura y baja distorsión armónica ayuda a mantener una alimentación estable para dispositivos que requieren una calidad eléctrica controlada.
Rendimiento y tiempos de operación
La eficiencia en modo AC es de 92%. Este valor describe el rendimiento del equipo durante la operación normal con alimentación de red.
El tiempo de transferencia en el paso de operación a baterías es de 0ms, por lo que la carga no debe experimentar una interrupción perceptible cuando la alimentación de entrada deja de estar disponible y el inversor asume el suministro.
Baterías internas
| Característica | Especificación |
|---|---|
| Configuración | 6 x 12V-9AH |
| Tipo | Plomo Ácido selladas (libre Mantenimiento) |
| Tiempo de recarga | 4 horas (para 90% de plena capacidad) |
| Cargador | 1A |
| Voltaje de carga | 82,1Vdc ±1% |
El banco interno está compuesto por 6 baterías de 12V-9AH de plomo ácido selladas y libres de mantenimiento.
El tiempo de recarga indicado es de 4 horas para alcanzar el 90% de la plena capacidad, con un cargador de 1A y un voltaje de carga de 82,1Vdc ±1%.

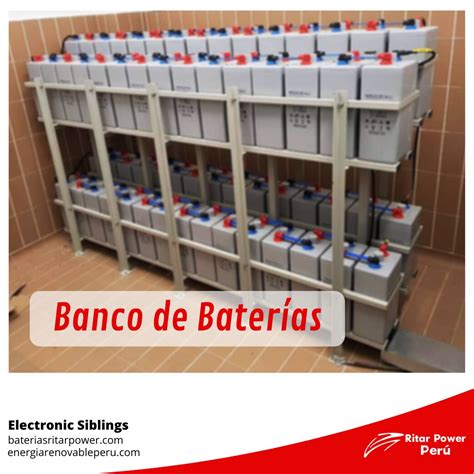

Banco de baterías adicional
El UPS admite un banco de baterías adicional con una configuración de 12 baterías 12V-9AH y un voltaje de carga de 72Vdc.
La posibilidad de incorporar un banco adicional permite ampliar la autonomía disponible cuando la instalación requiere mantener la carga durante cortes más prolongados, siempre dentro de la configuración compatible con el equipo.
Comunicación, administración y apagado controlado
Los puertos de comunicación disponibles son USB y RS232. La tarjeta SNMP monofásica y la tarjeta de relé son opcionales.
El equipo incluye software de monitoreo y Shutdown, que permite supervisar el estado del UPS y gestionar el apagado controlado de los sistemas conectados.
La administración mediante software resulta especialmente útil en servidores y equipos de red que deben cerrarse ordenadamente ante una interrupción prolongada del suministro eléctrico.

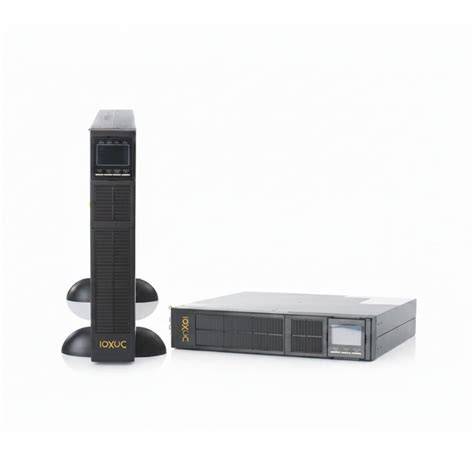

Formato rack y torre
El UPS Lotus Aline 3000S puede instalarse en formato rack o torre y ocupa 2U de espacio en rack.
Sus dimensiones netas son 440x600x86,5 mm y su peso neto es de 26,2 kg.
Antes del montaje conviene comprobar la profundidad disponible del gabinete, la capacidad de carga de los rieles, la ventilación y el espacio necesario para conectar los cables de alimentación, comunicación y baterías.
Condiciones ambientales de funcionamiento
| Condición | Especificación |
|---|---|
| Humedad | 20-90% RH @ 0-40°C (sin condensación) |
| Temperatura de almacenamiento | - 25°C ~ 55°C |
| Temperatura de operación | - 0°C ~ 40°C |
| Altitud de funcionamiento | <1500m |
| Nivel de ruido | <50dB (a 1 metro) |
El rango de humedad especificado es de 20-90% RH @ 0-40°C sin condensación, mientras que la temperatura de operación indicada es de - 0°C ~ 40°C.
La temperatura de almacenamiento es de - 25°C ~ 55°C, la altitud de funcionamiento debe ser inferior a 1500m y el nivel de ruido es inferior a 50dB a 1 metro.
El lugar de instalación debe contar con ventilación suficiente y mantenerse libre de condensación, polvo excesivo, fuentes de calor y obstrucciones en las entradas o salidas de aire.
Normas de seguridad y compatibilidad electromagnética
En materia de seguridad, el equipo cumple IEC/EN62040-1 y IEC/EN60950-1.
En compatibilidad electromagnética, se indican IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC610004-6 e IEC61000-4-8.
Aplicaciones en Chile
El UPS Lotus Aline 3000S puede utilizarse para alimentar servidores, equipos de almacenamiento, switches, routers, sistemas de videovigilancia, dispositivos de comunicaciones y otras cargas electrónicas sensibles.
La potencia de 2700 W permite centralizar varias cargas en una única unidad, aunque la selección debe basarse en el consumo real, la corriente de arranque, la autonomía requerida y la posibilidad de ampliar el banco de baterías.
En instalaciones empresariales, el uso de comunicación USB o RS232 y del software de monitoreo y Shutdown permite integrar el UPS en procedimientos de supervisión y apagado controlado.
Aspectos que deben revisarse antes de instalarlo
- Verificar que la potencia total de las cargas no supere 2700 W.
- Confirmar que el voltaje nominal de entrada y salida sea compatible con la instalación.
- Comprobar las dimensiones de 440x600x86,5 mm y el espacio disponible de 2U.
- Considerar el peso neto de 26,2 kg para el montaje y el traslado.
- Garantizar una temperatura de operación entre - 0°C ~ 40°C.
- Mantener la humedad entre 20-90% RH @ 0-40°C sin condensación.
- Respetar la altitud de funcionamiento inferior a 1500m.
- Determinar si la autonomía disponible con las baterías internas es suficiente.
- Evaluar la incorporación de un banco adicional con 12 baterías 12V-9AH.
- Definir si se necesita tarjeta SNMP monofásica o tarjeta de relé.
- Instalar el equipo con ventilación adecuada y acceso para mantenimiento.
Autonomía y gestión de cortes
La autonomía depende de la potencia conectada, el estado de las baterías, la temperatura de operación y la configuración del banco de baterías.
Las baterías internas están destinadas a sostener la carga durante una interrupción y permitir el apagado controlado cuando el corte se prolonga más allá de la autonomía disponible.
Si se requiere un tiempo mayor de respaldo, el equipo contempla un banco de baterías adicional con 12 baterías 12V-9AH y voltaje de carga de 72Vdc.
APC Smart-UPS Modular Ultra 5-20kW - How to add and configure external battery pack
Mantenimiento de las baterías
Aunque las baterías son de plomo ácido selladas y libres de mantenimiento, es necesario controlar periódicamente el estado general del UPS, las alarmas, la temperatura, las conexiones y el comportamiento durante las pruebas de respaldo.
El tiempo de recarga indicado es de 4 horas para el 90% de la plena capacidad, pero la recuperación efectiva puede variar según la profundidad de descarga y las condiciones de la instalación.
La garantía indicada es de 3 años para el UPS y 2 años para las baterías.
Comparación con otras capacidades disponibles
En Chile se ofrecen equipos de distintas capacidades, desde soluciones compactas para routers y pequeños dispositivos hasta sistemas de varios kilovoltamperios destinados a centros de datos.
| Equipo | Potencia indicada |
|---|---|
| UPS EATON ONLINE 1000VA / 700W SERIE DX | 1000VA / 700W |
| UPS EATON ONLINE 2000VA / 1400W SERIE DX | 2000VA / 1400W |
| UPS Eaton 9E 3000i | 3000i |
| APC Easy UPS On-Line SRV 3000VA 2700W 23 | 3000VA / 2700W |
| UPS Forza Atlas Fdc, 3012R | 3000 Vatios |
| UPS Vertiv Liebert Gxt5 de 2000Va, 2000W, 230V, Rt | 2000VA / 2000W |
La capacidad de 3000 VA y 2700 W sitúa al Lotus Aline 3000S por encima de las unidades de 1000 VA o 2000 VA en términos de potencia disponible, pero la elección final depende de la carga, la autonomía, el formato, la tensión y las funciones de administración requeridas.
Diferencia frente a una estación de energía portátil
Una estación de energía almacena electricidad en baterías LiFePO₄ y funciona sin combustible, sin ruido y sin emisiones, mientras que un generador convencional utiliza gasolina o diésel para producir energía.
Las estaciones de energía pueden alimentar notebooks, televisores, routers, refrigeradores, herramientas eléctricas, equipos médicos, drones, iluminación y muchos otros dispositivos, dependiendo del modelo.
Son una excelente alternativa para mantener equipos esenciales funcionando durante cortes de suministro eléctrico, pero no sustituyen necesariamente a un UPS On Line cuando se necesita conmutación sin interrupción, regulación precisa, administración de servidores y compatibilidad con instalaciones rack.
