Las pruebas geotécnicas son estudios de campo y laboratorio que permiten evaluar el comportamiento del suelo y las rocas. Antes de colocar la primera piedra de cualquier obra de infraestructura, es fundamental conocer el tipo de terreno sobre el que se va a construir.
Estas pruebas brindan información crucial para el diseño de cimentaciones, taludes, estructuras de contención, pavimentos y más. El objetivo principal es prevenir fallas estructurales, elegir los materiales adecuados y tomar decisiones informadas durante el diseño y la construcción.
Qué son las pruebas geotécnicas
Las pruebas geotécnicas son procedimientos de ingeniería con el propósito de adquirir datos sobre el perfil del terreno a partir de la asimilación de suelos y / o rocas que forman las capas del subsuelo. Así, se determinan los parámetros mecánicos y las características físicas y químicas del subsuelo estudiado.
Es extremadamente importante que se realicen pruebas geotécnicas para determinar si las condiciones del terreno son favorables y para guiar la solución de ingeniería adecuada para cada ubicación. Invertir en estudios geotécnicos no es un lujo, sino una necesidad para cualquier obra civil.
Por qué son importantes en la construcción
Las pruebas geotécnicas son la base de cualquier proyecto de construcción exitoso. Antes de colocar los primeros cimientos, es fundamental conocer las propiedades del suelo: su resistencia, compresibilidad, contenido de agua y comportamiento bajo carga.
A través de pruebas especializadas, se garantiza que el terreno no será una amenaza para la seguridad, el presupuesto ni la durabilidad de la infraestructura. Las pruebas geotécnicas ayudan a prevenir asentamientos o colapsos, aseguran que los diseños estructurales se ajusten al terreno y reducen riesgos técnicos y económicos en obra.
- Detectan suelos inestables o expansivos.
- Ayudan a prevenir asentamientos o colapsos.
- Aseguran que los diseños estructurales se ajusten al terreno.
- Reducen riesgos técnicos y económicos en obra.
Problemas que pueden evitarse
Sin un estudio geotécnico adecuado, se pueden presentar:
- Grietas y asentamientos diferenciales por suelos inestables.
- Fallas estructurales por capacidad portante insuficiente.
- Sobre costos por rediseños o reparaciones imprevistas.
- Problemas legales si no se cumplen normas técnicas.
El objetivo principal es prevenir fallas estructurales, elegir los materiales adecuados y tomar decisiones informadas durante el diseño y la construcción. El estudio del suelo permite relacionar las condiciones reales del terreno con la solución de ingeniería que necesita cada proyecto.
Principales tipos de pruebas geotécnicas
Las pruebas geotécnicas comprenden ensayos de campo y laboratorio destinados a conocer las propiedades físicas, mecánicas y químicas del suelo y de las rocas. Entre los ensayos más comunes se encuentran las pruebas de penetración, el corte directo, la consolidación, el ensayo triaxial, la granulometría y los límites de Atterberg.
| Prueba | Información que proporciona | Aplicación principal |
|---|---|---|
| Prueba de penetración estándar (SPT) | Mide la resistencia del suelo a la penetración | Clasificar estratos y estimar capacidad portante |
| Ensayo de corte directo | Permite conocer la resistencia al corte del suelo | Diseño de taludes y muros de contención |
| Prueba de consolidación | Determina cómo se comporta el suelo con cargas prolongadas | Cimentaciones superficiales |
| Ensayo triaxial | Evalúa la resistencia del suelo bajo diferentes condiciones de carga y confinamiento | Caracterización del comportamiento resistente |
| Granulometría y límites de Atterberg | Clasifican los suelos según el tamaño de partículas y su comportamiento plástico | Identificación y clasificación del suelo |
Ensayos de penetración
El ensayo de penetración es una prueba realizada para determinar las características geotécnicas del terreno. En la actualidad constituyen el método más sencillo para obtener la resistencia de las diferentes capas de suelo además de ser un método de relativa rapidez y economía de ejecución hacen que sean muy utilizados.
El ensayo de penetración consiste en hincar un elemento con punta generalmente cónica en el terreno, desde su superficie hasta la profundidad deseada o hasta alcanzar el rechazo, midiendo la energía necesaria para profundizar intervalos de longitud definida, siendo esta energía el número de impactos de una maza que se eleva a una altura determinada y se deja caer libremente.
Dentro de los ensayos de penetración se puede diferenciar entre ensayos de penetración dinámica y estática.
Ensayos de penetración dinámica
- SPT. Standar penetration test.
- DPSH. Dinamic penetration super heavy.
- DPL. Dinamic penetration light.
SPT: penetración estándar con recuperación de muestra
La prueba de penetración estándar (SPT) mide la resistencia del suelo a la penetración y es útil para clasificar estratos y estimar capacidad portante.
El SPT se caracteriza por la penetración estándar con recuperación de muestra. Sus resultados permiten relacionar la resistencia obtenida durante el ensayo con las características de las capas atravesadas.
Ensayos de penetración estática
- CPT. Cone penetration test.
- CPTU. Piezocono.
Los ensayos de penetración estática permiten estudiar la respuesta del terreno mediante la introducción controlada de un elemento en el subsuelo. El CPT corresponde al Cone penetration test y el CPTU al piezocono.
Ensayo de corte directo
El ensayo de corte directo permite conocer la resistencia al corte del suelo, esencial para el diseño de taludes y muros de contención.
La información obtenida mediante este ensayo contribuye a evaluar la estabilidad del terreno y a definir soluciones para estructuras que deben resistir empujes o posibles desplazamientos del suelo.
Prueba de consolidación
La prueba de consolidación determina cómo se comporta el suelo con cargas prolongadas, ideal para cimentaciones superficiales.
Este ensayo es especialmente importante cuando la obra transmitirá cargas durante periodos prolongados, porque permite estudiar la respuesta del terreno frente a la compresión y valorar el riesgo de asentamientos.
Ensayo triaxial
El ensayo triaxial evalúa la resistencia del suelo bajo diferentes condiciones de carga y confinamiento.
Tecnosonda lleva a cabo una serie de pruebas, como la clasificación de suelos y rocas, pruebas triaxiales, granulometría con caracterización completa de suelos, análisis químicos de suelos, pruebas de agujeros cruzados, densificación, eliminación de muestras y otras.
Análisis granulométrico
La prueba de granulometría es un ensayo fundamental en geotecnia que permite clasificar suelos y agregados según el tamaño de sus partículas: gravas, arenas, limos y arcillas.
También permite evaluar la idoneidad de materiales para filtros, bases granulares, mezclas asfálticas y concreto, así como cumplir con especificaciones de normativas ASTM D422 / AASHTO T88.
Métodos de ensayo granulométrico
- Granulometría por tamizado, para partículas mayores a 0.075 mm.
- Análisis por hidrómetro, para finos: limos y arcillas.
Resultados principales
- Curva granulométrica.
- Coeficiente de uniformidad (Cu).
- Curvatura (Cc).
La granulometría y los límites de Atterberg clasifican los suelos según el tamaño de partículas y su comportamiento plástico.
Pruebas de densidad y compactación en campo
Densímetros nucleares
Los densímetros nucleares son equipos diseñados para determinar el nivel de humedad y densidad del suelo, concreto y asfalto, sin necesidad de extraer muestras o utilizar cualquier tipo de medición destructiva.
Los densímetros funcionan de dos formas: trasmisión directa o retrodispersión de la radiación gamma.
- Acorta los tiempos del resultado.
- La prueba se realiza en campo.
- No hay necesidad de muestras destructivas.
- Es un aparato muy confiable en los resultados.
Ensayo con martillo Clegg
El ensayo se realiza con un martillo Clegg, un equipo especializado que mide la resistencia a la compactación del suelo.
Este instrumento consta de:
- Un martillo de impacto de 4.5 kg.
- Un tubo guía para garantizar precisión en la caída libre.
- Un sensor electrónico que registra la desaceleración del rebote.
El resultado, valor CBR o índice Clegg, permite evaluar la calidad de compactación y la capacidad portante del terreno, asegurando bases estables para su proyecto.
Prueba de cono y arena
La prueba de cono y arena, también denominada prueba de trompa y arena, permite determinar la densidad seca en campo.
Este método estandarizado permite medir con precisión la masa volumétrica seca de materiales compactados en obra, tales como capas estructurales, bases, sub-bases hidráulicas, rellenos, tepetate, suelo natural mejorado, terraplenes y plataformas.
Cómo funciona
- Se excava un pequeño sondeo en el material compactado.
- Se llena el hueco con arena calibrada de densidad conocida, utilizando un cono dosificador para garantizar un flujo controlado.
- Mediante cálculos de masa y volumen, se determina la densidad seca del material in situ.
Pruebas de clasificación y caracterización del terreno
La clasificación de suelos y rocas permite identificar los materiales que forman las capas del subsuelo y establecer sus características físicas y mecánicas.
Las pruebas de granulometría y los límites de Atterberg clasifican los suelos según el tamaño de partículas y su comportamiento plástico. La caracterización completa de suelos puede complementarse con análisis químicos de suelos, pruebas triaxiales, pruebas de agujeros cruzados, densificación y eliminación de muestras.
Aplicación de las pruebas en proyectos reales
Estas pruebas brindan información crucial para el diseño de cimentaciones, taludes, estructuras de contención, pavimentos y más.
En obras viales, por ejemplo, los resultados de las pruebas geotécnicas permiten definir el tipo y espesor de pavimentos, los tratamientos del terreno y las estrategias de drenaje.
En las cimentaciones, los resultados ayudan a estimar la capacidad portante, valorar la compresibilidad del terreno y seleccionar una solución compatible con las condiciones del subsuelo.
Normas y control de calidad
Los ensayos de laboratorio y campo pueden realizarse con estándares ASTM, AASHTO e ISO, garantizando cimentaciones seguras y proyectos eficientes.
El cumplimiento de especificaciones técnicas permite que los resultados sean comparables y que las decisiones de diseño se basen en procedimientos reconocidos para la evaluación de suelos, rocas, materiales compactados y pavimentos.
Información necesaria para definir una campaña de pruebas
La selección de las pruebas depende de las características del terreno, del tipo de obra y de las condiciones de carga previstas. Por ello, la campaña puede incluir ensayos de penetración, pruebas de densidad, análisis granulométricos, ensayos de resistencia, consolidación, clasificación de suelos y análisis químicos.

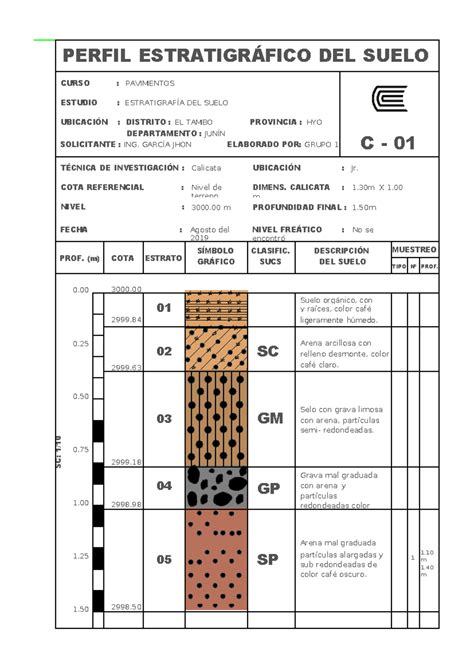

Los resultados deben interpretarse conjuntamente para obtener un perfil del subsuelo y determinar si las condiciones del terreno son favorables para la solución de ingeniería prevista.
Ensayos de Laboratorio en la Ingeniería Geotécnica | Clase Demostrativa
Importancia para la seguridad y la durabilidad
Es extremadamente importante que se realicen pruebas geotécnicas para determinar si las condiciones del terreno son favorables y para guiar la solución de ingeniería adecuada para cada ubicación.
Sin un estudio geotécnico adecuado, se pueden presentar grietas, asentamientos diferenciales, fallas estructurales, sobrecostos por rediseños o reparaciones imprevistas y problemas legales si no se cumplen normas técnicas.
Un suelo bien estudiado es la mejor garantía de durabilidad.
