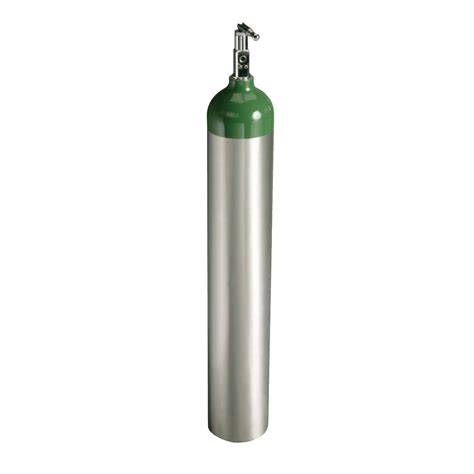

Los balones de oxígeno factor E son cilindros portátiles de oxígeno medicinal con una capacidad aproximada de 0,7 metros cúbicos, equivalente a unos 670-685 litros. Su tamaño compacto y peso liviano permiten un fácil transporte y manipulación, siendo ideales para uso ambulatorio, atención domiciliaria, emergencias, clínicas móviles y traslados de pacientes.
Un cilindro tipo E está diseñado para contener oxígeno medicinal comprimido a alta presión, habitualmente entre 2000 y 2200 psi, una unidad de presión equivalente a PSIG cuando se especifica como presión manométrica. La autonomía depende de la capacidad real del cilindro, la presión de llenado, el flujo indicado en litros por minuto y el uso de un regulador de flujo continuo o de conservación por pulso.
Qué significa factor E en un balón de oxígeno
El factor E identifica un formato portátil de cilindro de oxígeno medicinal. El cilindro de oxígeno medicinal tipo E con capacidad de 0.7 metros cúbicos (aproximadamente 680 litros) es un equipo portátil ideal para el suministro de oxígeno en situaciones de emergencia, atención domiciliaria, clínicas móviles y traslados de pacientes.
El cilindro de oxígeno medicinal portátil de 685 lts. TIPO E con válvula PIN esta fabricado totalmente de metal con la aleación de aluminio, resistente a la corrosión para ofrecer un excelente rendimiento en todo tipo de servicio de alta presión. Oxigenoterapia con la mas alta calidad y portabilidad.
Estos cilindros cumplen y exceden todos los estándares de la industria en calidad, consistencia y lo más importante, la seguridad. Los Cilindros de Oxígeno Worthington se fabrican según el Departamento de Transporte (DOT) 3AL y Transportes Canadá (TC) 3ALM requisitos en EEUU.
Capacidad del cilindro tipo E
La capacidad nominal de un balón factor E suele expresarse como 670 litros, 685 litros o aproximadamente 0,7 m³. La diferencia entre estas cifras puede estar relacionada con la ficha técnica, la capacidad comercial declarada o la forma en que se redondea el volumen nominal.
| Característica | Valor indicado |
|---|---|
| Tipo de cilindro | Tipo E |
| Capacidad nominal | 670-685 litros |
| Capacidad equivalente | 0.7 m³ aproximadamente |
| Material | Aluminio 6061 T6 |
| Válvula | Tipo PIN |
| Presión de trabajo típica | 2000-2200 psi |
| Presión máxima interna indicada en una ficha | 139 BAR |
La capacidad indicada en litros corresponde al volumen de oxígeno disponible una vez que el gas se encuentra expandido a condiciones atmosféricas, mientras que el cilindro almacena el oxígeno comprimido dentro de un recipiente de dimensiones reducidas. Por este motivo, un recipiente portátil puede contener cientos de litros de oxígeno aunque su volumen físico sea mucho menor.
Presión PSIG en cilindros de oxígeno factor E
Este cilindro está diseñado para contener oxígeno medicinal con una presión de trabajo típica de 2000 a 2200 psi, y cuenta con válvula de cierre compatible con reguladores estándar del sector salud.
La presión indicada en psi permite conocer la presión del gas dentro del cilindro, pero no determina por sí sola la autonomía exacta. Para calcular el tiempo disponible también deben considerarse la capacidad nominal, la presión real de llenado, el flujo seleccionado y el margen de seguridad que se reserve para evitar que el cilindro quede completamente vacío.
La presión de trabajo no debe confundirse con el flujo de administración. La presión se expresa normalmente en psi, PSIG o BAR, mientras que el flujo de oxígeno se expresa en litros por minuto, como 1 LPM, 2 LPM o 15 LPM.
Relación entre psi y PSIG
PSIG significa presión manométrica expresada en libras por pulgada cuadrada. La indicación en PSIG toma como referencia la presión atmosférica, por lo que es la forma habitual de describir la presión que muestra el manómetro de un regulador conectado al cilindro.
En las fichas de cilindros tipo E se utiliza con frecuencia la expresión psi para describir la presión de trabajo, aunque en el uso práctico del regulador la lectura corresponde a la presión manométrica del cilindro. La presión exacta disponible debe comprobarse en el manómetro y en la documentación del cilindro utilizado.
Material, peso y dimensiones
Fabricado en aluminio de alta resistencia, ofrece una excelente durabilidad y seguridad en el almacenamiento de oxígeno comprimido a alta presión. El aluminio 6061 T6 permite disponer de un cilindro ligero, resistente y apropiado para el transporte.
El cilindro de oxígeno tipo E es de aluminio y origen americano de la marca Worthington. Son ligeros y portátiles, además de ser el dispositivo más económico para ayudar con la movilidad de los pacientes.
| Dato físico | Medida indicada |
|---|---|
| Material | Aluminio 6061 T6 |
| Peso | 3.4 Kg. |
| Otros datos de peso | 4 kg; 4,5 Kg |
| Diámetro | 111,1 mm; aproximadamente 11-12 cm |
| Altura | Aproximadamente 58-60 cm; 70 cm |
| Dimensiones indicadas | 12 x 12 x 76 cm |
Las diferencias de peso y dimensiones dependen de la versión del cilindro, el fabricante, la capacidad declarada y los accesorios incluidos. El peso total del equipo aumenta cuando se incorporan el regulador, el humidificador, la cánula o el carro de transporte.
Válvula PIN y compatibilidad del regulador
El cilindro cuenta con conexión PIN de aluminio y pasador tipo válvula. La válvula PIN permite conectar reguladores compatibles con este sistema y ayuda a evitar la conexión de un regulador que no corresponda al tipo de gas o al modelo de cilindro.
La conexión debe comprobarse antes de utilizar el equipo, porque no todos los reguladores son compatibles con todas las válvulas. El regulador debe instalarse de acuerdo con las instrucciones del fabricante y con el cilindro colocado de forma estable.
Regulador de flujo continuo y regulador a pulso
El cilindro de oxígeno portátil tipo E incorpora el regulador de oxígeno Bonsái, diseñado para conservar y optimizar la administración del oxígeno. Este ofrece regulador dos modos de funcionamiento: el modo de flujo de pulso, que ahorra hasta seis veces más oxígeno al emitir oxígeno solo durante la inhalación del usuario, y el modo de flujo continuo, que proporciona una administración constante de oxígeno.
Con controles intuitivos y precisos, el regulador Bonsái reduce hasta un 75% del consumo nominal de oxígeno en todos sus ajustes. El modo de conservación de oxígeno emite flujo solo durante la inhalación, mientras que el modo de flujo continuo proporciona oxígeno constantemente.
| Modo | Funcionamiento | Ventaja principal |
|---|---|---|
| Flujo continuo | Proporciona oxígeno constantemente. | Entrega estable y permanente del flujo seleccionado. |
| Flujo de pulso | Emite oxígeno solo durante la inhalación del usuario. | Reduce el consumo nominal de oxígeno. |
El flujo indicado para este regulador es de 0 y 15 LPM. La selección del modo y del flujo debe corresponder a la indicación médica, ya que el modo de pulso no necesariamente sustituye al flujo continuo en todas las personas o situaciones clínicas.
Autonomía según el flujo de oxígeno
La autonomía de un cilindro depende directamente del flujo configurado. A mayor cantidad de litros por minuto, menor será el tiempo de funcionamiento disponible. Una ficha técnica indica una autonomía de 4.5 horas a 2 litros por minuto para un cilindro de aproximadamente 685 litros.
Otra especificación señala una autonomía de hasta 11 horas a 1 litro por minuto para un cilindro con capacidad de 670 litros. Estos valores corresponden a condiciones de uso diferentes y no deben interpretarse como una duración única aplicable a todos los flujos.
| Capacidad indicada | Flujo | Autonomía indicada |
|---|---|---|
| 685 litros | 2 litros por minuto | 4.5 horas |
| 670 litros | 1 litro por minuto | Hasta 11 horas |
La autonomía real puede variar según la presión de llenado, la capacidad efectiva del cilindro, las características del regulador, la frecuencia respiratoria y el uso de flujo continuo o flujo de pulso. El manómetro debe revisarse periódicamente para conocer la presión restante.
Usos del balón de oxígeno tipo E
El cilindro de oxígeno medicinal portátil de 685 lts. es la solución ideal para quienes requieren oxigenoterapia en entornos ambulatorios o en el hogar. También son utilizados tanto para oxigenoterapia domiciliaria y en entornos médicos institucionales.
- Pacientes con enfermedades respiratorias como EPOC, asma o fibrosis pulmonar.
- Personas que viven en altitudes elevadas.
- Deportistas y atletas de alto rendimiento.
- Cualquier persona que requiera oxigenoterapia suplementaria.
- Suministro de oxígeno en situaciones de emergencia.
- Atención domiciliaria.
- Clínicas móviles.
- Traslados de pacientes.
El uso de oxígeno medicinal debe realizarse según la indicación de un profesional de la salud. La elección del flujo, el modo de administración y la duración de la terapia dependen de las necesidades de cada paciente.
Cómo usar su cilindro de oxígeno en casa
Accesorios y configuración del equipo
Un kit de cilindro tipo E puede incluir un cilindro de oxígeno de 685 litros, un regulador a pulso Bonsái, un humidificador frasco, un conector a frasco humidificador, una cánula para adulto y un carro de transporte.
También se especifica una configuración que incluye cilindro de oxígeno de 685 L, flujómetro regulador, cánula de oxígeno para adulto, vaso humidificador y conector. El contenido exacto del kit debe comprobarse antes de utilizarlo, especialmente cuando se requiere una pieza específica para la terapia.
Seguridad durante el uso y transporte
Los cilindros de oxígeno deben mantenerse alejados de llamas, chispas, fuentes de calor, aceites y grasas. El oxígeno favorece la combustión, por lo que no debe manipularse cerca de materiales inflamables ni utilizarse en ambientes donde exista riesgo de incendio.
El cilindro debe transportarse asegurado para evitar golpes, caídas o desplazamientos. El carro de transporte facilita la movilidad del equipo, pero no reemplaza la necesidad de mantenerlo estable durante el almacenamiento y el traslado.
El regulador, la válvula, la cánula y el humidificador deben conservarse limpios y en buen estado. No se deben utilizar piezas dañadas, conexiones forzadas ni accesorios que no correspondan al sistema PIN del cilindro.
Cilindro cargado y cilindro sin carga
Por seguridad, el cilindro de oxígeno debe ir «SIN CARGA» en determinados envíos a regiones. Consulte en su localidad donde puede realizar la carga y luego seleccione «NO AGREGAR» en la opción de carga.
La carga debe realizarse en un establecimiento autorizado para el suministro de oxígeno medicinal y con procedimientos compatibles con el cilindro y su válvula. Antes de recibir el cilindro, debe verificarse que el recipiente, el regulador y la conexión no presenten daños visibles.
Especificaciones principales del balón factor E
| Elemento | Especificación |
|---|---|
| Tipo | Cilindro de oxígeno medicinal portátil tipo E |
| Capacidad | 670-685 litros |
| Equivalencia volumétrica | 0.7 metros cúbicos aproximadamente |
| Material | Aluminio 6061 T6 |
| Válvula | PIN |
| Presión de trabajo | 2000-2200 psi |
| Presión máxima interna indicada | 139 BAR |
| Regulación | A pulso y continua |
| Flujo indicado | 0 y 15 LPM |
| Ahorro nominal indicado | Hasta un 75% |
| Autonomía indicada | 4.5 horas a 2 LPM; hasta 11 horas a 1 LPM |
| Accesorios posibles | Regulador, humidificador, cánula, conector y carro |
Aspectos que deben comprobarse antes de utilizarlo
- Que la capacidad del cilindro corresponda a la necesidad prevista.
- Que la presión indicada en el manómetro sea suficiente para la duración requerida.
- Que la válvula sea tipo PIN y sea compatible con el regulador.
- Que el regulador permita el flujo prescrito.
- Que el modo de pulso sea adecuado para el usuario cuando se seleccione conservación de oxígeno.
- Que la cánula, el humidificador y el conector estén correctamente instalados.
- Que el cilindro permanezca estable durante el uso y el transporte.
- Que la carga de oxígeno medicinal se realice en una instalación autorizada.
