La culata es el componente del motor que se monta en la parte superior del bloque motor. Cierra la parte superior de los cilindros, ayuda a formar la cámara de combustión y proporciona espacio para las válvulas, los conductos, los inyectores o las bujías, los conductos de refrigerante y los conductos de aceite.
La culata sella la parte superior del bloque motor y ayuda a controlar la admisión de aire, el flujo de escape, la combustión, la refrigeración y el movimiento del tren de válvulas. Funciona en conjunto con la junta de culata, los pistones, las válvulas, los inyectores o las bujías y el bloque motor.
Qué es la culata del motor
La culata del motor se fabrica normalmente con hierro fundido o aleación de aluminio, materiales con los que se consigue un equilibrio entre un gran nivel de resistencia y rigidez con buena conductividad térmica. De esta forma, permite liberar el calor en la cámara de combustión y eleva la relación de compresión, mejorando así el rendimiento del coche.
La culata es una de las piezas más complejas y vitales del motor. Se encuentra ubicada en la parte superior del bloque y actúa como una tapa que sella los cilindros, evitando fugas de presión y garantizando que la combustión ocurra de forma controlada.
La culata de un motor es mucho más que una tapa para los cilindros o una pieza que cierra el bloque motor. es el elemento más importante y complejo del coche, ya que sirve de asentamiento de otros componentes del motor importantes que pueden afectar seriamente a la estructura principal del motor, en caso de desgaste.
Ubicación de la culata
La culata se encuentra sobre el bloque del motor. La junta de culata se instala entre la culata y el bloque para ayudar a sellar la presión de combustión y los conductos de aceite y refrigerante.
El bloque del motor está debajo, mientras que sobre él se ubica la culata del motor. Por eso, en algunas ocasiones es posible que haya escuchado que a esta pieza de la denomine ‘tapa del motor’ o ‘cabeza del motor’.
Los motores en línea suelen usar una sola culata. Los motores en V suelen usar una culata para cada bancada de cilindros. Algunos motores diésel de servicio pesado utilizan diseños de culata separados o modulares, según la arquitectura del motor.
Materiales de fabricación
La culata es el bloque superior del motor y para su fabricación se usan materiales que sean resistentes y a su vez rígidos y con conductividad térmica con el objetivo de realizar su función. Por ello, se crea en hierro fundido o aleación de aluminio.
Existen diferencias entre una culata de aleación de aluminio y otra de hierro fundido. La primera permite conducir mejor el calor y son mucho más ligeras, pero su capacidad de resistencia a la fricción de los pistones es inferior que en las de hierro fundido.
Por ese motivo, muchas veces están revestidas de acero y son también más caras.

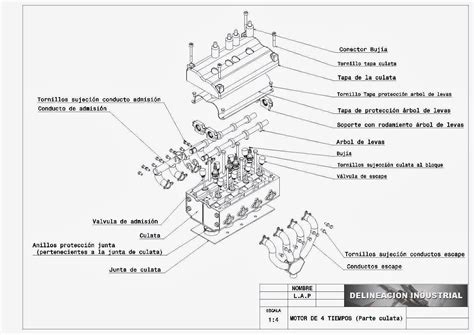

Partes principales de la culata del motor
Las características comunes de la culata pueden incluir:
- Puertos de admisión y puertos de escape.
- Válvulas de admisión y válvulas de escape.
- Asientos de válvulas y guías de válvulas.
- Muelles y retenedores de válvulas.
- Orificios de los inyectores o de las bujías.
- Conductos de refrigerante.
- Galerías de petróleo.
- Agujeros para pernos o espárragos de la culata.
- Superficie de sellado de la junta.
- Puntos de montaje relacionados con el árbol de levas o los balancines, según el diseño del motor.
No todas las culatas tienen la misma disposición. La configuración de los componentes depende del tipo de motor, el sistema de combustible, el diseño de las válvulas y el diseño del fabricante.
Válvulas de admisión y escape
Las válvulas se abren y cierran en momentos específicos para sincronizarse con los ciclos de funcionamiento del motor. Se trata de piezas móviles que permiten controlar el flujo de aire y combustible hacia las cámaras de combustión, así como la expulsión de los gases de escape después de la combustión.
Los conductos de admisión permiten el flujo de aire y la mezcla de este con combustible hacia las cámaras de combustión, mientras que los conductos de escape dirigen los gases hacia el exterior del vehículo.
Si nos encontramos ante un motor de 4 tiempos, el mismo, debe tener como mínimo dos válvulas, las cuales sean usadas para manejar la succión y también el descarte. Esto quiere decir que cada cilindro tiene dos válvulas de admisión y así mismo dos de escape.
Estos elementos cuentan con un diámetro especial y diferente entre la entrada y también la válvula de escape. De esta forma, el aire logra entrar al máximo cuando sucede el golpe de admisión.
Asientos, guías y vástagos de válvula
Las culatas incorporan asientos de válvulas y guías de válvulas. Los asientos ayudan a cerrar los conductos cuando la válvula se encuentra cerrada, mientras que las guías mantienen el desplazamiento de la válvula en la posición correcta.
El vástago de válvula es el componente que conecta el árbol de levas con la válvula, transmitiendo el movimiento del primero al obturador para abrirlo y cerrarlo.
Muelles y retenedores de válvulas
El resorte de válvula es usado con el fin de recuperar la posición de dicha válvula una vez ha sido presionado, ya que si se encuentra siempre abierto esto podría causar una fuga.
Los muelles y retenedores de válvulas forman parte del mecanismo que mantiene cada válvula en su posición y permite que vuelva a cerrarse después de la apertura.
Árbol de levas
El árbol de levas es el responsable de abrir y cerrar las válvulas en el momento adecuado, controlando el movimiento de las mismas y verificando la correcta apertura y cierre en sincronización con los pistones y el funcionamiento del motor.
El árbol de levas es un componente de vital importancia en la culata, siendo su función relevante para el funcionamiento del motor de combustión interna. Su importancia radica en su capacidad para controlar el ciclo de admisión, compresión, combustión y escape, siendo procesos fundamentales que ocurren dentro del motor para generar energía y propulsar el vehículo.
Con ello, y sin el árbol de levas, el motor no podría funcionar correctamente y aprovechar todo su potencial.
Balancines y tren de válvulas
El balancín está compuesto por unas piezas mecánicas, las cuales tienen forma de palanca pequeña, y cuya función se centra en transmitir de manera directa o indirecta el movimiento de la válvula.
Este componente es importante, pues, sin él, su funcionamiento se vuelve torpe y poco eficiente.
Dependiendo del diseño, las válvulas, los resortes, las guías, los asientos, los componentes de los balancines o las piezas relacionadas con el árbol de levas pueden estar ubicados dentro o alrededor de la culata.
Taqués, varillas y componentes de accionamiento
Las piezas que hay dentro de la culata del motor pueden incluir el árbol de levas, taqués, muelles y guías de válvulas, válvulas de admisión y escape, orificios de bujías o inyectores y conductos de refrigeración.
En los motores OHV, el eje de levas está montado fuera de la culata y las válvulas se accionan de forma indirecta desde la leva por medio de un tren de válvulas, por lo general compuesto por elevadores, varillas de empuje y balancines.
Bujías de encendido
Las bujías de encendido se encuentran dentro de la cámara de combustión. Asimismo, deben estar dentro del punto más alto, para así, poder contar con la energía suficiente para empujar el pistón de forma directa.
De esta manera el motor puede ser mucho más eficiente. Las culatas de los motores de gasolina pueden incluir la ubicación de las bujías.
Inyectores y precámara de combustión
Las culatas de los motores diésel pueden incluir la ubicación de los inyectores. Las culatas de los motores diésel también pueden incorporar inyectores y precámara de combustión.
Los motores de gasolina pueden incluir orificios para las bujías, mientras que los motores diésel pueden incluir orificios para los inyectores y la precámara de combustión.
Cámara de combustión
Dentro de la culata se encuentra la cámara de combustión, donde se produce la ignición de la mezcla aire-combustible. Aquí se genera la energía que impulsa el vehículo, por lo que un sellado adecuado es esencial.
La culata se encarga de sellar los cilindros de un motor de combustión y tiene el objetivo de evitar pérdidas de compresión para que el motor efectúe su combustión dentro de los cilindros.
Conductos de admisión y escape
La culata dirige el flujo de gases de escape dentro y fuera del motor mediante los conductos de escape y admisión, mejorando con ello el flujo de gases y optimizando la combustión.
Los conductos de admisión y escape guían los gases hacia dentro y hacia fuera de los cilindros.
La culata controla el flujo de aire y de escape. Los conductos de admisión y escape guían los gases hacia dentro y hacia fuera de los cilindros.
Conductos de refrigeración
La culata incluye conductos por donde circula el líquido refrigerante. Este sistema evita el sobrecalentamiento, estabiliza la temperatura del motor y protege las piezas internas del desgaste prematuro.
Del mismo modo, la culata alberga también los conductos de refrigeración en aquellos motores con refrigeración líquida. Estos motores tienen oquedades para que circule el agua y otras zonas para el aceite.
Galerías de aceite
Las galerías de aceite ayudan a controlar la temperatura y a lubricar las piezas móviles.
La culata proporciona espacio para los conductos de aceite, que permiten la circulación del lubricante hacia los componentes que necesitan trabajar con una fricción reducida.
Superficie de sellado y orificios de fijación
La superficie inferior de la culata se une al bloque motor mediante tornillos y una junta de culata. Los agujeros para pernos o espárragos permiten realizar esta fijación.
La culata va unida al motor del coche mediante unos tornillos y una junta de culata que se encarga de sellar correctamente ambas piezas para soportar las altas temperaturas que alcanza el motor y evitar fugas de compresión.
Funciones de la culata
| Función | Qué significa |
|---|---|
| Sella la cámara de combustión | Ayuda a contener la presión de compresión y combustión junto con la junta de culata y el bloque. |
| Controla el flujo de aire y de escape | Los conductos de admisión y escape guían los gases hacia dentro y hacia fuera de los cilindros. |
| Aloja componentes del tren de válvulas | Dependiendo del diseño, las válvulas, los resortes, las guías, los asientos, los componentes de los balancines o las piezas relacionadas con el árbol de levas pueden estar ubicados dentro o alrededor de la culata. |
| Admite hardware de combustible o encendido | Las culatas de los motores diésel pueden incluir la ubicación de los inyectores; las culatas de los motores de gasolina pueden incluir la ubicación de las bujías. |
| Gestiona el calor y la lubricación | Los conductos de refrigerante y las galerías de aceite ayudan a controlar la temperatura y a lubricar las piezas móviles. |
Sellado de los cilindros
La principal función de la culata es sellar la parte superior de los cilindros. Este cierre permite contener la presión de compresión y combustión junto con la junta de culata y el bloque.
La culata, la junta de culata y el bloque motor funcionan como un sistema de sellado. El bloque contiene los cilindros y la estructura inferior del motor.
Control de la admisión, la combustión y el escape
La culata no solo sella los cilindros: también cumple con una serie de funciones clave que hacen posible el rendimiento del motor.
Dirige el aire y el combustible hacia los cilindros y permite la salida ordenada de los gases de escape. Esta función asegura que el motor respire correctamente y mantenga un ciclo de combustión eficiente.
Gestión de la temperatura
La culata disipa el calor presente en las cámaras de combustión y ocasionado durante el proceso de combustión. De esta forma se mantiene la culata en un rango óptimo de temperatura.
Además, debido a su conductividad térmica, permite liberar el calor de la cámara de combustión hacia el exterior y mejora la relación de compresión.
Alojamiento de componentes
La culata integra elementos esenciales como válvulas de admisión y escape, árbol de levas, bujías o inyectores. Todos ellos trabajan en conjunto para lograr la entrada de aire y combustible y la expulsión de gases.
Entre las principales funciones de una culata del motor, podemos señalar la de alojar el cigüeñal, bielas, pistones y conexiones de elementos que se accionan con el movimiento del cigüeñal, como la bomba del agua, aceite y combustible.
La disposición exacta varía según el diseño del motor.
Relación entre culata, junta y bloque motor
La junta sella la unión entre el bloque y la culata. La culata cierra la parte superior de los cilindros y facilita el flujo de aire, la combustión, la refrigeración y el funcionamiento del sistema de válvulas.
Su sujeción con el bloque motor es a través de tornillos y la denominada junta de culata, cuya función es sellar las dos partes soportando elevadas temperaturas para evitar fugas de compresión.
Si este sistema de sellado falla, los síntomas pueden incluir pérdida de refrigerante, contaminación del aceite, pérdida de compresión, sobrecalentamiento, humo blanco en el escape o fallas repetidas de la junta.
Tipos de culata según el diseño del motor
Culata de cabeza plana
Estas cabezas de cilindro han sido usadas desde el inicio de la era de los vehículos, ya que es el camino correcto que cruza el flujo de refrigerante.
Está creado para que el refrigerante fluya hacia arriba, por medio de un bloque y a través de diferentes pasajes dentro de la cabeza.
Culata OHV
Las cabezas de válvula aérea, conocidas como OHV, son los cabezales que poseen las válvulas localizadas en su interior, a diferencia de los que encontramos en el bloque como el cabezal plano.
Dichas válvulas se accionan de forma indirecta desde la leva y por medio de un tren de válvulas, por lo general están compuestos por elevadores, varillas de empuje y también balancines.
Culata OHC
La cabeza de leva superior, conocida como OHC, es un tercer tipo de cabezas, que poseen el árbol de levas en una posición similar que la leva.
Se les conoce “por encima de la cabeza”, ya que la leva reside justo en la sección superior de la cabeza.
Diferencias entre la culata y el bloque motor
La culata permite sellar las cámaras y proporcionar alojamiento para las válvulas, el árbol de levas y otros componentes relacionados con el control del flujo de gases en el motor.
A su vez, se encarga de dirigir el flujo de aire y gases hacia y desde las cámaras de combustión. Esta está ubicada en la parte superior del bloque motor y formada, principalmente, de aluminio o aleaciones realizadas con este metal.
El bloque motor, en cambio, proporciona soporte y alojamiento para el cigüeñal y otras partes móviles del motor, contando con pasajes y canales para el flujo de refrigerante, aceite y otros líquidos esenciales para el funcionamiento del motor.
Están compuestos de materiales resistentes (Hierro fundido o aleaciones de aluminio) y se encuentra en la parte inferior del motor.
Averías más comunes de la culata
La culata es un componente robusto, pero no indestructible. El desgaste natural, la falta de mantenimiento o un sobrecalentamiento repentino pueden afectar su integridad.
Fugas en la junta de culata
La presencia de fugas en la junta de la culata está generada principalmente por fallos o averías en la junta, sobrecalentamiento, corrosión o desgaste.
Se puede observar mediante la pérdida de anticongelante o la emisión de humo blanco por el tubo de escape.
Grietas o deformaciones
Las grietas o daños en la propia culata se deben al sobrecalentamiento extremo en el elemento, así como a la presencia de golpes o inconvenientes en el diseño.
En este caso deberemos de reemplazar la pieza, corrigiendo la causa que ha provocado el daño en la misma.
Desgaste de las válvulas
El desgaste de las válvulas es provocado principalmente por el uso excesivo, la falta de mantenimiento en la pieza o un mal ajuste del árbol de levas.
Siempre que esto ocurra, podrás observar un ruido de golpeteo en el motor, pérdida de potencia o un elevado consumo de combustible.
Problemas de sincronización
Los problemas de sincronización en el árbol de levas pueden estar ocasionados por el desgaste de la cadena o correa de distribución o por la falta de alineación de ciertos componentes.
Los ruidos inusuales, los golpeteos o los sonidos extraños en la parte superior del motor son síntomas de un problema serio.
Síntomas de una culata dañada
Cuando la culata presenta grietas o fugas de refrigerante, la temperatura del motor se eleva rápidamente. El sobrecalentamiento es uno de los síntomas más claros.
Cuando la culata no sella correctamente, el motor pierde compresión. Esto genera una reducción notable en el rendimiento del vehículo.
- Sobrecalentamiento del motor.
- Pérdida de potencia.
- Humo blanco o azul en el escape.
- Fugas de aceite o refrigerante.
- Consumo anormal de aceite o refrigerante.
- Ruidos inusuales en la parte superior del motor.
- Mezcla de aceite y refrigerante.
Humo blanco
El humo blanco indica que el refrigerante se filtra hacia la cámara de combustión.
Si el escape de tu vehículo suelta un humo blanco y denso, es síntoma de fuga de líquido refrigerante hacia la cámara de combustión del motor.
Este humo blanco podría ir acompañado de un claro bajón de rendimiento del vehículo, posibles problemas para encenderlo o algunos tirones.
Humo azul
El humo azul sugiere desgaste en los sellos de válvulas y consumo excesivo de aceite.
Mezcla de aceite y refrigerante
El aceite con aspecto lechoso refleja una mezcla con refrigerante.
Si en lugar de aceite hay una pasta de color marrón claro estarás ante una mezcla clara de anticongelante y aceite. También puedes detectarlo mediante la varilla.
También podrías encontrarte como una pasta blanca en el casco de expansión del anticongelante, sinónimo de que ha habido una fuga de aceite hacia el circuito de refrigeración.
Fugas de líquidos
El aceite o refrigerante alrededor de la culata son señales de alerta.
Si detectas pérdida constante de estos líquidos sin fugas visibles, la culata o su junta podrían estar dañadas.
Consecuencias de no revisar la culata
Ignorar las fallas en la culata puede provocar daños graves en el motor. Por ejemplo, el sobrecalentamiento puede deformarla, afectando la compresión y la vida útil del motor.
Además, un problema no atendido incrementa los costos de reparación y aumenta el riesgo de quedar varado en carretera.
Debido a que la culata y el bloque motor están separados solo por una junta culata, se podrían producir fugas que podrían ser muy dañinas para el motor.
Podrías encontrarte con fugas de anticongelante dentro de los pistones, o fugas de aceite hacia el circuito de refrigeración. También podrían producirse fugas de aceite por problemas en la junta culata o grietas en esta pieza que deriven en una pérdida de compresión.
Mantenimiento de las partes de la culata
El mantenimiento preventivo te ayudará a prolongar la vida útil del motor. Toma en cuenta estas recomendaciones:
- Revisa periódicamente el nivel y la calidad del aceite.
- Asegúrate de limpiar los conductos de refrigeración para evitar sobrecalentamientos.
- Controla el consumo de aceite y refrigerante.
- Ante pérdidas anormales, revisa la junta de la culata.
- Utiliza siempre lubricantes y repuestos recomendados por el fabricante.
- Comprueba el estado del sistema de refrigeración.
- Realiza el cambio de aceites y filtros.
- Haz uso de combustible de calidad.
- Evita el sobrecalentamiento del motor.
- Si desmontas la culata, emplea herramientas adecuadas y sigue el manual técnico del vehículo.
Asegúrate de mantener el sistema de enfriamiento con los niveles adecuados de refrigerante y de revisar regularmente el termostato, la bomba de agua y el radiador para detectar posibles fugas o problemas.
Sigue las recomendaciones del fabricante para los intervalos de cambio de aceite, de esta forma evitaremos el desgaste y la presencia de partículas en el elemento.
El uso de un buen carburante asegura una combustión más limpia y reduce la acumulación de depósitos en la culata.
No circules en condiciones extremadamente calurosas y asegúrate de que el sistema de enfriamiento funcione adecuadamente.
Identificación de una culata de repuesto
Para trabajos de reemplazo en motores diésel de servicio pesado, comprender la culata también es útil para la identificación.
Para adquirir una culata de repuesto, no se debe seleccionar una basándose únicamente en el nombre genérico del motor.
Los compradores deben verificar el número de pieza del fabricante original (OEM), la referencia de fundición, el modelo del motor, el número de serie o la información de la placa de identificación del motor (cuando esté disponible) y fotografías de la pieza antigua.
Esto es importante porque familias de motores similares pueden tener diferentes versiones de culatas, configuraciones o componentes incluidos.
Culata sin componentes y culata completa
Al buscar un repuesto, los compradores pueden encontrar términos como "sin componentes", "con componentes", "completo" o "ensamblado". Estos términos describen la configuración, no garantizan la compatibilidad.
Generalmente, se solicita una culata sin componentes cuando el taller de reconstrucción va a instalar o reutilizar piezas sueltas.
Una culata completa puede incluir más piezas instaladas, pero los componentes exactos varían según el modelo del motor y la configuración del proveedor.
Información necesaria para identificarla
- Número de pieza del fabricante original o referencia de fundición.
- Modelo de motor y aplicación.
- Foto del número de serie o de la placa de identificación del motor, si está disponible.
- Fotografías de la antigua culata desde varios ángulos.
- Configuración requerida: básica, cargada o completa.
- Cantidad y destino.
La compatibilidad final, los componentes incluidos, las condiciones comerciales y la disponibilidad se confirmarán durante la cotización.
Culata en motores de gasolina, diésel y motocicletas
La culata es una parte esencial del sistema de combustión interna presente en la mayoría de los motores diésel o gasolina utilizados en los vehículos.
Las culatas de los motores de gasolina pueden incluir la ubicación de las bujías. Las culatas de los motores diésel pueden incluir la ubicación de los inyectores.
La culata del motor de una moto está hecha de los mismos materiales que la de un coche y su función es la misma que ya hemos explicado en este artículo, la de sellar las cámaras de combustión.
De igual manera que sucede en los coches, la culata del cilindro de una moto es una de las piezas más delicadas.
Su avería más común suele producirse por un daño o rotura previa de la jaula de agujas de la biela, lo que ha provocado que se produzcan golpes en la culata.
Tipos de tren valvular
Si detectas cualquiera de las señales descritas, acude de inmediato a un taller de confianza. Un diagnóstico profesional es clave para evitar fallas mayores y prolongar la vida útil del motor.
