Alineadora de tren delantero 3D: funcionamiento, tipos y criterios para elegirla

Una alineadora de tren delantero 3D sirve para medir de forma rápida y repetible la geometría de las ruedas, incluyendo toe o convergencia, camber, caster y otros ángulos derivados. Es una herramienta especialmente útil para talleres que realizan alineaciones con frecuencia, atienden vehículos sensibles a la geometría o necesitan documentar con claridad los valores antes y después del trabajo.

Las máquinas de alineación son la herramienta que necesita un Taller Mecánico para comprobar el ángulo de las ruedas sobre los ejes delanteros y traseros. Hoy en día, las Alineadoras 3D son un componente fundamental debido a su rapidez y confiabilidad. Una alineadora debe ser rápida, precisa y fácil de usar para que la alineación de direcciones se pueda hacer rápida y profesionalmente en el taller y se obtenga un mayor retorno de la inversión.

Qué es una alineadora de tren delantero 3D

Una alineadora 3D es un equipo profesional que mide la posición de las ruedas y los principales ángulos de la dirección y la suspensión mediante cámaras y objetivos reflectivos. En 3D se trabaja con cámaras y objetivos (targets) que permiten reconstruir la posición de cada rueda en el espacio.

La alineadora de ruedas puede medir varios ángulos de neumáticos de automóvil, incluyendo el ángulo de convergencia de rueda delantera y trasera, inclinación de rueda delantera y trasera, rueda pivotante de pivote central, inclinación de pivote central, ángulo de empuje, entre otros. Los cuatro ángulos de alineación de las ruedas incluyen principalmente: inclinación del eje de dirección, inclinación de la convergencia, inclinación del pivote y del eje de dirección.

La diferencia práctica para el taller no es “la tecnología”, sino esto: Medición más rápida (menos ritual de calibración manual). Repetibilidad y flujo de trabajo. Mayor facilidad para documentar (antes/después) y cerrar el trabajo con evidencia.

Cómo funciona una alineadora 3D

Las cámaras emiten una frecuencia de LED infrarroja hacia las tarjetas colocadas en las ruedas, las cuales devuelven la señal y se transmiten al software del ordenador. Este ordenador tiene instalado un software con las medidas de todos los vehículos según fabricantes por lo que una vez procesados los datos recibidos, muestra los desajustes y valores en los que deberían estar los ángulos implicados.

Para que el alineador procese las señales recibidas debe medir las 3 dimensiones. Por esto es necesario realizar el alabeo moviendo un poco el vehículo hacia atrás para que con el movimiento de las tarjetas de las ruedas el software pueda leer estas 3 dimensiones y procesar la información.

Como hemos comentado anteriormente, el alineador necesita conocer las 3 dimensiones para procesar correctamente el estado de los ángulos implicados en la alineación. Cuando se realiza el movimiento del vehículo estas tarjetas van reflectando la señal y con esto el alineador es capaz de disponer de las 3 dimensiones.

Tarjetas, objetivos y captadores

Estas tarjetas pueden ser de diferentes tipos: tarjetas planas con círculos blancos, tarjetas cuyos círculos no están en el mismo plano,… Hay fabricantes que disponen de diferente número de cámaras apuntando a las tarjetas pueden ser de cuatro cámaras o dos.

Otros fabricantes emplean tarjetas o captadores cuyos círculos no están en el mismo plano, midiendo así altura, anchura y profundidad. Aun así necesitan del movimiento del vehículo para procesar una visión tridimensional.

Ángulos que puede medir

Lo que corrige una alineación, siempre que el tren esté sano, incluye la convergencia o toe, la caída o camber y el avance o caster. También pueden medirse ángulos derivados como thrust angle, setback, SAI e inclinación, según el equipo y la base de datos.

En la mayoría de los casos, toe es el que más “come” neumáticos si está fuera. La convergencia o Toe es el ajuste que más se “siente” en dirección y desgaste.

Qué corrige una alineación y qué no corrige

Lo que puede corregir

• Convergencia o Toe: el ajuste que más se “siente” en dirección y desgaste.
• Caída o Camber: influye en desgaste interno o externo y estabilidad en curva.
• Avance o Caster: influye en retorno de volante y estabilidad direccional.
• Ángulos derivados: thrust angle, setback, SAI e inclinación, según equipo y base de datos.

Lo que no corrige

• Vibraciones por llanta o neumático deformado.
• Volante torcido por cremallera o posición mal centrada.
• Deriva causada por neumáticos con desgaste “en serrucho”.
• Holguras mecánicas: si hay juego, la alineación “queda linda en pantalla” y se pierde al rodar.

Una alineadora 3D no corrige por sí sola: mide y guía mejor. La corrección depende de que el tren esté sano y de que el técnico haga el ajuste correcto.

Proceso correcto de alineación del tren delantero

Para que rinda, el orden correcto es: inspección de tren delantero → medición → corrección → re-medición → entrega con reporte. El procedimiento permite evitar que una medición aparentemente correcta se pierda después de que el vehículo vuelva a circular.

1. Recepción: síntomas y desgaste de neumáticos.
2. Inspección: holguras en bujes, rótulas y extremos, además de rulemanes y amortiguación.
3. Preparación: presiones, carga y centrado de volante.
4. Medición inicial antes de tocar nada.
5. Corrección: primero eje trasero, si ajusta, y luego delantero.
6. Centrado de volante y corrección del thrust angle.
7. Re-medición y registro de valores.
8. Prueba corta y entrega con reporte y recomendaciones.

Inspección previa

La inspección previa es obligatoria. Deben revisarse el juego en dirección, los extremos, las rótulas, la cremallera, los bujes, las parrillas, los rulemanes, la amortiguación y el posible desplazamiento del subchasis.

Si hay rótulas o bujes con juego, se puede medir, pero no se recomienda ajustar hasta reparar: la geometría se mueve con la carga. Si el vehículo rebota, el “camber dinámico” puede arruinar el resultado.

Preparación antes de medir

Antes de realizar la medición deben comprobarse las presiones correctas, preparar el vehículo descargado según la práctica habitual o la condición especificada, centrar el volante y bloquearlo si corresponde.

Orden de ajuste

El eje trasero debe ajustarse primero si es regulable, porque define el thrust angle. Después se trabaja sobre el eje delantero, el toe y el centrado de volante, para finalizar con un re-chequeo completo.

Por qué conviene documentar los valores

Los informes disponibles también son importantes ya que al final los clientes quieren ver los ajustes realizados con la información clara y entendible. Los resultados imprimibles permiten entregar al cliente una referencia concreta del estado inicial y del resultado final.

Documentar el antes y el después reduce reclamos y estandariza el trabajo, especialmente cuando el problema era desgaste previo. No entregar valores puede hacer que el cliente no perciba el trabajo y discuta el precio o el resultado.

Tipos de alineadoras 3D

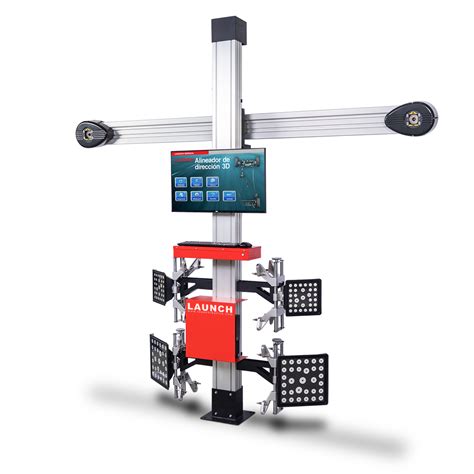

Alineadoras 3D de torre o cruz

Estos alineadores de dirección están construidos con un travesaño que se coloca vertical al suelo y una barra perpendicular a este en la que van instaladas las cámaras. La barra puede estar o no motorizada para moverse a la vez que el elevador y leer correctamente las medidas de los ángulos de la geometría de la dirección.

Este tipo de alineadores deben colocarse a una determinada distancia del eje delantero del vehículo por lo que en este aspecto el taller debe tener suficiente espacio disponible para que el alineador pueda realizar las lecturas correctamente.

Para la lectura de la geometría de la dirección, utilizan unas tarjetas que se colocan en las ruedas y hacen que la señal emitida por las cámaras rebote de nuevo y se capten y transfieran los datos al software. Estas tarjetas pueden ser de diferentes tamaños, siendo ideal que sean de menor tamaño, sobre todo cuando se tiene un elevador 4 columnas para facilitar las lecturas cuando se trabajan con vehículos de mayor anchura.

Alineadoras 3D sobre el elevador

Esta tipología de alineadores 3D es muy adecuada cuando no se dispone de suficiente espacio en el taller. Las cámaras que emiten la señal se colocan sobre el elevador de coches y entre las ruedas.

Están fabricadas para lanzar la señal a las tarjetas traseras y delanteras eliminando así la necesidad de un elevador de torre cuya barra tenga que sincronizarse con el elevador. En este caso, siempre estará a la misma altura del elevador al estar colocado sobre él.

Alguna de las desventajas de este tipo de alineador 3D es que necesitan baterías y que pueden estar más expuestos a golpes al estar sobre el elevador, aunque no es frecuente que esto suceda.

Alineadoras de dos torres o postes

Estos alineadores prescinden de la barra donde se sitúan las cámaras disponiendo de 2 postes dónde las cámaras pueden subir y bajar regulándose con el movimiento del elevador. Esta es una de las diferencias respecto de los alineadores 3D.

Hay modelos que tienen como opcional la disposición de ruedas para poder mover las torres o postes a otro lugar del taller sin necesidad de recalibración. Esto es una ventaja, ya que esta opción que dan algunos fabricantes de modelos de torre y 2 torres permite que si en un futuro se quiere mover el alineador esto no sea un problema y se pueda hacer con facilidad sin tener que hacer un gran trabajo de desinstalación.

Alineadoras 3D para vehículos pesados

Esta alineadora 3D está diseñada específicamente para el segmento de vehículos de gran tamaño, como camiones y buses. Utiliza tecnología de medición tridimensional para asegurar un diagnóstico preciso de la geometría del tren de rodaje.

Emplea cámaras y pantallas reflectivas para calcular con exactitud los ángulos de alineación, garantizando resultados profesionales y fiables para vehículos pesados. Es un equipo ideal para trabajar con Foso o Pozo, lo cual es fundamental en talleres de servicio pesado que requieren espacio bajo el vehículo.

Incluye 2 espejos largos y 4 espejos cortos para cubrir todos los ejes del camión. Incorpora platos giratorios de alineación de alta resistencia. La conexión entre las cámaras y el PC se realiza mediante Wi-Fi, lo que facilita la instalación y ofrece una mayor flexibilidad en el área de trabajo.

Incluye un computador con amplia base de datos con las especificaciones técnicas de los principales modelos de camiones. También incorpora traba de volante y de freno para asegurar el vehículo durante el proceso de medición y ajuste.

3D frente a láser y CCD

En el mercado hay muchos modelos de alineadores de dirección 3D con diferentes características y tecnologías. Los alineadores de dirección pueden variar su precio en función de su calidad, software, componentes y tecnología utilizada.

Cuándo suele ganar una alineadora 3D

• Taller con volumen, donde los tiempos muertos importan.
• Necesidad de consistencia entre operarios y estandarización del proceso.
• Necesidad de mostrar un antes y después claro al cliente.
• Vehículos donde pequeños desvíos se sienten mucho, como los de dirección eléctrica sensible o cubiertas de perfil bajo.
• Trabajos con SUV, pick-up, vehículos de perfil bajo o sistemas ADAS.

Cuándo puede alcanzar una láser o CCD

• Bajo volumen de alineaciones.
• Taller que realiza correcciones simples y trabaja con un tren delantero predecible.
• Equipo ya amortizado y procedimientos muy aceitados.

Cuándo conviene invertir en una alineadora 3D

Una alineadora 3D te sirve cuando necesitás medición rápida y repetible de geometría, con buen flujo de trabajo y documentación. En taller conviene si atendés volumen de alineaciones, si entran vehículos sensibles a geometría o si querés estandarizar el proceso.

Te conviene pensar en 3D si hacés alineación como servicio frecuente, si te llegan trabajos con reclamo de “tira”, “volante torcido” o “come cubiertas”, y necesitás cerrar con evidencia.

También es conveniente cuando querés integrar alineación con balanceo e inspección como paquete técnico: medís, documentás y recomendás corrección mecánica cuando corresponde.

Diez aspectos para elegir una alineadora de direcciones 3D

1. Base de datos

Que el alineador cuente con una base de datos de vehículos amplia de un proveedor de información técnica importante garantiza que no nos vamos a encontrar con vehículos con los que no podamos trabajar.

2. Actualizaciones

Cada año salen vehículos nuevos al mercado y las actualizaciones tienen un coste elevado. Conocer el precio de las actualizaciones es algo que hay que saber porque necesitaremos actualizar la base de datos del software varias veces a lo largo de la vida útil del alineador.

3. Software

Disponer de un software rápido e intuitivo facilitará la tarea de alinear la dirección. Hay que fijarse en que el software del alineador 3D venga con vídeos y descripciones de ajustes a realizar para ayudar en los procesos de alineación.

Además de la precisión se busca rapidez por lo que un software en el que hay que dar muchos pasos o excesivamente complicado puede hacernos perder tiempo. Los informes disponibles también son importantes ya que al final los clientes quieren ver los ajustes realizados con la información clara y entendible.

4. Rapidez

Que el alineador sea capaz de medir los datos rápidamente nos ahorrará tiempo y dinero. La rapidez de medición es especialmente relevante cuando el taller atiende un volumen elevado de vehículos.

5. Precisión

Los últimos alineadores de dirección incorporan cámaras HD que son más precisas que sus predecesoras en las lecturas y nos darán los ángulos con mayor precisión.

6. Precalibración

Es recomendable que las cámaras vengan precalibradas de fábrica para no perder tiempo en la instalación ni tener que calibrar las cámaras y dejarlas mal ajustadas.

7. Autosincronización

La autosincronización con el movimiento del elevador permite que el técnico no tenga que ir a mover la barra de las cámaras para regular la altura cada vez que subamos o bajemos el vehículo en el elevador.

8. Instalación

Una instalación milimétrica puede ser complicada de realizar en el taller, ya sea por el desnivel del suelo o del elevador. Que el alineador 3D sea capaz de leer la carrocería para que no sea necesario un ajuste milimétrico es un aspecto muy importante.

9. Equipamiento

Ordenador, mueble, platos goniométricos, tablet e impresora son elementos a los que también hay que prestar atención. Que se ofrezca la posibilidad de trabajar con una Tablet es muy interesante ya que se podrá ver en ella lo mismo que en el ordenador.

Esto facilita mucho las tareas cuando se está en una zona de mala visibilidad donde no se puede visualizar la pantalla.

10. Extras

Hay alineadores que disponen de introducción de datos referentes al estado de los neumáticos. Estos datos se pueden mostrar en el informe con los ajustes, dándole al cliente una información muy completa de la tarea realizada y del estado en el que estaban los neumáticos.

Características de equipos 3D para talleres

La Alineadora 3D PVL VA2023 es un equipo profesional diseñado para talleres automotrices, servitecas y centros de servicio que buscan realizar alineaciones de dirección y suspensión con alta precisión, rapidez y facilidad de uso.

Gracias a su avanzada tecnología de medición 3D, cámaras HD de alta resolución y software intuitivo, permite obtener diagnósticos confiables en pocos minutos, optimizando los tiempos de trabajo y mejorando la atención al cliente.

• Tecnología de alineación 3D de alta precisión.
• Cámaras HD industriales para medición rápida y estable.
• Software intuitivo con operación guiada paso a paso.
• Base de datos de vehículos actualizable.
• Compatible con Windows 10 y Windows 11.
• Actualizaciones de software sin costo.
• No requiere recalibración periódica de cámaras.
• Resultados imprimibles para entregar al cliente.
• Alimentación 220V monofásica.
• Compatible con automóviles, SUV y camionetas.

Sus aplicaciones incluyen talleres mecánicos, servitecas, centros de alineación y talleres especializados en suspensión y dirección. Sus beneficios incluyen diagnósticos rápidos y precisos, mayor productividad del taller, software moderno y fácil de utilizar, bajo requerimiento de mantenimiento, soporte técnico remoto y actualizaciones disponibles.

Equipo con doble pantalla y base de datos profesional

La Alineadora 3D JAK Elite representa la cima en tecnología y calidad de equipos de alineación vehicular, diseñada para talleres que buscan la máxima precisión, durabilidad y eficiencia en sus servicios.

Utiliza cámaras de origen alemán, marca Carl Zeiss, conocidas por su precisión y fiabilidad en el procesamiento de imágenes 3D de alta resolución de 8 millones de píxeles. La película reflectante de los espejos u objetivos es original 3M, asegurando una captura de datos constante y precisa.

El motor eléctrico del travesaño es fabricado en Estados Unidos, lo que garantiza una alta durabilidad y confiabilidad en el sistema de levante automático de las cámaras, regulándose según la altura requerida.

• Computador con disco duro sólido SSD para mejorar la rapidez de procesamiento y el inicio del sistema.
• Dos pantallas para mostrar simultáneamente los datos y el proceso de alineación en tiempo real.
• Posibilidad de utilizar una Tablet como tercera pantalla.
• Selección de alineación con 2 o 4 ruedas.
• Base de datos profesional AutoData con especificaciones de ajuste de una amplia gama de fabricantes.
• Compatibilidad con neumáticos con llantas desde el aro 10″ hasta el 22″.
• Columna soporte de aluminio.
• Cuatro pantallas reflectivas con sus garras.
• Par de platos de alineación.
• Soporte para el volante, pedal de freno y bloque de goma de cuña.

Alineadora para vehículos livianos

La Alineadora America modelo 5555P es una alineadora de columna fija para talleres automotrices. Su uso es especial para vehículos livianos.

Errores habituales que provocan reclamos

• Alinear con holguras: el vehículo vuelve al día siguiente con el problema.
• No corregir el thrust angle: el volante puede quedar torcido aunque el toe esté bien.
• No revisar los neumáticos: el desgaste irregular puede simular una mala alineación.
• No entregar valores: el cliente no percibe el trabajo y discute el precio o el resultado.
• Realizar correcciones solo de un lado: puede alterar el centrado del volante.

El volante puede quedar torcido por un thrust angle mal resuelto, por no centrar el volante durante el ajuste o por correcciones hechas solo de un lado. El desgaste irregular también puede existir antes de la alineación y no desaparecer inmediatamente después de corregir la geometría.

Preguntas frecuentes

¿La alineadora 3D corrige más que una común?

No corrige por sí sola: mide y guía mejor. La corrección depende de que el tren esté sano y de que el técnico haga el ajuste correcto.

¿Qué parámetro es el más importante para el desgaste de cubiertas?

En la mayoría de los casos, toe es el que más “come” neumáticos si está fuera.

¿Por qué queda el volante torcido si está alineado?

Suele ser por thrust angle mal resuelto, volante no centrado durante el ajuste o correcciones hechas solo de un lado.

¿Se puede alinear si hay rótulas o bujes con juego?

Se puede medir, pero no se recomienda ajustar hasta reparar: la geometría se mueve con la carga.

¿Conviene documentar el antes y el después?

Sí: reduce reclamos y estandariza el trabajo, especialmente cuando el problema era desgaste previo.
