El gol de falta de Roberto Carlos contra Francia en 1997 se explica por la combinación de una velocidad inicial muy elevada, una rotación intensa del balón, la distancia hasta la portería y la interacción entre el esférico y el aire. El fenómeno principal responsable de la desviación lateral es el efecto Magnus, relacionado con la diferencia de presiones que aparece alrededor de una pelota que gira mientras avanza.
La trayectoria no fue una simple curva, sino una espiral cuya curvatura aumentó a medida que el balón perdía velocidad. Por eso la pelota pareció dirigirse fuera de la portería al principio y después se cerró hacia el arco, dejando inmóvil al guardameta Fabián Barthez.
El contexto del famoso tiro libre
Roberto Carlos marcó su gol «mágico» en 1997, en un encuentro que formó parte del Tournoi de France, un torneo amistoso que se celebró como antesala al Mundial de Fútbol de 1998. El tiro libre del brasileño en un partido contra Francia tomó una curvatura tan pronunciada y desconcertante que el golero Fabián Barthez quedó como paralizado en la línea de meta.
La jugada inmediatamente se grabó en la historia del deporte. No fue solo un gol espectacular; fue un momento que cambió cómo vemos los tiros libres. La pelota describió una curva tan extrema que burló al portero y se coló en la red.
Algunos comentaristas lo bautizaron como «el gol que desafió a la física», pero el estudio presenta la ecuación que describe la trayectoria con exactitud, y prueba lo contrario. La hazaña no fue un accidente futbolístico, sino el resultado de condiciones físicas concretas.
La inercia: por qué el balón debería avanzar en línea recta
Todo comienza con un principio básico. Un objeto en movimiento tiende a mantener su dirección y velocidad. Esto es la inercia, la primera ley de Newton.
Sin una fuerza externa, el balón iría en línea recta tras el tiro. La pelota conservaría aproximadamente la dirección inicial que Roberto Carlos le imprimió al golpearla. Pero el lanzamiento legendario tuvo una curva extrema porque una fuerza aerodinámica alteró su trayectoria natural.
Dos conceptos clave son la inercia y la aerodinámica. La inercia es la tendencia del balón a mantener su movimiento en línea recta. Sin embargo, la rotación aplicada modifica las fuerzas aerodinámicas que actúan sobre él.

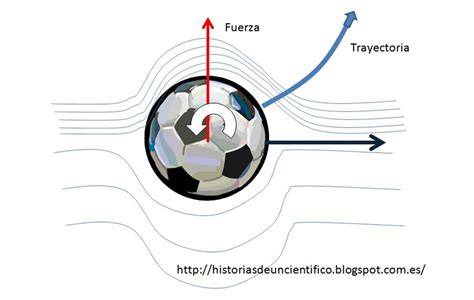

Qué es el efecto Magnus
Para que se produzca es esencial una cosa: que el cuerpo se encuentre girando con eje de rotación perpendicular al plano de movimiento. Esto se debe a la intersección entre corriente y torbellino.
El físico alemán Heinrich Gustav Magnus estudió este fenómeno en el siglo XIX. El efecto Magnus es una manifestación del teorema de Bernoulli de una forma más sofisticada de lo que fue explicado por Leonhard Euler y sus seguidores.
Un objeto que gira arrastra el fluido, en este caso el aire, a su alrededor. Se crea una corriente que genera mayor presión en un lado y menor presión en el otro. Esta diferencia de presión empuja el balón lateralmente, creando la desviación.
El famoso efecto que lleva el nombre de Magnus ofrece la explicación clave. Este principio muestra cómo el aire interactúa con un objeto en giro. En el campo, Roberto Carlos aplicó esta física de forma instintiva y poderosa.
Cómo intervienen la velocidad y la presión del aire
La explicación puede darse mediante la ecuación de Bernoulli:
½ ρ ||u||² + P + ρgz = P0 = constante
Si imaginásemos a la pelota de fútbol lanzada en dirección a la portería, el aire pasa por ella y, al moverse, arrastra consigo un poco de aire al girar. Cuando la pelota y el aire se mueven en la misma dirección, la velocidad es mayor y, por tanto, la presión es menor.
Cuando el aire se mueve de forma contraria a la pelota, la velocidad es menor y, por tanto, la presión es mayor. Esta diferencia de presión desvía la pelota de su trayectoria original, produciendo entonces el efecto Magnus.
Partiendo de una corriente que, fijando la pelota como punto fijo, se mueve hacia ella con la velocidad de avance de la pelota, una vez que la alcanza se divide en dos ramas. En una de ellas, la velocidad del viento es favorable a la rotación, sumándose ambos movimientos y produciendo una zona de mayor velocidad.
Empleando la ecuación de Bernoulli, si aumenta la velocidad, a la misma altitud debe disminuir la presión. En la otra zona, la velocidad del viento va en contra de la rotación. Sumando ambos efectos, la velocidad que pasa por esta zona es inferior a la velocidad incidente, generándose una zona de alta presión.
Una vez descrita la distribución de presiones alrededor del cuerpo, basta con integrarla sobre la superficie de la pelota y se obtiene la fuerza resultante, cuya dirección va hacia la zona de menor presión.
El movimiento relativo entre el balón y el aire
Desde un punto de vista en tierra, el aire está quieto y es la pelota la que se mueve. Sin embargo, si situamos nuestro sistema de referencia en la pelota, observaríamos que la pelota está quieta y es el aire el que se mueve hacia ella.
Este último punto de vista es más cómodo para estudiar las líneas de corriente del viento, es decir, las curvas que son tangenciales a la velocidad del viento en cada instante.
En primer lugar analizamos el movimiento relativo entre pelota y viento. El comportamiento del viento es simétrico y se desplaza la misma parte de aire por ambos lados, siendo la resultante igual a cero. Es decir, la pelota va recta.
Sin embargo, entra en juego la rotación. La rotación produce un arrastre del aire de su alrededor, generando un movimiento de remolino con valor máximo en las proximidades de la pelota y que tiende a cero a medida que nos alejamos.
Al sumarse el campo de velocidad del viento y el remolino, en una parte se acelera el viento, porque el sentido de giro y el viento coinciden, mientras que en la otra parte se desacelera, porque el sentido de giro es opuesto al del viento.
Esta diferencia de velocidades en el viento proporciona, mediante la ecuación de Bernoulli, la diferencia de presión y, por tanto, la fuerza resultante sobre la pelota.
La fuerza lateral que curva el balón
Cuando el balón avanza y se produce la variación de velocidades y presiones en el flujo, dicho flujo varía su trayectoria. Según la segunda ley de Newton, la pelota sufre una fuerza igual a la masa por la variación temporal de la velocidad:
F = m · a = m · dv/dt
La velocidad puede no variar mucho en su módulo, pero sí cambia su dirección, provocando una fuerza con dirección opuesta al desvío del flujo. De esta manera, una fuerza lateral actúa continuamente sobre el balón mientras este avanza.
El efecto Magnus del que hablaba Marques de Sá es el responsable de que el balón adquiera esa «comba» al girar. La diferencia de presión empuja el esférico hacia la zona de menor presión y modifica progresivamente su dirección.
La fuerza lateral no aparece de manera instantánea como un giro brusco. Actúa durante todo el vuelo, por lo que cada pequeño cambio de dirección se acumula a lo largo de la distancia recorrida.
El frenado y la pérdida de velocidad
La fuerza de arrastre, o drag, es la fuerza de «frenado» del balón y actúa siempre, haya efecto Magnus o no. De lo contrario, la pelota se movería indefinidamente.
El aire pierde velocidad al impactar contra la pelota y se produce una disminución de su módulo, lo que genera la fuerza de arrastre. Por eso el balón no conserva durante todo el vuelo la velocidad que tenía inmediatamente después del golpeo.
La combinación entre el frenado y la rotación resulta decisiva. Mientras la velocidad de traslación disminuye, la rotación puede mantenerse durante una parte importante del vuelo, de modo que la relación entre giro y avance aumenta.
Por qué la trayectoria se vuelve cada vez más curva
La pelota comienza con una velocidad de avance muy alta. En esa fase inicial, la desviación lateral existe, pero puede parecer relativamente pequeña frente al desplazamiento hacia delante.
Lo importante es que mientras la pelota pierde velocidad, la rotación es la misma, por lo que esa trayectoria se acaba haciendo más curvada y eso crea la espiral.
La espiral aparece después de unos 40 metros, ya que cuando la pelota pierde velocidad, el efecto Magnus se hace más pronunciado, generando una espiral. La trayectoria inicial parece casi recta y después se cierra con mayor rapidez.
La espiral de Euler tiene una característica geométrica muy interesante: la curvatura en la parte inicial es cero y después aumenta a medida que avanza. La trayectoria del tiro de Roberto Carlos puede entenderse como una curva cuya curvatura se intensifica a lo largo del recorrido.
Christophe Clanet describió la trayectoria como «un rulo de caracol», ya que aumenta la curvatura a medida que la pelota gana distancia. De forma que el tiro «desafiante» siguió una curva que cada vez se cierra más sobre sí misma.
La importancia de los 35 metros
Roberto Carlos se encontraba a 35 metros de la meta cuando pateó la pelota, una distancia que permitió apreciar mejor la curvatura.
El secreto clave, según los científicos, fue la distancia que recorrió la pelota para lograr engañar a Barthez. Si la distancia no es suficiente, solo puede verse la primera parte de la curva.
Si la distancia es la correcta, como en el tiro de Roberto Carlos, la curva se cierra y se ve la trayectoria completa. La distancia permitió que el balón mostrara primero una dirección aparentemente errónea y después corrigiera su rumbo hacia la portería.
A diferencia de otro lanzador de faltas, Roberto Carlos le dio un efecto al balón y, lo que es más importante, lo hizo desde una distancia mayor, por lo que así fue posible que se lograra dicho efecto.
La combinación de potencia y rotación
Lograr que el balón doble tanto requiere una combinación extrema. Se necesita una potencia enorme en el golpeo y un giro muy pronunciado.
Según el análisis del lanzamiento, el balón recibió un golpe suficientemente fuerte, giró sobre sí mismo y recorrió una distancia suficiente hasta el arco. Estas tres condiciones fueron esenciales para que la trayectoria completa resultara visible.
Al impactar la pelota de lado, el jugador crea una diferencia de presión en el aire circundante. Esta fuerza lateral es la que empuja la pelota, desviándola de su línea recta inicial.
La velocidad inicial del disparo fue extraordinariamente alta, y el punto de contacto estuvo lejos del centro de gravedad del esférico. Esta técnica, sumada a la potencia y a la distancia a la portería, creó las condiciones para que la desviación aerodinámica fuera tan pronunciada y visible.
La espiral del balón giratorio
En 2010 se publicó en el New Journal of Physics la explicación del gol mediante el artículo The spinning ball spiral, de Guillaume Dupeux y colaboradores.
Un equipo de científicos franceses descubrió la trayectoria de la pelota y desarrolló una ecuación que la describe. Según ellos, el gol podría repetirse si la pelota recibiera un golpe suficientemente fuerte, girara sobre sí misma y, sobre todo, recorriera una distancia suficiente hasta el arco.
«Hemos mostrado que el rumbo de una esfera que gira sobre sí misma es una espiral», dijo Christophe Clanet, director de la investigación de la École Polytechnique de París.
La investigación no se limitó a observar el vídeo del gol. Clanet estaba investigando la trayectoria de las balas junto a su colega David Quéré cuando analizaron el problema de la esfera giratoria.
El experimento bajo el agua
Para simplificar el problema, los investigadores se valieron de pelotas de plástico que tenían la misma densidad que el agua. Simular el tiro libre bajo el agua permitió eliminar los efectos de las turbulencias en el aire y la fuerza de gravedad.
El experimento reveló la trayectoria pura de una esfera giratoria. Los científicos utilizaron una pequeña pistola para disparar esferas al agua a 100 kilómetros por hora, por ser la velocidad a la que se cree que tenía el balón de Roberto Carlos.
Al hacerlo, descubrieron que la trayectoria de una esfera que gira es una espiral. La trayectoria se doblaba únicamente cuando había rotación, y el signo de su curvatura cambiaba con el signo del giro.
| Condición experimental | Resultado observado |
|---|---|
| Esfera sin giro | La trayectoria no se curva de la misma manera. |
| Esfera con giro | La trayectoria se dobla y forma una espiral. |
| Cambio en el sentido del giro | Cambia el signo de la curvatura. |
| Velocidad elevada y recorrido largo | La curvatura puede apreciarse con mayor claridad. |
En una cancha de fútbol se observa algo parecido a esta espiral ideal, pero también se nota la influencia de la gravedad. Sin embargo, con un golpe suficientemente fuerte, como el de Roberto Carlos, esta influencia se minimiza.
La influencia de la gravedad
La gravedad actúa durante todo el vuelo y hace que el balón tienda a descender. Por esta razón, la trayectoria real de un tiro libre no coincide exactamente con la espiral ideal observada bajo el agua.
Simular el lanzamiento bajo el agua permitió aislar la trayectoria causada principalmente por la rotación y la interacción con el fluido. En el campo de fútbol, la gravedad se suma al efecto Magnus, al arrastre y a las condiciones iniciales del golpeo.
Con un golpe suficientemente fuerte, la pelota permanece en movimiento a gran velocidad durante una parte importante del recorrido, y la influencia relativa de la gravedad se reduce. Esto no significa que la gravedad desaparezca, sino que su efecto resulta menos dominante frente a las demás fuerzas durante la fase decisiva del tiro.
Euler, Bernoulli y Magnus
La teoría de fluidos fue explicada primero por Newton. No obstante, Euler se consideró pionero de la mecánica de fluidos, a pesar de haber sido Magnus quien detectó, midió y estableció las ecuaciones del efecto.
La espiral obtenida en el gol de Roberto Carlos se alcanza en las ecuaciones por la variación de alguno de los parámetros. Si cambiamos los parámetros de dichas espirales, alcanzamos un compendio de espirales de tipo Euler.
El teorema de Bernoulli y el efecto Magnus explican la relación entre la velocidad de un flujo y la presión en el interior de este fluido. En el caso del balón, la rotación modifica el campo de velocidades alrededor de la superficie y produce una fuerza aerodinámica lateral.
Esta es la justificación de carácter matemático de este tipo de fenómeno. Lo que visualmente parece una trayectoria imposible puede describirse mediante las leyes de la mecánica y la dinámica de fluidos.
Por qué el balón pareció salir fuera
La pelota parecía ir directamente fuera del campo, pero en el último instante giró violentamente para entrar en la portería. Esta impresión se debe a que la fase inicial del vuelo mostraba una desviación relativamente pequeña en comparación con la dirección hacia delante.
Mientras el balón conservaba una velocidad de traslación elevada, su curvatura era menos evidente. Más adelante, al perder velocidad y conservar una rotación considerable, la desviación lateral creció y la curva se cerró.
El portero tuvo que interpretar una trayectoria que cambiaba progresivamente. Cuando la curva se volvió más pronunciada, el balón ya había recorrido buena parte de la distancia y quedaba poco tiempo para reaccionar.
Qué condiciones hacen posible un tiro parecido
- Una velocidad inicial elevada.
- Una rotación intensa alrededor de un eje adecuado.
- Un golpeo que produzca una diferencia de presiones alrededor del balón.
- Una distancia suficiente para que la curva se desarrolle.
- Una relación favorable entre velocidad de avance y velocidad de giro.
- Una trayectoria en la que la gravedad no domine durante la fase inicial.
El éxito del tiro libre dependió de un equilibrio físico preciso. Cada variable, desde el punto de impacto hasta la velocidad de rotación, fue crítica para definir la trayectoria final del esférico.
Comprender esta interacción es parte de la ciencia detrás del gol. La combinación de velocidad, rotación y aire logró una desviación que parecía sobrenatural, pero que podía repetirse si se reproducían las condiciones adecuadas.
El efecto Magnus en otros deportes y aplicaciones
El efecto Magnus se emplea principalmente en los deportes. Deportes como el fútbol o el béisbol se aprovechan enormemente de este efecto para confundir al rival.
En una pelota de béisbol, por ejemplo, la rotación puede modificar la trayectoria y hacer que el lanzamiento se desvíe. En el fútbol, el mismo principio permite ejecutar tiros libres con curvas laterales o verticales.
Otra aplicación del efecto Magnus a nivel extra-deportivo es el rotor Flettner, un sistema de propulsión para barcos que emplea el efecto Magnus en una corriente perpendicular al barco para propulsarse.
Aunque aparentemente parezca algo insignificante, la propulsión es 10 veces más potente que la de un barco de vela convencional. También existe una aplicación experimental en un avión que emplea el efecto Magnus para volar, aunque no resulta útil en comparación con un avión con alas.
Por qué el gol no fue cuestión de suerte
El gol maravilla de Roberto Carlos tuvo tres protagonistas: Roberto, Carlos, la pelota y el aire. La pelota se curvó y, al final de la trayectoria, el aumento de la curvatura se incrementó.
Este fenómeno, en el que una pelota es disparada en línea recta y posteriormente comienza a curvarse hasta conseguir rodear al portero, se explica por la dinámica del aire alrededor de una esfera giratoria.
No fue suerte, sino la aplicación precisa de una ley natural. Una gran velocidad de tiro, un giro pronunciado y la distancia a la portería crearon esa curva aparentemente imposible.
Entender el efecto Magnus permite apreciar mejor la hazaña. La física transforma la magia en una trayectoria calculable y muestra cómo el talento deportivo puede aprovechar las reglas del universo para producir momentos extraordinarios.
