Las canchas construidas al aire libre pueden sufrir de la presencia de agua estancada, barro o charcos que le dañan y deterioran. La solución al problema es la realización de sistemas de drenaje.
En el diseño de instalaciones deportivas, el sistema de evacuación de aguas lluvias debe coordinarse con la geometría de la cancha, el tipo de superficie, las zonas de seguridad, las vallas y los espacios complementarios del club deportivo. El uso de planos en formato DWG permite representar con precisión las pendientes, los sumideros, las tuberías, las canaletas y los puntos de descarga.
Importancia del drenaje en una cancha deportiva
El drenaje es un componente esencial en las canchas deportivas exteriores, ya que el agua acumulada puede afectar el rendimiento del terreno, acelerar su deterioro y generar condiciones inseguras para los jugadores y espectadores.
La superficie debe ser lisa, no abrasiva y sin ninguna aspereza; solo se permite una pendiente máxima del 0,5% en la dirección de los ejes.
Las principales características que el terreno debe garantizar son:
- absorber los choques
- que no se deforme
- ofrecer el máximo rendimiento energético
- tener una fricción uniforme
- ser antideslizante
- ser resistente al desgaste
- garantizar el perfecto rebote de la pelota
- retener perfectamente el color
- tener un mantenimiento mínimo
El proyecto de aguas lluvias debe evitar que la escorrentía permanezca sobre el campo de juego, ingrese desde las áreas exteriores o se concentre en las zonas de meta, las líneas de banda y los recorridos de circulación.
Tipos de sistemas de drenaje para canchas
La solución al problema es la realización de sistemas de drenaje.
- Drenaje horizontal, con contrapiso.
- Drenaje vertical, tradicional con agregados o tuberías.
La elección entre ambos sistemas depende de la composición del terreno, la superficie deportiva, las condiciones del suelo y la configuración general del proyecto.
Drenaje horizontal con contrapiso
El drenaje horizontal conduce el agua sobre una capa de apoyo con la pendiente prevista, hasta canaletas, rejillas o puntos de recolección ubicados en los bordes de la cancha.
Este sistema puede integrarse con superficies de PVC, caucho, resina y parqué o, para partidos oficiales o aficionados a nivel local, en césped sintético.
Drenaje vertical con agregados o tuberías
El drenaje vertical permite que el agua atraviese las capas del terreno y llegue a una red de agregados o tuberías perforadas instalada bajo la cancha. La evacuación se produce mediante la infiltración controlada y la conducción hacia colectores o puntos de descarga.
El césped natural, de hecho, es muy escaso, solo se puede utilizar para encuentros aficionados al aire libre.
Consideraciones para el diseño del proyecto en DWG
El archivo DWG debe mostrar de forma coordinada la cancha, sus dimensiones, el mobiliario permanente, las áreas de seguridad y el sistema completo de evacuación de aguas lluvias.
Ya sea interno o al aire libre, el diseño de una cancha de fútbol sala, especialmente con un carácter oficial, debe tener en cuenta las siguientes características:
- tamaño de la cancha
- dimensiones del mobiliario permanente
- el terreno de juego
- posibles vallas
Los bloques AutoCAD de canchas de fútbol en DWG permiten ahorrar tiempo en el diseño de proyectos, al mismo tiempo que aseguran la exactitud en las medidas y proporciones de las áreas de juego.
Además, los bloques son totalmente editables, lo que brinda la posibilidad de adaptarlos a distintos contextos, escalas y requerimientos específicos de cada proyecto.
Elementos que conviene representar en la planta
- límite de la cancha
- líneas de banda
- líneas de meta
- porterías
- canaletas perimetrales
- sumideros y rejillas
- tuberías de conducción
- pozos de inspección
- puntos de descarga
- vallas y redes protectoras
- zonas de circulación
- sentido de las pendientes
De esta forma, los diseñadores pueden personalizar las canchas, ajustando dimensiones y complementando el diseño con graderías, mobiliario urbano o iluminación deportiva.
Dimensiones y pendientes de la cancha
La cancha de fútbal de 5, definido también como rectangulo de juego, es la estructura que ospedará efectivamente los partidos.
El reglamento de Fútbol sala establece que las medidas de la cancha pueden ir desde:
- mínimo 25 m de largo por 15 m de ancho
- máximo 42 m de largo por 25 m de ancho
Sin embargo, para torneos internacionales las medidas se reducen a un mínimo de 38 metros por 18, hasta un máximo de 42 metros por 22.
La pendiente de la superficie debe representarse claramente en el plano, indicando la dirección de evacuación del agua y evitando que las líneas de juego o los elementos deportivos interfieran con los puntos de captación.
| Elemento | Dimensión o condición |
|---|---|
| Cancha de fútbol sala | mínimo 25 m de largo por 15 m de ancho |
| Cancha de fútbol sala | máximo 42 m de largo por 25 m de ancho |
| Torneos internacionales | un mínimo de 38 metros por 18, hasta un máximo de 42 metros por 22 |
| Pendiente máxima | 0,5% en la dirección de los ejes |
Relación entre la superficie deportiva y el drenaje
Por regla, las superficies pueden ser en PVC, caucho, resina y parqué o, para partidos oficiales o aficionados a nivel local, en césped sintético.
Es absolutamente prohibido el uso de hormigón y alquitrán.
Para competencias internacionales de la UEFA y la FIFA se elige el material sintético generalmente de color azul para aumentar el contraste tanto con las líneas de la cancha como con la pelota, en un juego que se ha vuelto cada vez más rápido y frenético.
La solución de drenaje debe ser compatible con el material de terminación. Una superficie sintética, una superficie de caucho, una resina acrílica o un terreno con césped sintético pueden requerir diferentes capas de soporte, juntas, rejillas y sistemas de inspección.
Canaletas, rejillas y tuberías
Las canaletas pueden ubicarse en el perímetro de la cancha para interceptar el agua antes de que alcance el área de juego. Las rejillas deben integrarse de forma segura con el pavimento y evitar desniveles que puedan provocar tropiezos.
Las tuberías deben representarse en planta y sección, con indicación de su recorrido, sus conexiones y sus puntos de mantenimiento. Los pozos de inspección facilitan la limpieza y el control del sistema, especialmente en instalaciones deportivas con uso frecuente.
El plano DWG debe diferenciar la red de aguas lluvias de otros sistemas de instalaciones, empleando una representación clara para reconocer:
- la captación superficial
- la conducción horizontal
- la conducción vertical
- las tuberías perforadas
- los agregados drenantes
- los puntos de inspección
- la descarga final
Protección de la cancha frente al agua exterior
En el diseño de una cancha de fútbol sala se deben prever redes protectoras y también evaluar la posibilidad de implementar protecciones acolchadas y un sistema de iluminación.
Las redes protectoras deben ser ubicadas a una distancia mínima de 1.5 metros de las líneas de banda y 2 m de las líneas de meta, incluso si se permiten mínimos márgenes de tolerancia.
También es útil proporcionar redes de protección para cubrir la cancha de Futsal, para evitar que la pelota se escape de la parte superior.
Las áreas exteriores deben diseñarse de manera que el agua no se dirija hacia la cancha. Los accesos, las circulaciones, las zonas de espectadores y las áreas próximas a las vallas deben contar con una evacuación independiente o conectada al sistema general del club deportivo.
Proyecto de aguas lluvias para una cancha de baloncesto
El diseño de una cancha de baloncesto comienza con la elección del lugar adecuado. La construcción requiere mucho espacio ya que las canchas reglamentarias tienen una longitud de aproximadamente 30 m. A ésta es necesario agregar una ‘zona de barrera’ lateralmente y líneas de fondo, que aumentarán el perímetro.
La cancha debe ser rectangular, 28m de largo, por 15m de ancho, la pista está delimitada por las líneas de banda y las líneas de fondo, que miden 5 cm de ancho.
Como mencionamos anteriormente a lo largo del perímetro de la cancha de juego debe haber una zona de barrera o espacio de cortesía de 2 m de ancho. Podemos decir que el espacio dedicado a la actividad deportiva cubre una superficie de 32.1m x 19.1m.
En una cancha exterior, el proyecto de aguas lluvias debe proteger tanto la superficie de juego como la zona de barrera, evitando que el agua se acumule junto a los tableros, las canastas o los recorridos perimetrales.
Materiales y drenaje en canchas de baloncesto
Para las canchas al aire libre se utilizan materiales sintéticos, que dan mayor elasticidad y resistencia a los factores atmosféricos: resina acrílica, caucho, PVC, poliuretano con gránulos de caucho sintético.
La pendiente superficial, las juntas y los sumideros deben coordinarse para que el agua no deteriore los materiales sintéticos ni reduzca la seguridad de la cancha.
Organización del plano DWG
El proyecto puede organizarse mediante plantas, secciones y detalles constructivos. Cada representación debe mantener correspondencia entre las dimensiones de la cancha, las capas del pavimento y el trazado de la red de drenaje.
Planta general
La planta general debe incluir la cancha, el perímetro deportivo, las zonas de protección, las áreas de circulación, las canaletas, las rejillas y las tuberías de evacuación.
Planta de pendientes
La planta de pendientes debe indicar el sentido de escurrimiento mediante flechas, cotas y niveles. La superficie debe ser lisa, no abrasiva y sin ninguna aspereza; solo se permite una pendiente máxima del 0,5% en la dirección de los ejes.
Secciones constructivas

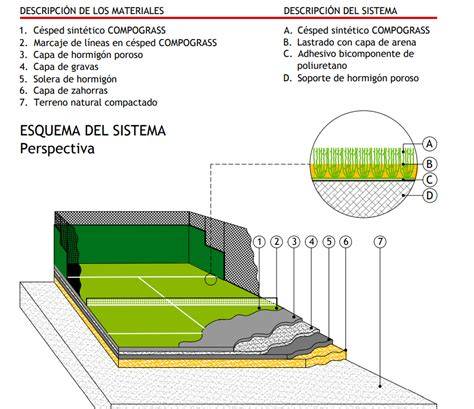

Las secciones deben mostrar el terreno, el contrapiso, las capas de agregados, las tuberías y la superficie final. También deben explicar la conexión entre la cancha y las canaletas perimetrales.
Detalles de captación

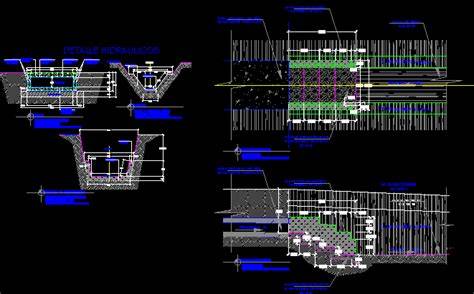

Los detalles de captación permiten definir la relación entre la superficie deportiva, las rejillas, las canaletas y las tuberías. Estos dibujos ayudan a revisar la continuidad del sistema y facilitan la ejecución de la obra.
Coordinación con iluminación y equipamiento deportivo
La iluminación horizontal y vertical en las canchas deportivas es muy importante.
Las lamparas ideales son halogenuros metálicos y luz blanca, con RA superior a 80.
Finalmente, la iluminación de emergencia no se puede omitir, es obligatoria para la seguridad de los espectadores cuando salen de las instalaciones deportivas.
En la planta DWG, los elementos de iluminación, los postes, las redes y las estructuras de soporte deben coordinarse con las canaletas, los pozos de inspección y las zonas de mantenimiento del drenaje.
Naturalmente, las dos cestas, los dos tableros, los sistemas de protección y soporte junto con el reloj de carrera son esenciales.
La canasta se debe posicionar a una altura de 3.05m de la cancha de juego.
Normativa y documentación del proyecto
Partiendo desde las normativas internacionales federales, trataremos todos los aspectos técnicos esenciales, desde los espacios a las medidas mínimas, y utilizando un software profesional para ingenieros y arquitectos realizaré esquemas, plantas en formato DWG, render y modelos 3D en formato EDF, todos descargables libremente.
Cada federación nacional debe cumplir con la reglamentación establecida a nivel internacional por la FIBA, la “Federación Internacional de Baloncesto”, el organismo que regula las normas del baloncesto mundialmente.
Cada federación nacional se adapta a la normativa de la FIBA incluso en lo relacionado a las canchas y las instalaciones deportivas.
En fase de diseño importante tener en cuenta además las distintas reglamentaciones nacionales para la construcción. Respecto a la cancha de juego a nivel internacional la norma de referencia es la EN 14904.
Nota: las dimensiones responden a normativas FIFA y adaptaciones para fútbol 7, rápido y recreativo.
La documentación técnica puede complementarse con un modelo 3D BIM y con plantas y secciones en DWG del diseño de una cancha de Futsal.
Modelado y presentación del proyecto
Para hacerlo, puedes descargar gratuitamente la verión Trial del software de diseño arquitectónico BIM Edificius, completo con todas las funcionalidades.
Si quieres puedes ya descargar gratis los archivos que contienen los proyectos con el cual he he realizado estos render y probar tu mismo como obtener estos resultados.
Los modelos 3D permiten revisar la relación entre la cancha, las pendientes, las canaletas, las áreas de circulación y los elementos de protección. Las plantas en DWG permiten desarrollar los planos técnicos, mientras que las secciones muestran la solución constructiva del drenaje.
Además, los bloques son totalmente editables, lo que brinda la posibilidad de adaptarlos a distintos contextos, escalas y requerimientos específicos de cada proyecto.
COLOCACIÓN DE TUBO EN DRENAJE DE ESTADIO DE FÚTBOL
Archivos y recursos gráficos
Son disponibles para la descarga los gráficos y modelos 3D del ejemplo de una cancha de futsal.
Descarga el modelo 3D BIM (archivo .edf) del diseño de una cancha de Futsal
Descarga el modelo 3D BIM (archivo .edf) del diseño de una cancha de baloncesto
Este archivo DWG incluye bloques AutoCAD de canchas de fútbol en distintas dimensiones reglamentarias: fútbol 5, fútbol 7 y fútbol 11.
Cada cancha está representada en planta con líneas precisas que indican las áreas de juego, las porterías y el círculo central.
Además, el archivo muestra las dimensiones de las porterías y siluetas de jugadores para complementar los planos deportivos.
Ya sea para campos profesionales de fútbol 11, instalaciones escolares de fútbol 7 o canchas recreativas de fútbol 5, este recurso CAD facilita la elaboración de planos técnicos y presentaciones arquitectónicas con calidad profesional.
