Una carraca de tubos alineados es una herramienta destinada a facilitar la sujeción, el ajuste o la alineación de tuberías y componentes durante operaciones de montaje, expansión, abocardado o soldadura. La elección adecuada depende del diámetro de los tubos, la forma de los componentes, el espacio disponible y el nivel de precisión requerido.
En el ámbito de la soldadura industrial, los centradores de tuberías con accionamiento de carraca permiten conseguir una alineación segura y precisa antes de soldar. También existen herramientas manuales de carraca para expansionadores de tubos y abocardadores, por lo que conviene distinguir entre una carraca utilizada para accionar una herramienta y un centrador de tubos que incorpora un mecanismo de trinquete.
Qué es una carraca de tubos alineados
Las abrazaderas de alineación exterior con accionamiento de trinquete KC han sido el estándar del sector para una alineación superior de tuberías durante años. Diseñadas para ofrecer durabilidad y precisión, estas abrazaderas de tipo tornillo se accionan mediante una llave de carraca reversible (incluida), lo que garantiza una alineación de tuberías fácil y eficiente.
Diseñadas para ofrecer una resistencia, rigidez y precisión excepcionales, las abrazaderas de trinquete KC garantizan una alineación segura y precisa de los tubos antes de la soldadura. Ideales para la construcción y fabricación de tuberías, estas abrazaderas están diseñadas para funcionar en entornos exigentes.
Los centradores de jaula Cage Clamps están diseñados para alinear con rapidez y precisión tubos del mismo tamaño, satisfaciendo perfectamente los requisitos de soldadura pesada y cumpliendo una gran variedad de requisitos operativos. Disponibles en varias versiones, como manual, de carraca e hidráulica, ofrecen soluciones para aplicaciones que requieren un agarre seguro y una durabilidad excepcional.
Funciones principales
- Alineación: mantiene dos tubos o componentes en la posición correcta antes y durante la soldadura.
- Sujeción: evita desplazamientos mientras se realiza el trabajo.
- Ajuste: permite aplicar presión de manera progresiva mediante una carraca reversible, una barra manual o un mecanismo de expansión.
- Corrección de desniveles: algunos centradores permiten reposicionar los tubos y eliminar los puntos «Hi-Lo» en las uniones soldadas.
- Adaptación: determinados sistemas compensan automáticamente las diferencias de diámetro.
Los centradores de cadena simple y doble Single Chain Clamps y Double Chain Clamps son herramientas esenciales para el soldador, diseñadas para alinear y reformar con precisión los tubos durante el proceso de soldadura. Estas pinzas de cadena ofrecen un agarre firme de los tubos, garantizando soldaduras precisas y alineaciones exactas, incluso en aplicaciones complejas.
Su capacidad para adaptarse a distintos diámetros de tubo las hace extremadamente versátiles y útiles. Los Single Chain Clamps están diseñadas para cubrir una amplia gama de tamaños de tuberías.
Principales tipos de centradores y carracas para tuberías
Centradores de jaula Cage Clamps
Los centradores de jaula Cage Clamps son herramientas cruciales en la industria de la soldadura y la construcción, ideales para alinear con precisión y rapidez tubos del mismo tamaño. Gracias a su versatilidad, estas pinzas son la opción ideal para optimizar el tiempo de trabajo y mejorar la precisión en las operaciones de soldadura.
El modelo ‘Tack’ tiene barras transversales rectas, que se retiran fácilmente antes de soldar, mientras que el modelo ‘No Tack’ con barras curvas permite soldaduras circunferenciales del 90%, sin necesidad de retirar la abrazadera.
Los centradores de alineación externa Cage Clamps Manuales son una solución económica para soldaduras pequeñas manteniendo un alto nivel de precisión. Las pinzas de jaula hidráulicas Cage Clamps hidráulicos, por su parte, son ideales para aplicaciones que requieren más potencia, garantizando un agarre estable y constante durante operaciones más exigentes.
Los centradores de jaula Cage Clamps están fabricadas con materiales de alta calidad, lo que garantiza su robustez y durabilidad. Además, cumplen las normas del sector, lo que garantiza un uso seguro y de alto rendimiento.
Centradores de cadena simple
Los Single Chain Clamps están diseñadas para cubrir una amplia gama de tamaños de tuberías. Gracias a sus soportes, los tubos pueden reposicionarse, eliminando los puntos «Hi-Lo» en las uniones soldadas.
Su diseño permite realizar soldaduras completas sin retirar la abrazadera, lo que ahorra tiempo y aumenta la eficacia. Además, están disponibles en materiales de alta calidad, como acero inoxidable y carbono, e incluyen ajustes finos para una alineación precisa.
Estas pinzas son ideales para aplicaciones que requieren gran precisión, como juntas en T y esquinas. Los centradores de cadena pueden utilizarse en diversos sectores, como el petróleo, el gas, la construcción naval y la industria.
Centradores de doble cadena
Los Double Chain Clamps, por su parte, ofrecen una resistencia aún mayor gracias a soportes y agarres principales extrapesados. Están diseñadas para alineaciones extremadamente precisas, con una tolerancia de 0,5 mm en los diámetros exterior e interior de los tubos.
Su capacidad para posicionar tuberías hasta Schedule80, codos, bridas… es crucial en aplicaciones industriales exigentes. Las centradores de doble cadena son especialmente útiles para operaciones que requieren soporte y alineación de accesorios (codos,bridas…)que las centradores de jaula no pueden manejar.
Sin embargo, es importante tener en cuenta que estos dispositivos no deben utilizarse como dispositivos de elevación, ya que los accesorios deben apoyarse de forma independiente durante el proceso.
Centradores Pincer Clamps
Los centradores de tenaza Pincer Clamps son soluciones avanzadas diseñadas para mejorar la alineación en aplicaciones industriales, especialmente al soldar tubos de diferentes diámetros. Gracias a su capacidad de adaptación automática, estas pinzas ofrecen una ventaja significativa en términos de eficacia, reduciendo los tiempos de ajuste.
Estas herramientas están diseñadas para la alineación rápida y precisa de tuberías, ya sean del mismo o de distinto diámetro. Estas centradores de tuberías se distinguen por su capacidad para compensar automáticamente el diámetro, sin necesidad de modificaciones adicionales.
La principal ventaja de las pinzas Pincer Clamps es que el sistema automático de compensación de diámetro reduce el número de ajustes necesarios durante su uso, ahorrando tiempo y mejorando la precisión.
Fabricadas en acero inoxidable, estas pinzas son especialmente útiles en soldaduras que requieren una alineación rápida y precisa, manteniendo todas las piezas fácilmente accesibles durante el proceso de soldadura.
Centradores FTE y FTP Clamps SS Ready

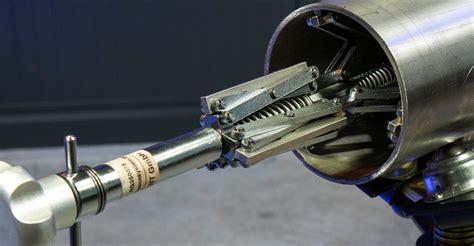

Los centradore FTE Clamps SS Ready son centradores de tuberías diseñados para la sujeción interna de tuberías y bridas en aplicaciones de tuberías rectas y curvadas. Disponibles en varios tamaños, estos centradores ofrecen una solución excelente para alinear componentes de forma segura y eficaz durante el proceso de soldadura.
Fabricados principalmente en acero inoxidable, estos centradores de tuberías garantizan una larga vida útil, incluso en condiciones difíciles. El sistema de sujeción con dos centradores independientes permite sujetar y alinear bridas, tubos curvados y codos de diferentes diámetros.
Gracias al robusto pie de agarre de la abrazadera inferior, que encaja fácilmente en el codo, y a la abrazadera superior, que se aprieta mediante una barra manual, el sistema es intuitivo y fácil de usar.
Los centradores FTP Clamps SS Ready ofrecen otra solución avanzada para sujetar y alinear tubos y bridas. Con la capacidad de alinear dos componentes cilíndricos huecos de diferentes diámetros con extrema precisión, estos centradores son especialmente útiles en aplicaciones de soldadura.
Las centradores de expansión independiente permiten una alineación precisa insertando la abrazadera inferior en el tubo mediante un pomo. Posteriormente, la abrazadera superior se bloquea manualmente con una barra.
Ideales para industrias que requieren soldaduras de alta calidad, como la petroquímica, la energía y la construcción, estas pinzas son perfectas para trabajos que requieren gran precisión y tiempos de soldadura cortos.
Centradores Bridge Clamps
Los centradores Gold Bridge Clamps son centradores diseñados para garantizar una alineación precisa y segura de los tubos durante el proceso de soldadura. Ofrecen una resistencia y durabilidad superiores, perfectas para hacer frente a los requisitos de soldadura en condiciones industriales.
Disponibles en varios tamaños, las centradores GBC son especialmente apreciadas por su facilidad de uso y el centrado instantáneo que combinan con la máxima precisión. La robusta construcción de acero forjado y los pernos de mariposa con cojinetes de acero inoxidable permiten realizar soldaduras limpias y seguras.
Los modelos GBC3, GBC5, GBC7, GBC9 y GBC14 cubren una gran variedad de diámetros de tubo, de 1″ a 14″, con una robustez que garantiza un rendimiento duradero incluso en condiciones severas.
Es importante recordar que, aunque estas centradores son muy resistentes, no están diseñadas para utilizarse como dispositivos de elevación.
Los centradores Black Bridge Clamps son centradores robustas y muy versátiles diseñados para soldar tuberías de materiales como acero al carbono, acero inoxidable, dúplex, superdúplex y titanio.
Gracias a su innovador diseño, los centradores Black Bridge Clamps distribuyen uniformemente la fuerza de sujeción alrededor del tubo, garantizando un centrado preciso en todos los diámetros de la gama (de 1″ a 12″).
Las centradores Black Bridge Clamps son resistentes a la corrosión y garantizan una soldadura limpia sin contaminación por carbono. Perfectas para soldaduras de tubo a tubo y de tubo a tubo, estas centradores son una excelente opción para los profesionales que buscan un producto de alta calidad a bajo coste.
Alineador tipo Clamp EFAC
El alineador EFAC 180 es una herramienta que permite realizar procesos de electrofusión. El engranaje en la base de este alineador asegura la rápida y fácil sujeción de cualquier tamaño de tubería dentro del rango de la abrazadera sin ajuste o piezas sueltas (63 a 180 mm.).
La versión estándar se puede utilizar con mangos y reducciones, mientras que el Kit de Adaptadores de 45 / 90˚ también facilita la sujeción de codos y “T”.
Carracas para expansión y abocardado de tubos
Además de los centradores de soldadura, existen carracas y herramientas accionadas por carraca para trabajos de expansión y abocardado. Una herramienta manual de carraca para expansionadores de tubos permite la rotación transmitida por un mecanismo de carraca.
El Mango universal de carraca UHR-1925 es una herramienta manual de carraca para expansionadores de tubos. Una cara de cuadradillo 3/4″ y otra cara de 1″ de cuadradillo.
El Abocardador Excéntrico con Carraca WIGAM W810A es la herramienta esencial para el abocardado profesional de tubos de 1/4”- 3/16” - 5/16”- 3/8” - 1/2”- 5/8”- 3/4”. Con dimensiones de 250 x 220 x 50 mm y un peso de 1,9 kg, incluye un maletín para un almacenamiento conveniente.
El Abocardador Excéntrico de Carraca Aleación Ligera W850-AVIO es una herramienta avanzada para abocardar tubos de 1/4”- 5/16”- 3/8” - 1/2”- 5/8”- 3/4”. Con un cuerpo de aluminio extremadamente ligero, pesa solo 1,4 kg y se puede utilizar con carraca manual o herramienta eléctrica.
Elementos de accionamiento y adaptación
Engranes
El engrane paralelo está diseñado para usarse dentro de los cabezales donde los agujeros no están alineados con la línea de centro de los tubos.
| Herramienta | Para cuadradillo | Pulgadas | Milímetros |
|---|---|---|---|
| P-DRIVE-127 | 1/2" x 1/2" | 1/2" x 1/2" | 12,7 x 12,7mm |
| P-DRIVE-190 | 3/4" x 3/4" | 3/4" x 3/4" | 19 x 19mm |
| P-DRIVE-254 | 1" x 1" | 1" x 1" | 25,4 x 25,4mm |
El engrane acodado está diseñado para usarse dentro de los cabezales donde los agujeros están alineados con la línea de centro de los tubos. Se puede usar de forma manual o con un motor.
| Herramienta | Para cuadradillo | Pulgadas | Milímetros |
|---|---|---|---|
| RA-DRIVE-127 | 1/2" x 1/2" | 1/2" x 1/2" | 12,7 x 12,7mm |
| RA-DRIVE-190 | 3/4" x 3/4" | 3/4" x 3/4" | 19 x 19mm |
| RA-DRIVE-254 | 1" x 1" | 1" x 1" | 25,4 x 25,4mm |
Uniones y extensiones
La unión doble universal permite conectar herramientas con diferentes posiciones de trabajo, y también existe una unión doble universal con porta herramientas de cambio rápido QCC (Quick Change Chuck).
| Cuadradillo | Herramienta | Porta herramientas |
|---|---|---|
| 3/8" | KS-DUJ-3/8 | - |
| 3/8" | KS-DUJ-3/8-QCC | QCC |
| 1/2" | KS-DUJ-1/2 | - |
| 1/2" | KS-DUJ-1/2-QCC | QCC |
| 3/4" | KS-DUJ-3/4 | FxF; FxM; MxM |
| 1" | KS-DUJ-1 | FxF; FxM; MxM |
Las extensiones y extensiones con cambio rápido de porta herramientas QCC (Quick Change Chuck) pueden ser sencillas o dobles.
| Cuadradillo | Herramienta | Longitudes en pulgadas | Longitudes en mm | QCC |
|---|---|---|---|---|
| 3/8" | KS-Ext-3/8 | 8; 12; 24; 36 | 200; 300; 600; 900 | - |
| 3/8" | KS-Ext-3/8-QCC | 8; 12; 24; 36 | 200; 300; 600; 900 | 1 |
| 3/8" | KS-Ext-3/8-2QCC | 8; 12; 24; 36 | 200; 300; 600; 900 | 2 |
| 1/2" | KS-Ext-1/2 | 8; 12; 24; 36 | 200; 300; 600; 900 | - |
| 1/2" | KS-Ext-1/2-QCC | 8; 12; 24; 36 | 200; 300; 600; 900 | 1 |
| 1/2" | KS-Ext-1/2-2QCC | 8; 12; 24; 36 | 200; 300; 600; 900 | 2 |
| 3/4" | KS-Ext-3/4 | 8; 12; 24; 36 | 200; 300; 600; 900 | - |
| 1" | KS-Ext-1 | 8; 12; 24; 36 | 200; 300; 600; 900 | - |
La unión universal sencilla SUJ (Single Universal Joint) está disponible con cambiador rápido de porta herramientas.
| Cuadradillo | Herramienta | Longitudes en pulgadas | Longitudes en mm | QCC |
|---|---|---|---|---|
| 3/8" | KS-SUJ-3/8 | 8; 12; 24; 36 | 200; 300; 600; 900 | - |
| 3/8" | KS-SUJ-3/8-QCC | 8; 12; 24; 36 | 200; 300; 600; 900 | + |
| 1/2" | KS-SUJ-1/2 | 8; 12; 24; 36 | 200; 300; 600; 900 | - |
| 1/2" | KS-SUJ-1/2-QCC | 8; 12; 24; 36 | 200; 300; 600; 900 | + |
| 3/4" | KS-SUJ-3/4 | 8; 12; 24 | 200; 300; 600 | - |
| 1" | KS-SUJ-1 | 8; 12; 24 | 200; 300; 600 | - |
Acoplamientos
El acoplamiento está disponible también con cambio rápido de porta herramientas QCC (Quick Change Chuck).
| Cuadradillo | Herramienta | Longitud | QCC |
|---|---|---|---|
| 3/8 | MT-2×3/8" | 2" | |
| 3/8 | MT-2×3/8"-QCC | 2" | Sí |
| 1/2 | MT-2×1/2" | 2" | |
| 1/2 | MT-3×1/2" | 3" | |
| 3/4 | MT-3×3/4" | 3" | |
| 1 | MT-4×1" | 4" |
Cómo elegir una carraca o centrador para tubos alineados
Elegir el centrador de tubos adecuado para soldar es crucial para optimizar la sujeción y la alineación de los tubos. Cada centrador está diseñado para aplicaciones específicas y para satisfacer necesidades precisas.
Los centradors para tubos curvados y bridas ofrecen soluciones seguras para componentes complejos, mientras que los destinados a tubos grandes o espacios reducidos son ideales para aplicaciones especiales.
La elección del centrador de tuberías depende de las características y requisitos específicos del proyecto. Para obtener resultados duraderos y una gran eficacia, es esencial tener en cuenta las especificaciones de cada centrador.
Diámetro y geometría de los tubos
Antes de elegir la herramienta, es necesario comprobar el rango de diámetros que puede sujetar. El alineador EFAC 180 trabaja dentro de un rango de 63 a 180 mm, mientras que los centradores Gold Bridge Clamps cubren diámetros de tubo de 1″ a 14″ y los Black Bridge Clamps de 1″ a 12″.
También debe determinarse si se trabajará con tubos rectos, codos, bridas, juntas en T o componentes de diferentes diámetros. Los FTE Clamps SS Ready están diseñados para la sujeción interna de tuberías y bridas en aplicaciones de tuberías rectas y curvadas.
Tipo de trabajo
- Soldadura de tubos del mismo diámetro: los centradores de jaula y los sistemas de cadena ofrecen un agarre estable.
- Soldadura de diámetros diferentes: los Pincer Clamps y los FTP Clamps permiten compensar o ajustar la diferencia.
- Trabajo con codos y bridas: los FTE Clamps y los kits con adaptadores de 45 / 90˚ facilitan la sujeción.
- Electrofusión: el alineador EFAC permite sujetar tuberías de 63 a 180 mm.
- Abocardado: los abocardadores excéntricos con carraca están destinados a preparar los extremos de los tubos.
- Expansión: el mango universal UHR-1925 permite accionar expansionadores de tubos.
Espacio disponible
Ya se trate de alinear tubos rectos o curvos, soldar componentes de distintos diámetros o trabajar en espacios reducidos, los centradores de soldadura ofrecen una ayuda esencial para obtener resultados óptimos.
Los centradores de G.B.C. se adaptan a tubos de diferentes tamaños y formas, ofreciendo soluciones para cada necesidad industrial. Estos productos son excelentes para trabajar en espacios reducidos, así como para operaciones de soldadura pesada.
Si el acceso es limitado, pueden ser necesarios engranes acodados, uniones universales, extensiones o acoplamientos. El engrane acodado se puede usar de forma manual o con un motor.
Materiales y resistencia
Pincer Clamps, Cage Clamps y Chain Clamps están fabricados con materiales duraderos como el acero inoxidable, conocido por su resistencia al desgaste y su larga vida útil.
Estos materiales de alta calidad garantizan un excelente rendimiento incluso en las condiciones más duras y en entornos industriales adversos. Los materiales de alta calidad garantizan robustez, durabilidad y un uso seguro.
En aplicaciones donde se debe evitar la contaminación por carbono, los centradores Black Bridge Clamps son resistentes a la corrosión y garantizan una soldadura limpia sin contaminación por carbono.
Precisión, seguridad y limitaciones de uso
En el sector de la soldadura industrial, la precisión y la fiabilidad son cruciales para lograr resultados de alta calidad. La soldadura de tuberías y bridas es una actividad que requiere gran cuidado, ya que las aplicaciones suelen incluir componentes de diferentes formas y tamaños, y el riesgo de errores puede comprometer la seguridad y la funcionalidad de toda la planta.
Las operaciones de sujeción y alineación de tubos se encuentran entre las más delicadas y complejas, y requieren herramientas altamente especializadas para garantizar un trabajo perfecto sin margen de error.
Los centradores de cadena están fabricadas para durar, con materiales robustos que garantizan su longevidad y resistencia al desgaste. Gracias a su diseño intuitivo y a su facilidad de uso, los Single Chain Clamps y Double Chain Clamps son herramientas que mejoran notablemente la eficacia en las operaciones de soldadura.
No obstante, los centradores no deben utilizarse como dispositivos de elevación. Es importante recordar que, aunque estas centradores son muy resistentes, no están diseñadas para utilizarse como dispositivos de elevación, y los accesorios siempre deben apoyarse por separado.
Las soluciones descritas están diseñadas para simplificar y acelerar las operaciones de soldadura. Ya sea para soldaduras pesadas, aplicaciones precisas o trabajos en espacios reducidos, existen centradores de tuberías para cada necesidad.
