La curva de calentamiento de un termo eléctrico Champion describe cómo aumenta la temperatura del agua desde que el depósito comienza a calentarse hasta que alcanza el valor fijado en el termostato. En el modelo Champion de 100 litros, la potencia nominal es de 1.500 W, la alimentación es de 220 V, el estanque es BIO-vitrificado, la resistencia es húmeda y el tiempo de recuperación indicado es de aproximadamente 4 horas y 40 minutos.
Ese tiempo no debe interpretarse como una cifra idéntica para todas las situaciones, porque el calentamiento depende de la temperatura del agua de red, la temperatura final seleccionada y la potencia eléctrica del termo. En su funcionamiento, el agua fría que proviene de la red general entra por la parte inferior del termo y es calentada a través de una resistencia eléctrica hasta una temperatura aproximada de 60ºC regulable por el usuario a través de un termostato.

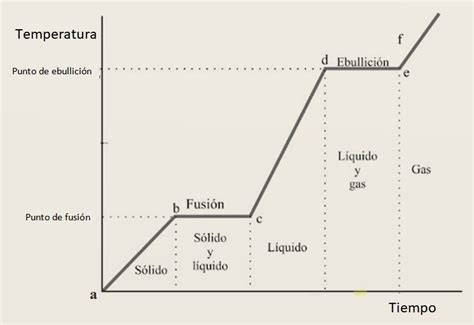

Qué significa la curva de calentamiento
La curva de calentamiento representa la evolución de la temperatura del agua en el tiempo. Al principio, la resistencia calienta con mayor rapidez el volumen de agua que está en contacto con ella, mientras que el resto del depósito aumenta progresivamente de temperatura. Por eso, que el termo empiece a entregar agua templada no significa necesariamente que todo el contenido del estanque haya alcanzado la temperatura configurada.
La resistencia eléctrica es el elemento fundamental del termo eléctrico y en general, es bastante rápida en su funcionamiento. La potencia eléctrica de las resistencias, por tanto, determina la velocidad a la que se calentará el agua: a mayor potencia, más rápido.
Hay que tener en cuenta que si el depósito se vacía por completo, es necesario esperar unos minutos para permitir que el termo caliente de nuevo el agua. El tiempo necesario para calentar el agua dependerá de la temperatura del agua de red, la temperatura final que se quiere alcanzar y de la potencia eléctrica del termo.
Datos del termo eléctrico Champion
| Característica | Dato |
|---|---|
| Capacidad | 100 litros |
| Potencia | 1500 W |
| Voltaje nominal | 220 V |
| Tecnología | Estanque BIO-vitrificado, resistencia húmeda |
| Peso neto | 25 Kg |
| Dimensiones | 46 x 93 cm |
| Montaje | Muro |
| Tiempo de recuperación | 4 hr. 40 min. aprox. |
| Norma | CE |
El termo eléctrico Champion utiliza un estanque BIO-vitrificado, control mecánico, aislación térmica de alta eficiencia y termostato regulable de fácil y cómodo manejo. El revestimiento del depósito y el aislamiento influyen directamente en la forma de la curva, porque reducen la pérdida de calor durante el calentamiento y mientras el agua permanece almacenada.
La resistencia húmeda permanece en contacto directo con el agua. La resistencia se encuentra dentro del agua donde la transmisión de calor es directa y más rápida. Sin embargo, las resistencias blindadas se desgastan y pierden rendimiento debido a la cal del agua y su sustitución requiere del vaciado completo del depósito.
Cómo se calcula el calentamiento de 100 litros
La energía necesaria para calentar el agua depende principalmente de tres valores: el volumen del depósito, la diferencia entre la temperatura inicial y la temperatura final, y la potencia de la resistencia. Para una aproximación física, el calentamiento de 100 litros de agua desde 12°C hasta 60°C requiere alrededor de 5,6 kWh de energía térmica.
Con una resistencia de 1,5 kW, el tiempo ideal de calentamiento sería de aproximadamente 3 horas y 45 minutos. El tiempo real indicado para el Champion es de aproximadamente 4 horas y 40 minutos, porque el proceso incluye pérdidas térmicas, variaciones de la temperatura del agua de entrada y el funcionamiento del termostato.
| Situación de cálculo | Temperatura inicial | Temperatura final | Resultado aproximado |
|---|---|---|---|
| Agua de red fría | 12°C | 60°C | El depósito requiere el ciclo completo de recuperación |
| Agua parcialmente templada | Temperatura superior a 12°C | 60°C | La recuperación es más rápida |
| Termostato configurado a menor temperatura | Temperatura de red | Menos de 60°C | La curva necesita menos energía |
| Depósito completamente vacío | Agua fría de red | Temperatura seleccionada | Se aproxima al tiempo de recuperación completo |
El valor de 4 horas y 40 minutos debe entenderse como un tiempo de recuperación aproximado para las condiciones de referencia del equipo. Si el agua de entrada llega más fría, el calentamiento puede prolongarse; si entra a una temperatura más alta o el termostato está configurado por debajo de 60°C, el ciclo puede ser más corto.
Etapas de la curva de calentamiento
Inicio del ciclo
Cuando el depósito comienza a llenarse o se utiliza una parte del agua caliente, el agua fría entra por la parte inferior del termo. El termostato detecta que la temperatura ha descendido y activa la resistencia eléctrica para recuperar el nivel seleccionado.
Durante esta primera etapa, el agua situada cerca de la resistencia aumenta de temperatura antes que el agua de las zonas superiores. El termo puede comenzar a suministrar agua templada aunque el depósito todavía no esté completamente recuperado.
Calentamiento progresivo
La resistencia transfiere calor al agua de forma continua mientras el termostato mantiene el ciclo activo. La temperatura media del depósito sube gradualmente y la cantidad de agua disponible a una temperatura útil aumenta con el tiempo.
La potencia de 1.500 W condiciona la velocidad de esta etapa. Normalmente, los termos habituales para aplicaciones domésticas de ACS oscilan entre 1KW y 3KW de potencia. En este sentido hay que tener en cuenta la potencia contratada por el usuario para evitar que salte la protección eléctrica.
Aproximación a la temperatura configurada
Cuando el agua se acerca a la temperatura seleccionada, el termostato interrumpe la alimentación de la resistencia. El corte evita que el agua siga calentándose indefinidamente y permite mantener el depósito dentro del rango previsto.
La temperatura aproximada de 60ºC es regulable por el usuario a través de un termostato. Una temperatura más alta aumenta la energía necesaria y una temperatura más baja reduce el tiempo de recuperación, aunque la cantidad de agua útil para las duchas también depende de la temperatura elegida y del consumo.
Mantenimiento de la temperatura
Una vez finalizado el calentamiento, el aislamiento térmico conserva el calor almacenado. Las únicas pérdidas térmicas vienen dadas del aislamiento exterior del termo, que actualmente suele ser bastante bueno.
Cuando el agua permanece almacenada durante varias horas, el depósito puede perder parte del calor y el termostato vuelve a activar la resistencia para compensar esa pérdida. Por ese motivo, la resistencia no solo trabaja después de vaciar el termo, sino también durante los ciclos de mantenimiento de la temperatura.
Como funciona un termo splendid
Qué ocurre cuando se consume agua caliente
El agua caliente se extrae desde la parte superior del depósito mientras el agua fría de red entra por la parte inferior. Al aumentar la proporción de agua fría dentro del estanque, la temperatura disponible comienza a descender y el termostato activa la resistencia para recuperar el calor.
Si el consumo es moderado, el termo puede entregar agua caliente mientras calienta simultáneamente el agua que acaba de entrar. Si el consumo supera la capacidad útil del depósito, la temperatura de salida disminuye y es necesario esperar a que finalice parte del ciclo de recuperación.
La capacidad del depósito. Una de las características principales de un termo eléctrico es que calientan el agua que contienen en el depósito, por lo tanto, lo primero que debemos hacer para elegir un termo eléctrico es calcular la capacidad que debe tener el depósito para que llegue a cubrir las necesidades de nuestra casa.
Tiempo de recuperación y cantidad de usuarios
Teniendo en cuenta que para una ducha se suelen consumir alrededor de unos 30 litros de agua se puede proyectar que para cada persona que vive se deben acumular entre 30-40 litros de agua caliente sanitaria. Como regla general, un termo eléctrico de 50-80 litros suele ser suficiente para una o dos personas, mientras que para una familia de 3-4 personas, se recomienda un termo de entre 100 y 150 litros.
Un depósito de 100 litros puede cubrir una demanda doméstica moderada, pero el número de duchas seguidas depende de la temperatura del agua de entrada, la temperatura configurada, la duración de cada ducha y el caudal. Si varias personas consumen agua caliente consecutivamente, el depósito puede necesitar un nuevo ciclo de recuperación.
| Uso orientativo | Capacidad mencionada | Observación |
|---|---|---|
| Una o dos personas | 50-80 litros | Suele ser suficiente para un uso doméstico normal |
| Tres o cuatro personas | 100-150 litros | Permite cubrir una demanda superior |
| Hogar grande o uso intensivo | 200 litros o más | Puede ser necesario para duchas frecuentes o varios consumos |
| Termo Champion descrito | 100 litros | Tiempo de recuperación aproximado de 4 hr. 40 min. |
Elegir una capacidad adecuada no solo garantiza un suministro constante de agua caliente, sino que también optimiza el consumo energético, evitando el desperdicio de energía en la calefacción de agua innecesaria. Si el depósito se queda corto, la curva de calentamiento tendrá que repetirse con mayor frecuencia y aumentará la posibilidad de que el agua caliente se agote durante los periodos de mayor consumo.
Influencia de la potencia de 1.500 W
La potencia nominal de 1.500 W equivale a 1,5 kW de potencia eléctrica mientras la resistencia está calentando. La potencia determina la rapidez con la que se incorpora energía al agua, pero no cambia por sí sola la cantidad total de energía que requiere calentar un volumen determinado desde una temperatura inicial hasta una final.
Una resistencia de mayor potencia podría completar antes el mismo calentamiento, pero también exigiría una instalación eléctrica capaz de soportar esa demanda. En viviendas convencionales hay que tener en cuenta la potencia contratada por el usuario para evitar que salte la protección eléctrica.
El termo eléctrico se conecta directamente a la red eléctrica a través de una base de enchufe convencional de 16 Amperios, con toma de tierra. Es aconsejable instalar un interruptor de corte bipolar, que permita la fácil desconexión del termo, en el momento de utilizar el baño o ducha.
Temperatura, consumo y rendimiento
Los termos eléctricos son equipos de producción de agua caliente mediante la conversión de energía eléctrica en térmica. El rendimiento de esta transformación es alta, muy cercana al 100% siempre y cuando la resistencia se encuentre en buen estado de mantenimiento.
En general, se podría afirmar que un termo eléctrico en condiciones puede aprovechar, sin problemas, en torno al 97-99% de la energía eléctrica. Las pérdidas principales se producen por el aislamiento del depósito, las tuberías y los ciclos de mantenimiento de la temperatura.
Calentar el depósito hasta una temperatura elevada aumenta la energía almacenada y puede proporcionar más agua mezclada con agua fría en el punto de consumo, pero también incrementa el tiempo de calentamiento y las pérdidas térmicas. El truco para bajar la cuenta: regular el termostato a 55-60°C y no a tope.
Resistencia húmeda y dureza del agua
La resistencia del Champion es húmeda, por lo que se encuentra en contacto directo con el agua. Esta configuración favorece una transmisión de calor directa y rápida, pero hace que la resistencia sea más sensible a la acumulación de cal.
En general, pueden ser de dos clases diferentes: Blindada: La resistencia se encuentra dentro del agua donde la transmisión de calor es directa y más rápida. Envainada: La resistencia va alojada en un cilindro y no está en contacto directo con el agua. Se desgasta menos, pero el agua tarda más en calentarse.
Las resistencias envainadas son una evolución tecnológica de las resistencias blindadas ya que estas se desgastan mucho y pierden rendimiento debido a la cal del agua y además su sustitución requiere del vaciado completo del depósito. En general, se recomienda recurrir a las resistencias blindadas sólo cuando el agua es particularmente blanda.
Elegir el mejor termo eléctrico para las características de tu hogar depende mucho de si el agua de la zona en la que el termo va a ser instalado tiene mucha concentración de cal, es decir, aguas duras, o no la tiene y por tanto se trata de aguas blandas.
Aislamiento, revestimiento y mantenimiento
El estanque BIO-vitrificado protege la superficie interior del depósito, mientras que la aislación térmica de alta eficiencia ayuda a conservar la temperatura alcanzada. También te debes fijar en el aislamiento del calderín que, cuanto mayor sea el espesor menor será la pérdida de calor y más se ahorrará en energía y tiempo.
El mantenimiento es especialmente importante en equipos con resistencia húmeda. La garantía es efectiva Sí se hace mantención cada año con el cambio del ánodo de Magnesio. En lugares de agua agresiva se recomienda mantenciones cada 6 meses.
El control mecánico y el termostato regulable permiten adaptar la temperatura al uso doméstico. La revisión y el mantenimiento deben realizarse con el equipo desconectado y por un técnico certificado cuando sea necesario intervenir en los componentes eléctricos o hidráulicos.
Instalación y ubicación
Lo normal es colocarlos cerca de los puntos de consumo de modo que si los puntos de utilización del agua caliente se encuentran a bastante distancia, es recomendable utilizar dos o más equipos, para evitar pérdidas de calor en las tuberías. No necesitan ni ventilación ni chimeneas ni salida de gases.
Para ayudar a minimizar las pérdidas de calor es muy importante elegir bien el sitio donde poner el termo, lo idóneo es instalarlo lo más cerca posible a un enchufe. Dentro del espacio del que dispongamos en el lugar elegido para la instalación, el termo se podrá colocar en vertical o en horizontal según el modelo.
La posición vertical es la instalación más recomendada para calentar el agua. La posición horizontal es la preferible para lugares específicos con poca altura. Sin duda, lo mejor es dejar la instalación en manos de un profesional certificado por la marca, ya que será la persona que conocerá perfectamente el producto y adecuará la instalación a las condiciones de la estancia y hará un trabajo seguro y fiable.
Cómo interpretar una curva de calentamiento real
Para analizar el funcionamiento del Champion, conviene distinguir entre la temperatura del agua situada cerca de la resistencia, la temperatura media del depósito y la temperatura del agua disponible en la salida. Estas temperaturas no tienen por qué coincidir durante las primeras etapas del ciclo.
Una curva de calentamiento más rápida al principio y más lenta al final es normal, porque cuando el agua se acerca a la temperatura configurada el termostato interrumpe y reanuda la resistencia para mantener el valor previsto. También pueden producirse pausas causadas por el control térmico y por la distribución del calor dentro del depósito.
El tiempo de recuperación indicado de 4 horas y 40 minutos aproximadamente debe compararse siempre bajo las mismas condiciones. No sería correcto comparar el tiempo del Champion con el de otro termo que utilice un volumen distinto, una potencia diferente, otra temperatura inicial o un termostato configurado de manera distinta.
Relación entre la curva y el consumo eléctrico
La electricidad consumida durante un ciclo depende de la energía que necesita el agua y de las pérdidas del sistema. Si el depósito parte de una temperatura más alta, la resistencia permanece encendida durante menos tiempo; si parte de agua fría, necesita completar prácticamente todo el ciclo.
La tarifa eléctrica de referencia ~$150/kWh (varía por distribuidora y comuna). Un termo eléctrico 100 L - pareja en departamento puede consumir del orden de 5-7 kWh por día según uso y temperatura de entrada del agua.
El consumo eléctrico estimado para ese caso es de aproximadamente 6 kWh/día y el consumo mensual de aproximadamente 180 kWh/mes. La tarifa eléctrica de referencia es de aproximadamente $150/kWh y el costo mensual de agua caliente se estima en aproximadamente $27.000/mes.
Este cálculo es orientativo y no representa necesariamente el consumo exacto del Champion, porque el gasto real cambia según el uso, la temperatura de entrada, la configuración del termostato, las pérdidas del depósito y el precio aplicado por la distribuidora.
Etiqueta energética y comparación de tecnologías
Desde el 26 de septiembre de 2015, los termos eléctricos están obligados a disponer de una etiqueta energética que identifique su clase energética según se especifica en las Directivas sobre el diseño ecológico Ecodesign (ErP) y de Etiquetado Energético (ELD).
La etiqueta energética se clasifica por letras y va desde la A+++ (mayor eficiencia) hasta la G (menor eficiencia). El consumo de energía del termo se calcula de manera anual en KWh en base a un perfil de carga estandarizado medido en laboratorio y que aparece definido en la etiqueta como M, L, XL etc.
Aunque el termo eléctrico tiene un alto rendimiento en su conversión eléctrico-térmica la realidad actual es que el equipo se considera poco eficiente en las condiciones actuales de generación eléctrica basada en una importante fracción de energía primaria no renovable. La bomba de calor aerotérmica puede consumir menos energía final debido a su alto rendimiento, mientras que el termo eléctrico transforma directamente la electricidad en calor.
El aporte de energía fotovoltaica en la propia vivienda a través de la tecnología solar de autoconsumo también ayudaría a este objetivo. En un proceso de descarbonización, la reducción del coeficiente de generación eléctrica mediante una mayor contribución de energías renovables puede mejorar el balance ambiental del termo eléctrico.
Errores al valorar el tiempo de calentamiento
- Confundir agua templada con depósito completamente recuperado. El termo puede entregar agua útil antes de que todo el volumen alcance la temperatura configurada.
- Comparar litros diferentes. Un depósito de 80 litros no necesita la misma energía ni el mismo tiempo que uno de 100 litros.
- Ignorar la temperatura inicial. El agua de red fría exige un ciclo más largo que el agua que ya ha sido parcialmente calentada.
- Considerar únicamente la potencia. Una mayor potencia acelera el calentamiento, pero la energía total también depende del volumen y del salto térmico.
- Descuidar la cal. La acumulación de cal puede reducir el rendimiento de la resistencia húmeda y modificar el tiempo real de recuperación.
- Separar el termo de los puntos de consumo. Las tuberías largas incrementan las pérdidas de calor y pueden hacer que el agua tarde más en llegar caliente.
Cuándo puede ser suficiente un Champion de 100 litros
Un termo eléctrico de 100 litros puede ser una solución adecuada cuando no hay gas central, se busca una instalación autónoma y el consumo diario es moderado. El termo eléctrico es autónomo: tiene una resistencia adentro que calienta el agua directamente con electricidad y la entrega lista para la ducha o la llave.
No necesita gas, ni chimenea, ni otra máquina. La instalación es simple, mural o de piso, y no requiere revisión SEC de gas porque es solo eléctrico. Para una vivienda con una o dos personas, la recuperación puede ajustarse a un uso normal si se distribuyen los consumos y se evita vaciar por completo el depósito en periodos consecutivos.
Para una familia de 3-4 personas, se recomienda un termo de entre 100 y 150 litros. Si se trata de un hogar más grande o con un uso intensivo de agua caliente, un termo de 200 litros o más será necesario.
Cuándo conviene otro sistema
Para consumos elevados, varias duchas seguidas o viviendas grandes, el tiempo de recuperación de un termo eléctrico puede ser una limitación. Un acumulador con serpentín no genera calor: recibe agua caliente desde una caldera, una bomba de calor o un sistema solar a través de un tubo en espiral y la guarda.
El acumulador es solo el estanque: el calor viene de afuera. Un acumulador con serpentín necesita una fuente de calor externa conectada: típicamente una caldera a gas, una bomba de calor o paneles solares térmicos.
Una caldera o una bomba de calor puede alimentar un depósito de mayor volumen y recuperar el agua caliente con una fuente externa. Para una familia grande con uso intenso, casi siempre conviene un acumulador alimentado por caldera o solar.
Preguntas frecuentes sobre la curva de calentamiento Champion
¿Cuánto tarda en calentarse el termo Champion de 100 litros?
El tiempo de recuperación indicado es de aproximadamente 4 horas y 40 minutos. El tiempo necesario para calentar el agua dependerá de la temperatura del agua de red, la temperatura final que se quiere alcanzar y de la potencia eléctrica del termo.
¿La curva siempre tiene la misma duración?
No. La duración cambia si el agua entra más fría o más caliente, si el depósito está completamente vacío, si el termostato se ajusta a otra temperatura o si existen pérdidas adicionales en la instalación.
¿Qué potencia tiene el Champion?
El modelo descrito tiene una potencia de 1.500 W, un voltaje nominal de 220 V y una capacidad de 100 litros.
¿Qué tipo de resistencia utiliza?
Utiliza una resistencia húmeda. La resistencia se encuentra dentro del agua donde la transmisión de calor es directa y más rápida, aunque requiere prestar atención a la dureza del agua y al mantenimiento.
¿Qué temperatura alcanza?
El agua se calienta hasta una temperatura aproximada de 60ºC regulable por el usuario a través de un termostato. La temperatura máxima exacta de funcionamiento depende de la regulación y de las condiciones del equipo.
¿Qué sucede si se vacía el depósito?
Si el depósito se vacía por completo, es necesario esperar unos minutos para permitir que el termo caliente de nuevo el agua. En el caso del Champion, la recuperación completa puede aproximarse a 4 horas y 40 minutos bajo las condiciones de referencia.
¿La potencia de 1.500 W implica un consumo constante?
No. Los 1.500 W corresponden a la potencia de la resistencia mientras está activa. Cuando el agua alcanza la temperatura configurada, el termostato interrumpe el calentamiento y la resistencia vuelve a funcionar cuando es necesario recuperar la temperatura.
¿Cómo se puede reducir el tiempo de recuperación?
El tiempo puede reducirse si el depósito no se vacía completamente, si la temperatura del agua de entrada es más alta o si se selecciona una temperatura final menor. La potencia eléctrica de las resistencias determina la velocidad a la que se calentará el agua: a mayor potencia, más rápido.
