El alternador es el componente encargado de generar la energía eléctrica necesaria para recargar la batería y alimentar los sistemas eléctricos del vehículo mientras el motor está en funcionamiento. Su función principal es mantener la batería cargada y suministrar corriente continua (CC) a todos los sistemas eléctricos del vehículo mientras el motor está en marcha.
El alternador convierte la energía mecánica del motor en energía eléctrica mediante el principio de inducción electromagnética. La corriente se genera inicialmente como corriente alterna (CA), se transforma en corriente continua mediante el puente rectificador y se mantiene dentro de un rango estable gracias al regulador de voltaje.
Qué es el alternador y cuál es su función
El alternador (también conocido como generador eléctrico del automóvil) convierte la energía mecánica del motor en energía eléctrica aprovechable. Su función principal es mantener la batería cargada y suministrar corriente continua (DC) a todos los sistemas eléctricos del vehículo mientras el motor está en marcha.
El alternador de un auto es un dispositivo electromagnético que convierte energía mecánica en energía eléctrica mediante el principio de inducción electromagnética. La función primordial del alternador consiste en generar la electricidad necesaria para todos los sistemas del vehículo mientras el motor está en funcionamiento, permitiendo que la batería se mantenga cargada.
El alternador de un auto produce inicialmente corriente alterna (CA) mediante la rotación del rotor dentro del estator. El campo magnético generado por este movimiento induce corriente eléctrica que luego se convierte en corriente continua mediante un conjunto de diodos rectificadores integrados en el alternador.
La corriente continua generada por el alternador se dirige hacia la batería, donde se utiliza para cargarla y mantenerla en condiciones óptimas. Además, la energía eléctrica generada se distribuye a través del sistema eléctrico del vehículo, alimentando luces, sistemas de encendido, sistemas de climatización, radio y otros componentes eléctricos.
Cómo funciona el alternador
Cuando el motor del vehículo está en marcha, gira una polea conectada al alternador. Esta rotación hace que un rotor, que contiene un conjunto de bobinas y núcleos magnéticos, gire dentro de un conjunto de bobinas fijas, conocidas como estator.
La polea del alternador está conectada al eje del rotor y es impulsada por la correa del motor. La rotación de la polea gira el rotor, lo que inicia la generación de energía eléctrica.
1. Giro del rotor
Al arrancar el vehículo, la correa de transmisión impulsa el rotor dentro del alternador, creando un campo magnético en movimiento. El rotor está unido al cigüeñal mediante una correa, de modo que al girar el motor, el rotor también rota dentro de la carcasa del alternador.
2. Generación del campo magnético
A medida que el rotor gira, se induce un campo magnético en las bobinas del estator debido al flujo de corriente eléctrica a través de las bobinas del rotor. El rotor actúa como electroimán móvil.
Cuando el rotor gira dentro del estátor, genera un campo magnético rotativo, el cual atraviesa las bobinas del estátor, induciendo una corriente eléctrica en ellas según sus principios.
3. Producción de corriente alterna
La rotación del rotor y la interacción con el estator generan una corriente alterna (CA) en las bobinas del estator. El estator está compuesto por un conjunto de bobinas fijas que rodean al rotor.
La función principal del estator es generar corriente. El estator representa en el alternador las tres bobinas que están sujetas al campo magnético del rotor. En la salida de las fases de las bobinas obtendremos la tensión inducida del rotor.
4. Rectificación de la corriente
La corriente alterna generada en el estator no es adecuada para cargar la batería ni para alimentar los componentes eléctricos del vehículo, que funcionan con corriente continua (CC). Por lo tanto, el alternador cuenta con un puente rectificador, que convierte la corriente alterna en corriente continua al eliminar las partes negativas de la señal, generando así una corriente unidireccional.
5. Regulación del voltaje
Para garantizar que la energía eléctrica generada por el alternador sea adecuada para cargar la batería y alimentar el sistema eléctrico, el alternador incluye un regulador de voltaje. El regulador de voltaje controla la cantidad de energía eléctrica que se envía a la batería y los componentes eléctricos, manteniendo un voltaje constante y evitando sobrecargas.
El regulador de voltaje monitorea la salida y ajusta la excitación del rotor para mantener la tensión dentro del rango óptimo de 13.5-14.5 V.
6. Alimentación del vehículo
El alternador de un auto mantiene un papel activo y constante durante toda la experiencia de conducción. Durante el funcionamiento del motor, el alternador genera la electricidad necesaria para todos los sistemas desde la computadora hasta las luces sin importar las condiciones de manejo.
A medida que aumentas la velocidad o enciendes más accesorios eléctricos como el aire acondicionado o faros, comprender qué es el alternador de un auto te permite apreciar cómo responde incrementando su producción de energía. Esta adaptabilidad sirve para mantener el equilibrio eléctrico del vehículo en todo momento.
Cómo funcionan los alternadores: Generador de electricidad para automóviles

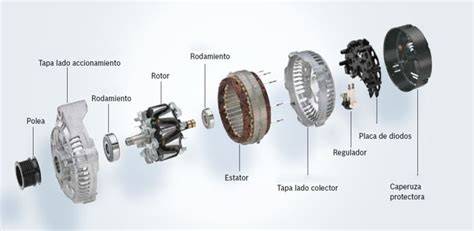

Partes principales del alternador
| Parte | Función principal |
|---|---|
| Rotor | Generar el campo electromagnético que induce corriente en el estator. |
| Estator | Generar corriente alterna mediante la inducción electromagnética. |
| Puente rectificador | Transformar la corriente alterna en corriente continua. |
| Regulador de voltaje | Mantener estable la tensión entregada a la batería y al sistema eléctrico. |
| Polea | Transmitir el movimiento del motor al rotor mediante la correa. |
| Cojinetes | Permitir el giro suave del rotor y reducir la fricción. |
| Carcasa | Proteger los componentes internos y proporcionar conexión a tierra. |
| Diodos | Permitir el paso de corriente en una sola dirección. |
| Escobillas y portaescobillas | Transmitir corriente al rotor giratorio. |
| Ventilador | Disipar el calor y evitar el sobrecalentamiento. |
Rotor o inductor
También conocido como armadura, el rotor es una parte giratoria del alternador que contiene bobinas y núcleos magnéticos. La rotación del rotor dentro del estator genera el campo magnético necesario para la inducción electromagnética.
El rotor actúa como electroimán móvil. Está unido al cigüeñal mediante una correa, de modo que al girar el motor, el rotor también rota dentro de la carcasa del alternador.
Está compuesto por el eje, bobinas y garras polares. Su función es generar un campo electromagnético que inducirá corriente alterna en el estator.
El diámetro y el ancho de la bobina y de la garra polar determinan el campo magnético del rotor. Este campo, junto con el diámetro y ancho del estator, determinan la potencia del alternador.
Composición y funcionamiento del rotor
El rotor está formado por un conjunto de bobinas de alambre de cobre o aluminio enrolladas alrededor de un núcleo de hierro laminado.
Está conectado al sistema de control del vehículo, que regula la cantidad de corriente eléctrica suministrada al rotor para controlar la intensidad del campo magnético generado y, por lo tanto, la cantidad de energía eléctrica producida.
Cuando el rotor gira dentro del estátor, genera un campo magnético rotativo, el cual atraviesa las bobinas del estátor, induciendo una corriente eléctrica en ellas según sus principios.
Estator o inducido
El estator es una parte fija del alternador que contiene un conjunto de bobinas y núcleos magnéticos. Las bobinas del estator generan corriente eléctrica mediante la inducción electromagnética cuando el rotor gira dentro de él.
El estator está compuesto por un conjunto de bobinas fijas que rodean al rotor. Al girar el rotor, el campo magnético variable induce corriente alterna (AC) en estas bobinas.
El estator consiste en un conjunto de bobinas de alambre enrolladas alrededor de un núcleo de hierro laminado, diseñado para provocar corriente eléctrica cuando se expone a un campo magnético rotativo generado por el rotor.
El estator soporta las bobinas y, al mismo tiempo, concentra las líneas del campo magnético.
Características del estator
- Está compuesto por un conjunto de bobinas de alambre de cobre o aluminio enrolladas a un núcleo de hierro laminado.
- Estas están colocadas de manera específica para maximizar la eficiencia en la generación de corriente eléctrica.
- El núcleo de hierro laminado proporciona un camino de baja resistencia para el flujo magnético generado por el rotor, lo que aumenta la eficiencia del proceso de inducción electromagnética.
- Las bobinas están cuidadosamente aisladas para prevenir cortocircuitos y garantizar un flujo de corriente eléctrica seguro y confiable.
Cuando el rotor gira dentro del estátor, genera un campo magnético rotativo, el cual atraviesa las bobinas del estátor, induciendo una corriente eléctrica en ellas según sus principios.
Polea del alternador
La polea del alternador está conectada al eje del rotor y es impulsada por la correa del motor. La rotación de la polea gira el rotor, lo que inicia la generación de energía eléctrica.
La polea es la pieza que conecta mecánicamente el alternador con el motor a través de la correa. Debido al contacto directo con la correa, la polea sufre mucho fricción, lo que puede provocar el desgaste de la pieza.
La polea es una pieza esencial que desempeña un papel fundamental. Esta es la responsable de transmitir la potencia mecánica necesaria para generar energía eléctrica.
Al estar unida al cigüeñal a través de una correa de transmisión, la polea del alternador gira en conjunto con el motor, aprovechando su movimiento rotativo para activar el rotor.
Características de la polea
- Suelen estar fabricadas de materiales resistentes como el acero o el aluminio, garantizando durabilidad y resistencia a las tensiones y fuerzas de rotación.
- Está formada para albergar la correa de transmisión, asegurando un ajuste perfecto que permite la transferencia de potencia desde el motor al alternador.
- El diámetro y número de ranuras pueden variar según el diseño y las especificaciones del vehículo e influyen en la relación de transmisión y la velocidad de rotación del alternador.
- La polea del alternador se acopla de manera segura al cigüeñal del motor, garantizando una transmisión eficiente de la potencia mecánica y minimizando la pérdida de energía.
Polea rueda libre o polea loca
La polea loca es la polea rueda libre, también llamada polea libre del alternador. Esta pieza gira libremente y absorbe aciclismos y vibraciones del motor.
Evita el deslizamiento de la correa sin interferir en su movimiento y cuenta con una cubierta protectora que evita daños durante el montaje. Puede superar las 12,000 RPM.
La función de la polea rueda libre es proteger el sistema de accionamiento a través de la correa, filtrando las vibraciones torsionales del motor para prolongar la vida útil del accionamiento por correa.
También permite que el rotor del alternador gire libremente cuando el motor desacelera o se apaga, promoviendo la máxima eficiencia del sistema, ahorro de combustible y reducción de las emisiones de CO2.
La polea rueda libre y la polea rígida funcionan de manera diferente. El rotor de la polea loca gira libremente, lo cual no sucede con la polea rígida.
Cambiar una polea rueda libre por una rígida puede dañar tanto la pieza como otros componentes, como la correa, comprometiendo incluso el alternador.
Puente rectificador y diodos
El puente rectificador convierte la corriente alterna (CA) generada por el alternador en corriente continua (CC), que es la forma de energía eléctrica utilizada por la mayoría de los componentes del vehículo.
El puente rectificador consta de cuatro diodos dispuestos en una configuración específica y permite convertir la corriente alterna en corriente continua.
Los diodos son componentes eléctricos que forman parte del puente rectificador. Son responsables de permitir que la corriente fluya en una sola dirección, convirtiendo la corriente alterna en corriente continua.
Cómo funciona la rectificación
Durante la mitad del ciclo de la corriente alterna, dos diodos conducen la corriente en una dirección a través del circuito, mientras que los otros dos diodos bloquean el flujo en la dirección opuesta.
Durante la otra mitad del ciclo, la polaridad se invierte y los diodos alternan su función, resultando en una corriente continua que fluye en una sola dirección a través del circuito.
Los componentes eléctricos que garantizan esta rectificación son los diodos. Para que puedan funcionar, deben estar conectados eléctricamente en un puente rectificador.
Esta conexión eléctrica es garantizada por el conector, una parte de plástico que contiene las conexiones de cobre.
Regulador de voltaje
El regulador de voltaje controla la cantidad de energía eléctrica generada por el alternador y la envía a la batería y al sistema eléctrico del vehículo.
Mantiene el voltaje dentro de un rango constante para evitar sobrecargas o daños a la batería y otros componentes eléctricos.
El regulador de voltaje ajusta la cantidad de corriente que el alternador entrega, manteniendo un voltaje estable entre 13.5 V y 14.5 V para evitar la sobrecarga de la batería o daños en los componentes eléctricos.
Componentes y funcionamiento del regulador
Este componente está compuesto por el módulo electrónico (regulador de tensión), escobilla (suministra tensión al rotor) y condensador (filtro).
El regulador debe mantener la tensión regulada dentro de los parámetros preestablecidos. La función básica del regulador se puede representar como un interruptor que abre y cierra.
Cuando la tensión es demasiado alta, abre el interruptor de excitación del rotor, disminuyendo la tensión del alternador. Y cuando la tensión es demasiado baja, cierra el circuito, aumentando la corriente de excitación del rotor.
Cuando la tensión excede un nivel establecido, el regulador reduce la corriente de campo que circula a través del rotor del alternador, lo que a su vez reduce la producción de energía.
Del mismo modo, cuando la tensión cae por debajo de un nivel anticipado, el regulador aumenta la corriente de campo para aumentar la producción de energía.
Escobillas, portaescobillas y anillos rozantes
Algunos alternadores utilizan escobillas, piezas conductoras, y un portaescobillas para mantener el contacto eléctrico con el rotor giratorio. Estas escobillas proporcionan la corriente al rotor para generar el campo magnético.
El anillo rozante proporciona una conexión entre el estátor y el rotor y permite la transferencia de energía eléctrica necesaria para su funcionamiento.
El anillo rozante está montado en el eje del rotor y gira junto con él. Cuando el rotor gira dentro del estátor, el anillo rozante hace contacto con las escobillas del regulador de voltaje.
Este contacto deslizante permite que la corriente eléctrica fluya desde el estátor hacia el rotor, creando un campo magnético en el proceso.
Características de los anillos rozantes
- Está hecho de un material conductor como el cobre o el bronce, que proporciona una baja resistencia eléctrica y una buena conductividad.
- Su superficie está diseñada para ser lisa y pulida, lo que garantiza un contacto adecuado y un deslizamiento suave de las escobillas del regulador de voltaje.
- Está creado para soportar el desgaste causado por el contacto constante con las escobillas del regulador de voltaje durante la vida útil del alternador.
Cojinetes, soportes y eje
Los cojinetes permiten que el rotor gire suavemente dentro del estator. Están diseñados para reducir la fricción y el desgaste durante el funcionamiento del alternador.
Los soportes y cojinetes aseguran el montaje de los componentes. Garantizan que el alternador soporte los niveles de vibración.
El cojinete frontal proporciona soporte para el rotor y estator, asegurando la fijación mecánica del alternador en el bloque del motor.
Los cojinetes deben garantizar que el alternador soporte los niveles de vibración de cada aplicación.
Carcasa, caja y cubierta
La carcasa del alternador protege y contiene todas las partes internas. También sirve como punto de conexión a tierra para el sistema eléctrico del vehículo.
La cubierta plástica protege los contactos eléctricos del puente rectificador y evita el acceso a los terminales eléctricos durante el mantenimiento del motor térmico.
La carcasa permite mantener agrupados el rotor, el estator, el puente rectificador, el regulador, los cojinetes y las conexiones eléctricas en un conjunto protegido.
Ventilador de enfriamiento
En algunos modelos de alternadores, puede haber una cubierta de ventilación para ayudar a mantener una temperatura adecuada durante el funcionamiento.
El ventilador de enfriamiento influye en el mantenimiento de la temperatura adecuada dentro del alternador. Su función esencial es garantizar que el alternador opere a una temperatura óptima, evitando el sobrecalentamiento y asegurando un funcionamiento eficiente a largo plazo.
El ventilador, ubicado dentro de la carcasa del alternador, se activa automáticamente para aspirar aire fresco del entorno y expulsar el aire caliente generado por el funcionamiento de la pieza.
Este flujo de aire constante ayuda a mantener la temperatura interna dentro de límites seguros, asegurando un funcionamiento óptimo del alternador.
Está equipado con aspas, diseñadas para operar de manera silenciosa y eficiente, y creadas específicamente para maximizar el flujo de aire y la eficiencia de enfriamiento, minimizando la resistencia al aire y maximizando la capacidad de refrigeración.
Es importante realizar un mantenimiento regular del ventilador de enfriamiento del alternador, incluida la limpieza de las aspas y la carcasa para garantizar un flujo de aire sin obstrucciones y un rendimiento óptimo en todo momento.
Cables del alternador
Los cables del alternador son parte del sistema eléctrico de un vehículo y están diseñados para transmitir la corriente eléctrica generada por el alternador hacia la batería y el resto del sistema eléctrico del automóvil.
Cable positivo del alternador
Este cable conecta la terminal de salida positiva del alternador con la batería y el sistema eléctrico del vehículo. La corriente eléctrica generada por el alternador fluye a través de este cable hacia la batería, donde se almacena y se utiliza para alimentar los componentes eléctricos del automóvil.
Cable de conexión a tierra
El cable de conexión a tierra del alternador conecta la carcasa o el chasis del alternador a un punto de conexión a tierra en el chasis del vehículo.
Proporciona una vía para que la corriente fluya desde el alternador a través de la batería y el sistema eléctrico hacia el suelo.
Cable de carga a la batería
Este cable conecta la terminal de salida del alternador directamente a la terminal positiva de la batería. Su función principal es cargar la batería mientras el motor está en marcha.
Cable del regulador de voltaje
En algunos sistemas, especialmente en alternadores más antiguos, puede haber un cable que conecta el regulador de voltaje con el alternador.
Cable de detección de carga
En algunos vehículos modernos, hay un cable de detección de carga que conecta el alternador con el sistema de control del motor.
Este cable proporciona información al sistema de gestión del motor para ajustar la carga del alternador según las demandas eléctricas del vehículo y las condiciones de conducción.
Es importante asegurarse de que los cables del alternador estén en buen estado, bien conectados y sin daños. Los cables dañados o conexiones sueltas pueden afectar el rendimiento del sistema eléctrico del vehículo y la carga de la batería.
Relación entre el alternador y la batería
El alternador, la batería y el motor de arranque forman el trío fundamental del sistema eléctrico, trabajando en perfecta sincronía, pero cumplen funciones completamente diferentes.
- El alternador genera electricidad continua mientras el motor está funcionando para alimentar todos los sistemas eléctricos del vehículo y recargar la batería simultáneamente.
- La batería almacena energía química que se convierte en electricidad cuando es necesario, principalmente para arrancar el motor y mantener sistemas básicos cuando este está apagado.
- El motor de arranque utiliza la energía de la batería para crear el impulso mecánico inicial que pone en marcha el motor de combustión.
Averías frecuentes del alternador
Las averías del alternador pueden afectar gravemente la carga de la batería y el funcionamiento de los sistemas eléctricos del vehículo.
Fallo en los diodos
Si uno o varios diodos fallan, el alternador puede generar una corriente irregular, lo que podría afectar la carga de la batería y el suministro de energía a los componentes eléctricos.
Regulador de voltaje defectuoso
Si el regulador falla, el alternador podría generar un voltaje incorrecto, lo que podría causar problemas de carga de la batería y dañar componentes eléctricos sensibles.
Cojinetes desgastados
Si los cojinetes se desgastan, pueden generar ruidos anormales, vibraciones y, en casos extremos, causar la falla completa del alternador.
Estator dañado
Si el estator, que contiene las bobinas y núcleos magnéticos, sufre daños, la generación de energía eléctrica podría verse afectada, lo que resultaría en una carga inadecuada de la batería y en problemas con los sistemas eléctricos.
Cuando el estator se quema, la conversión de energía mecánica en energía eléctrica se ve comprometida.
Fallas en las conexiones eléctricas
Cables o conexiones eléctricas desgastados, corroídos o sueltos pueden interrumpir el flujo de corriente entre el alternador, la batería y el sistema eléctrico, lo que afectaría la carga de la batería y el funcionamiento de los componentes eléctricos.
Desgaste de la polea
Si la polea del alternador está desgastada, puede afectar el giro del rotor y, por lo tanto, la generación de energía eléctrica.
Al realizar el diagnóstico, se recomienda analizar visualmente el conjunto para verificar si hay posibles daños que puedan afectar la correa, incluso provocando su ruptura, o desbalancear el eje del rotor.
Problemas de ventilación
Si el ventilador falla, el alternador podría sobrecalentarse y sufrir daños.
Cómo diagnosticar un estator
Hay tres análisis que se deben realizar al desmontar para diagnosticar fallas en el estator.
- Observa la condición de contaminación por agua, aceite, polvo o barro, que puede causar sobrecalentamiento y generar un cortocircuito.
- Verifica si hay algún hilo de cobre roto en el enrollado del estator, lo que puede ser provocado por contacto mecánico a través de una llave o incluso por un golpe, interfiriendo directamente en su funcionamiento y causando un cortocircuito.
- Evalúa el balanceo del estator, utilizando herramientas técnicas específicas.
Síntomas de un alternador defectuoso
Los problemas del alternador pueden manifestarse de distintas formas en el funcionamiento del vehículo.
- Descarga rápida de la batería: Sin la recarga proporcionada por el alternador, la batería pierde carga en pocos minutos de uso.
- Luces tenues o parpadeantes: Un alternador deficiente no mantiene un voltaje estable, afectando la intensidad lumínica.
- Dificultad para arrancar: Al fallar la generación de corriente, la batería no tiene la energía necesaria para activar el motor de arranque.
- Apagones durante la marcha: En casos severos, el motor puede detenerse si la alimentación eléctrica es insuficiente.
- El testigo de la batería se enciende en el tablero.
- Se perciben sonidos poco comunes, como rechinidos.
- Se percibe olor a goma quemada.
- Se observan variaciones de intensidad en los componentes eléctricos del vehículo dependiendo de la velocidad o potencia a la que circula el vehículo.
Si tu vehículo tiene problemas eléctricos, como luces tenues, problemas de encendido, o si ves que el indicador de batería en el tablero está encendido, es recomendable que consultes con un mecánico para realizar un diagnóstico y reparar cualquier avería en el alternador.
Comprobación y mantenimiento del alternador
Antes de asumir que el problema es con el alternador, asegúrate de que la batería esté en buen estado y tenga suficiente carga. Un alternador puede no funcionar correctamente si la batería está agotada.
Asegúrate de que todas las conexiones eléctricas estén en buen estado y bien conectadas. La corrosión o las conexiones sueltas pueden causar problemas en la carga de la batería.
Verifica si las correas del alternador están en buen estado y ajustadas correctamente. Las correas flojas o gastadas pueden afectar la capacidad del alternador para cargar la batería.
Inspeccionar el estado de la correa de transmisión y la alineación de poleas para evitar deslizamientos.
Revisar periódicamente la tensión de salida con un multímetro, comprobando que se mantenga entre 13.5 V y 14.5 V.
Con el motor en marcha, deberías leer una tensión de alrededor de 13.5 a 14.5 voltios en la batería. Si la tensión es significativamente más baja o más alta, podría indicar un problema con el alternador.
Controlar la temperatura de trabajo del alternador y limpiar los conductos de ventilación para garantizar la disipación de calor.
Mantener el alternador en óptimas condiciones prolonga la vida útil de la batería y garantiza el funcionamiento confiable de todos los sistemas eléctricos del vehículo.
Reparación del alternador
Reparar un alternador puede ser una tarea complicada y requiere conocimientos técnicos en mecánica automotriz y manejo de sistemas eléctricos. Si no tienes experiencia en este tipo de trabajo, es recomendable buscar la ayuda de un profesional.
Los problemas de carga pueden deberse a un regulador de voltaje defectuoso. Si has confirmado que el alternador no está generando la tensión adecuada, puedes considerar reemplazar el regulador de voltaje, si es una pieza separada en tu alternador.
Si tienes experiencia en mecánica y en la reparación de sistemas eléctricos, podrías desmontar el alternador y reemplazar componentes internos como escobillas, rotores, diodos o devanados.
Recuerda que estos pasos son generales y pueden variar según el modelo y la marca del vehículo. Si no estás seguro de lo que estás haciendo, es recomendable buscar la ayuda de un profesional.
tags: #partes #del #alternador
