La iluminación reglamentaria para una cancha de bádminton debe proporcionar una visibilidad uniforme, suficiente y estable para que los jugadores sigan el volante sin deslumbramientos, parpadeos, sombras ni contrastes excesivos. En instalaciones profesionales, el nivel de iluminación debe ser superior a 300 lux y la iluminación vertical debe ser mayor que la mitad de la iluminación horizontal.
La disposición de las luminarias es tan importante como su potencia. En canchas de bádminton al aire libre deben utilizarse fuentes de luz laterales superiores, evitando las fuentes de luz natural y las luminarias directamente situadas sobre la cancha, porque una lámpara orientada hacia arriba o hacia abajo puede afectar la visión de los jugadores al golpear el volante.
Requisitos básicos de la iluminación para bádminton
Es cierto que las instalaciones profesionales de bádminton tienen requisitos estrictos en cuanto a la iluminación, por lo que es necesario comprender mejor los diversos requisitos de hardware y software de las luces. En primer lugar, las lámparas deben ser de buena calidad, no parpadear, no deslumbrar y la luz debe ser lo más suave posible.
Otro aspecto importante es la luminosidad. Según el tamaño del espacio, la iluminación debe distribuirse adecuadamente. No debe haber zonas particularmente brillantes ni oscuras, y la iluminación debe ser uniforme. El requisito de iluminación es superior a 300 lux, y la iluminación vertical debe ser mayor que la mitad de la iluminación horizontal.
La iluminancia se refiere a la cantidad de luz, medida en lux, que el estadio proporciona a la teletransportación. En general, cuanto más rápido sea el movimiento y más pequeño sea el objeto en movimiento, mayor será el nivel de luz requerido.
La iluminación uniforme exige una distribución equilibrada de la luz para que los ojos de las personas y las cámaras de televisión no tengan que adaptarse constantemente a diferentes niveles de luz. Una cancha correctamente iluminada no debe presentar puntos oscuros, áreas excesivamente brillantes ni discontinuidades visuales.
Altura y ubicación de las luminarias
La altura de la lámpara instalada es muy importante. Si la luz se instala sobre la cancha, lo ideal es que esté a más de 10 metros de altura; de lo contrario, será muy fácil golpear la pelota de bádminton.
La iluminación reglamentaria para bádminton exige que no se utilicen fuentes de luz natural ni luces directas superiores, como en los partidos de baloncesto. Se deben utilizar fuentes de luz laterales superiores.
Esto se debe a razones técnicas, ya que una lámpara de alta potencia independiente, orientada hacia arriba o hacia abajo, afectaría el movimiento de los jugadores al golpear la pelota. En la práctica, si una cancha diseñada para baloncesto se utiliza directamente para bádminton, la fuente de luz estaría demasiado alta y su posición sería inadecuada, lo que afectaría el rendimiento de los atletas.
La iluminación de las canchas de bádminton al aire libre requiere una planificación específica de la ubicación de los postes, la orientación de los proyectores y la altura de montaje. El diseño debe dirigir la luz hacia la superficie de juego desde posiciones laterales superiores, sin crear puntos de luz dentro del campo visual de los jugadores.
Iluminación horizontal y vertical
La iluminación horizontal permite distinguir la superficie de juego, las líneas de la cancha y las zonas de desplazamiento. La iluminación vertical es necesaria para que los jugadores puedan percibir correctamente el volante durante sus trayectorias ascendentes y descendentes.
En los recintos deportivos, la iluminación incluye la iluminancia horizontal y la iluminancia vertical, la primera se requiere en la mayoría de los estadios y la segunda generalmente se requiere en los estadios con transmisiones de televisión.
La iluminancia vertical promedio se refiere al nivel de iluminancia de la luz en un plano vertical. La iluminancia vertical se mide sobre una superficie hipotética colocada verticalmente.
En una cancha de bádminton, la iluminación vertical debe ser mayor que la mitad de la iluminación horizontal. Este criterio ayuda a evitar que el volante desaparezca visualmente cuando asciende, cambia de dirección o se desplaza por encima de la altura de la red.
Uniformidad de la iluminación
La uniformidad de la iluminancia se refiere a la relación entre la iluminancia mínima y la iluminancia media o la iluminancia máxima en una superficie determinada. Cuanto mayor sea el valor, más uniforme será la distribución de la luz y más cómoda la experiencia visual.
Generalmente hay dos métodos de medición:
- Min/Promedio: esta es la relación entre la iluminancia mínima y la iluminancia promedio.
- Mín./Máx.: esta es la relación entre la iluminancia mínima y la iluminancia máxima.
Para crear condiciones de iluminación equilibradas, debe haber suficiente uniformidad para que los ojos de las personas y las cámaras de televisión no tengan que adaptarse constantemente a diferentes niveles de luz.
La iluminación uniforme en toda la cancha facilita el seguimiento del volante, reduce la fatiga visual y evita que los jugadores calculen mal las trayectorias. La distribución debe cubrir de manera equilibrada las líneas de fondo, las zonas de servicio, la red y los laterales de la cancha.
Control del deslumbramiento
El deslumbramiento se refiere a condiciones visuales que causan incomodidad visual y reducen la visibilidad de los objetos debido a una distribución de brillo inadecuada o a contrastes de brillo extremos en el espacio o el tiempo.
El deslumbramiento suele ser una percepción de la luz en el campo de visión a la que el ojo humano no se puede adaptar y puede causar disgusto, incomodidad e incluso pérdida de la visión. El deslumbramiento incómodo en la cancha es causado por un cierto punto, como una lámpara, que es demasiado brillante.
Las luminarias deben instalarse de forma que los jugadores no observen directamente la fuente luminosa durante el saque, los desplazamientos o los golpes elevados. La altura adecuada, la orientación lateral superior, los ángulos de haz precisos y los elementos antideslumbrantes son factores esenciales para controlar este problema.
Las modernas luces LED con características antideslumbrantes, como difusores o pantallas, mejoran significativamente las condiciones de juego, mientras que los ángulos de haz precisos o las pantallas minimizan la dispersión de la luz en las áreas circundantes, evitando la contaminación lumínica.
Temperatura de color y reproducción cromática
La temperatura de color correlacionada es el color de la superficie de la fuente de luz, que es diferente de la reproducción cromática. Las diferentes temperaturas de color dan diferentes percepciones, generalmente cálidas o frías.
La temperatura de color se define en Kelvin. Cuanto menor sea el valor, más cálido se verá el color. Por ejemplo, el 2700K tiene una apariencia de color más cálido que el 4000K. Cuanto mayor sea el valor, más frío se verá el color.
La temperatura de color puede hacer que los jugadores se concentren, por lo que la iluminación del estadio generalmente elige temperaturas altas y bajas, como 5700K.
CRI representa la calidad de la luz y la capacidad de la fuente de luz para reproducir con precisión el color de la superficie iluminada. El índice de reproducción cromática, Ra, se utiliza para describir el rendimiento de una fuente de luz.
La reproducción cromática se expresa como una puntuación de 0 a 100 Ra en el índice de reproducción cromática. Cuanto mayor sea el valor de CRI, mejor será la capacidad de la fuente de luz para reproducir con precisión los colores de los objetos que ilumina.
Un CRI adecuado facilita la percepción de las líneas de la cancha, la superficie de juego, la ropa de los jugadores y el volante. Por lo general, cuanto mayor sea el nivel del juego, más espectadores o la transmisión del juego, lo que requerirá que el sistema de iluminación tenga una buena reproducción cromática.
Ausencia de parpadeo
El parpadeo es el cambio de brillo de la fuente de luz directamente visible. En las lámparas LED, este cambio de brillo generalmente se debe a la fluctuación de la corriente de salida del controlador LED.
Normalmente puede causar visión falsa, fatiga de los anteojos y, en casos graves, migrañas y confusión visual. En la cancha, este efecto estroboscópico puede hacer que los atletas pierdan de vista los objetos en movimiento, especialmente las esferas de alta velocidad.
Las luminarias para bádminton deben utilizar controladores de calidad y sistemas de alimentación que mantengan un flujo luminoso estable. La ausencia de parpadeo es especialmente importante cuando la cancha se utiliza para entrenamientos intensivos, competiciones o grabaciones audiovisuales.
Iluminación LED para una cancha de bádminton
La tecnología LED se ha convertido en la solución más eficiente para iluminación deportiva debido a su alto rendimiento y bajo consumo energético. Este mecanismo, a mediano y largo plazo, representa un ahorro considerable de inversión, ya que por su reducido consumo energético es una variable para tomar en cuenta.
Otro de los aspectos positivos que tiene la luz LED es su mantenimiento mínimo, lo que disminuye el gasto en personal de supervisión. Por si esto fuera poco, su vida útil es prolongada y no requiere un reemplazo continuo.
La iluminación LED también ofrece velocidad de encendido, funcionamiento antiparpadeo, poco calentamiento de sus componentes y fácil automatización. Estas características permiten adaptar el nivel de iluminación al entrenamiento, al uso recreativo o a la competición.
El nivel de iluminación requerido depende del tipo de actividad deportiva:
- Recreativo: bajo a medio.
- Entrenamiento: medio.
- Competencia: alto.
- Eventos deportivos: alto.
Si una cancha de bádminton al aire libre no está abierta al público, también deben considerarse los costos operativos y de gestión. Por ejemplo, al configurar la iluminación, se deben tener en cuenta factores como el ahorro de energía y el control individual de las luces en cada espacio.
Protección para instalaciones exteriores
Las luminarias exteriores deben resistir la lluvia, el polvo, la humedad, las variaciones de temperatura y la exposición prolongada a los rayos ultravioleta. Para expresar el grado de protección de los gabinetes de equipos eléctricos contra la intrusión externa, se utiliza como escala IP, que significa Protección de entrada.
Para las luces LED con clasificación IP alta, no solo son resistentes al agua y al polvo, sino que también pueden soportar la limpieza a alta presión y con vapor. Cuanto más alta sea la clasificación IP de la luz del estadio LED o reflector, mejor será el efecto a prueba de polvo e impermeable, y más adecuado será para uso en exteriores.
Las lámparas LED con clasificación IP alta pueden evitar daños en la estructura cerrada original de las lámparas, evitando así la fuga de agua y polvo, que pueden causar daños en los circuitos internos y la corrosión de los componentes.
Resistencia a los impactos
La especificación IK se aplica a la clasificación de los niveles de protección de las envolventes de equipos eléctricos contra choques mecánicos externos. Los códigos IK van desde IK00 a IK10.
Cuanto mayor sea el grado, mejor será la resistencia al impacto. Los productos con lámparas de alto IK se pueden usar en fútbol, tenis, baloncesto y otros campos de deportes intensos para garantizar que las lámparas puedan funcionar normalmente bajo un cierto grado de impacto de pelotas y otros objetos.
En una cancha de bádminton, la resistencia mecánica de las luminarias contribuye a protegerlas durante las tareas de mantenimiento y frente a impactos accidentales. La elección del equipo debe considerar también la estabilidad de los soportes, los postes y los elementos de fijación.
Reducción de la contaminación lumínica
Las instalaciones deportivas al aire libre suelen estar ubicadas cerca de áreas residenciales, por lo que existen requisitos estrictos sobre el ángulo y la cobertura de la luz. Esto puede proteger a las personas de los alrededores de ser molestadas por una luz demasiado brillante.
La contaminación lumínica puede hacer que las personas se sientan ansiosas, tengan problemas para concentrarse y duerman mal. Puede causar insomnio severo y dolores de cabeza, incluso peores.
Las luminarias de haz angosto y ángulo de haz medio son más adecuadas para los deportes al aire libre. Las luces LED de este espectro no tienen exceso de luz y protegen a las personas del deslumbramiento y la contaminación lumínica.
La distribución óptima de la luz busca iluminar correctamente la superficie de juego y evitar la pérdida de luz en áreas no destinadas al uso deportivo. Los ángulos de haz deben seleccionarse según la altura de los postes, la distancia a la cancha y la presencia de instalaciones vecinas.
Diseño de mástiles altos
El diseño de las luminarias de mástil alto para canchas de bádminton combina iluminación, electricidad, maquinaria, control y otras tecnologías, y a menudo requiere una integración armoniosa con el entorno.
En el diseño, además de la estética, se busca una estructura adecuada y una correcta integración con el entorno, así como una optimización detallada y científica para determinar la potencia de carga de las luminarias y garantizar el funcionamiento estable y fiable del sistema.
Cuando se colocan luminarias sobre mástiles altos, deben analizarse la altura del mástil, la distribución de las fuentes de luz, la orientación de cada proyector y el tratamiento antideslumbrante. La configuración debe evitar que las luminarias interfieran con la visión de los atletas.
En el futuro, las luminarias de mástil alto se utilizarán cada vez más en la iluminación de exteriores. La planificación de los postes permite iluminar superficies amplias y mantener las fuentes de luz fuera de las líneas de visión principales.
Elementos del sistema de iluminación
Un sistema de iluminación deportiva incluye distintos elementos técnicos que garantizan una iluminación adecuada para la práctica deportiva.
- Luminarias LED de alto rendimiento.
- Controladores y fuentes de alimentación.
- Postes, mástiles y soportes de fijación.
- Sistemas de orientación y regulación del ángulo.
- Protecciones contra polvo, agua e impactos.
- Controles independientes para cada espacio.
- Sistemas de automatización y regulación del nivel de iluminación.
La selección de cada componente debe responder al tipo de recinto, la superficie de juego, la altura disponible, el nivel de competencia y las condiciones ambientales. Una solución para una cancha recreativa no necesariamente cumple las exigencias de un recinto de entrenamiento o competición.
Iluminación interior y exterior
La propuesta de iluminación debe definirse según el tipo de recinto, la superficie de juego y las condiciones de uso. Se desarrollan propuestas para canchas abiertas y recintos deportivos interiores, según las condiciones de cada proyecto.

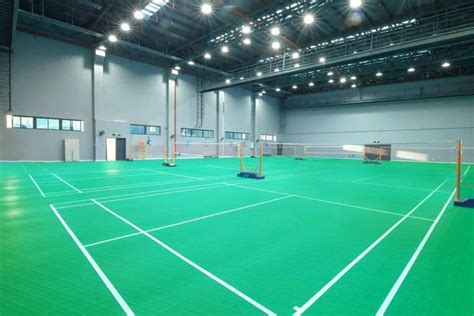

En espacios interiores, la iluminación debe responder a distintos estándares de uso y evitar deslumbramientos o reflejos que afecten la práctica deportiva. La altura del techo, la uniformidad del plano superior y la posición de las estructuras existentes influyen en la orientación de los proyectores.
En el caso de una cancha interior, habrá que determinar la altura del techo y ver si se encuentra en un mismo nivel en todo el área. De no ser así, tendríamos que determinar el grado de inclinación de cada reflector para cada altitud.
En exteriores, además de la uniformidad y el deslumbramiento, deben considerarse la protección contra la intemperie, la contaminación lumínica, la estabilidad de los postes y la relación con las áreas circundantes.
Iluminación para entrenamiento y competición
Los diferentes niveles de competencia requieren diferentes niveles de iluminación, por lo que los diseñadores de iluminación recomendarán varias configuraciones diferentes para permitir que el sistema de iluminación se use en todos los niveles, desde el modo de entrenamiento sin televisión hasta el modo de competencia internacional con transmisión de televisión.
La iluminación recreativa puede utilizar un nivel bajo o medio cuando la prioridad es el uso ocasional y el control de los costos operativos. El entrenamiento requiere una iluminación media y estable que permita repetir acciones técnicas sin generar fatiga visual.
La competición y los eventos deportivos requieren un nivel alto de iluminación, mayor control del deslumbramiento, mejor uniformidad, reproducción cromática adecuada y ausencia de parpadeo. Si existen transmisiones, también aumenta la importancia de la iluminación vertical y de la calidad de la imagen.
Planificación de la instalación
Antes de decidir el sistema de iluminación deportiva que se implementará, es preciso tomar en cuenta que las características físicas del escenario son determinantes.
El diseño debe considerar las dimensiones del área de juego, el número de canchas, la disposición de las canchas contiguas, la existencia de graderíos, el tipo de superficie, la altura disponible, el nivel de competición y si el recinto es interior o exterior.
Para una cancha de tenis, recurrentemente se establece un sistema de luminarias rectangulares o circulares que son colocadas lateralmente, fijadas en dos o tres torres o columnas a cada lado de la pista. Aunque no podemos descartar un mecanismo lumínico en cada esquina y a la altura de la red en el medio de la pista.
Estos principios de distribución pueden servir como referencia para organizar una cancha de bádminton, siempre que la posición final de las luminarias se ajuste a la altura, las dimensiones y las líneas de visión propias del bádminton.
En el caso de existir graderíos para la afición, los reflectores se ubicarán de manera que no proyecten sombras. Sin embargo, si esto no es posible se aconseja colocar luminarias adicionales sobre el graderío y dirigidas hacia las sombras derivadas de las torres laterales.
Evaluación técnica del proyecto
El estudio debe evaluar el deporte, el nivel de uso y las dimensiones del área para definir una propuesta más precisa. También es necesario analizar la distribución óptima de la luz para evitar pérdidas en áreas no destinadas al uso deportivo.
La iluminación adecuada se define considerando factores como el deporte, el nivel de competencia y las dimensiones del área de juego. La cantidad de luminarias y su potencia no deben determinarse únicamente por la superficie de la cancha, ya que también influyen la altura, la óptica y la distribución de los proyectores.
En una evaluación técnica pueden revisarse las particularidades de las instalaciones y los requerimientos del proyecto. El estudio técnico permite orientar mejor la cantidad de luminarias y el nivel de iluminación requerido.
La propuesta final puede incluir alternativas para que se evalúe la opción que mejor se ajuste al proyecto deportivo, considerando el tipo de recinto, las necesidades de uso y el presupuesto disponible.
Control y operación del sistema
El control individual de las luces en cada espacio permite adaptar la iluminación al uso real de la instalación. Esto resulta especialmente útil cuando existen varias canchas, zonas de entrenamiento o espacios que no se utilizan simultáneamente.
La automatización facilita el encendido rápido, la regulación de los niveles de iluminación y la selección de diferentes configuraciones para entrenamiento, uso recreativo y competición.
La iluminación deportiva es un elemento fundamental para el uso eficiente de las instalaciones deportivas. Un sistema bien diseñado permite utilizar la cancha durante la noche, mejora la visibilidad y contribuye a la seguridad en el juego.
Preguntas frecuentes
¿Cuál es el nivel mínimo de iluminación para una cancha de bádminton?
El requisito de iluminación es superior a 300 lux, y la iluminación vertical debe ser mayor que la mitad de la iluminación horizontal. El nivel final debe definirse según el tipo de actividad, el nivel de competición, las dimensiones del recinto y la posible existencia de transmisiones.
¿Se pueden instalar luminarias directamente sobre la cancha?
La iluminación reglamentaria para bádminton exige que no se utilicen fuentes de luz natural ni luces directas superiores. Se deben utilizar fuentes de luz laterales superiores.
¿A qué altura deben instalarse las luminarias?
Si la luz se instala sobre la cancha, lo ideal es que esté a más de 10 metros de altura; de lo contrario, será muy fácil golpear la pelota de bádminton. La altura exacta depende de la configuración del recinto, la óptica de las luminarias y la distribución necesaria.
¿Qué tipo de luminaria es más conveniente?
La tecnología LED se ha convertido en la solución más eficiente para iluminación deportiva debido a su alto rendimiento y bajo consumo energético. También ofrece mantenimiento mínimo, vida útil prolongada, velocidad de encendido, funcionamiento antiparpadeo, poco calentamiento y fácil automatización.
¿Qué protección necesitan las luminarias exteriores?
Las luces LED con clasificación IP alta son más adecuadas para uso exterior porque ofrecen mayor protección frente al polvo y el agua. También debe considerarse la especificación IK para conocer el nivel de resistencia de las envolventes contra choques mecánicos externos.
¿Cómo se evita el deslumbramiento?
El deslumbramiento se controla mediante una altura adecuada, fuentes de luz laterales superiores, orientación precisa, ángulos de haz apropiados, difusores o pantallas antideslumbrantes y una distribución que evite que los jugadores observen directamente las luminarias.
¿La iluminación puede adaptarse a varias canchas?
La propuesta puede adaptarse a canchas de bádminton, tenis, pádel, multicanchas y otros recintos deportivos. La configuración debe definirse según el tipo de cancha, el nivel de exigencia, las dimensiones y el uso real del proyecto.
