La alineación de la antena tiene una gran importancia en la instalación de su red inalámbrica. Las empresas gastan millones de dólares para planificar y diseñar redes inalámbricas y de microondas. Cuando se planifican los objetivos de cobertura, es de vital importancia que la alineación de las antenas se implemente de forma precisa durante la instalación. De lo contrario, se producirán discontinuidades en la cobertura, se degradará el rendimiento de la red y se perderán ingresos.
Asimismo, es igualmente importante que los instaladores cuenten con una herramienta de alineación de antenas eficaz y confiable. 3Z RF Vision es una innovadora herramienta de alineación de antenas que sirve de ayuda a los usuarios para realizar una alineación precisa de las antenas de panel y punto a punto de de microondas.
Por qué es importante alinear correctamente una antena
Having a perfectly aligned link is crucial for a well-performing link. Without proper alignment, less-than-desirable throughput, high latency, and/or stability issues can occur. By following the steps outlined in this article, you can better maximize link performance.
Un radioenlace es la unión o interconexión de dos ubicaciones fijas, usando para ello ondas de radio. En un enlace punto a punto, las dos antenas deben apuntarse correctamente entre sí para que la energía radiada se concentre en el extremo opuesto y se aproveche la ganancia prevista del sistema.
A la hora de alinear un enlace, no podemos ir «a lo loco» o como a muchas veces ocurre: «hasta que obtengamos la mejor señal». En la imagen anterior se puede ver lo que se llama un «diagrama polar«, que no es más que la representación en 2D del patrón de radiación de una antena.

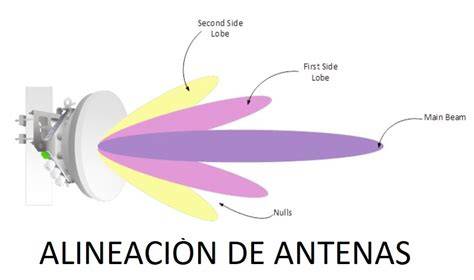

La parte que llega hasta 0º, reperesenta el lóbulo principal, mientras que más abajo, veréis que a cada lado hay dos pequeños lóbulos. Hago hincapié en estos lóbulos porque es perfectamente posible (pero nada deseable) establecer un enlace entre un lóbulo lateral y el lóbulo lateral de otra antena, incluso, el enlace puede establecerse entre los lóbulos laterales de cada extremo… obviamente esto nos genera un grave problema, y es que se está desperdiciando una enorme cantidad de energía, ya que estos lóbulos NO aprovechan la ganancia de la antena.
De ahí la importancia de calcular de antemano un enlace: es fundamental saber la señal que deberíamos obtener para así «buscarla» durante la fase de alineamiento.
Planificación del radioenlace antes de la instalación
Conduct a site survey at the planned install site to determine where your antennas will be installed. Choose locations where obstructions (ex.
La zona de Fresnel es la distancia que debe estar libre a lo largo de la trayectoria del enlace, y que se debe respetar para evitar reflejos en la señal.
La gracia de AirLink es que toma en consideración no solo la longitud del enlace, sino también la altura a las que están las antenas y, lo más importante, teniendo en cuenta la topografía, esto es, contando con las elevaciones del terreno.
Como característica realmente maravillosa, se permite simular la capacidad de un enlace considerando el producto en sí mismo, el ancho de canal e incluso, podemos modificar la potencia.
Existen otras alternativas, muchos fabricantes tienen herramientas OnLine para este tipo de cálculos. Otra herramienta que suelo usar, sobre todo para los enlaces licenciados, es RadioMobile. No es una herramienta libre, pero si que es gratuita. Permite además cargar los perfiles de las antenas y hacer simulaciones de señal. Sin embargo, esta herramienta no da los datos de capacidad, pero podemos determinarla usando las tablas de SNR de cada fabricante.
Vamos a empezar abriendo AirLink y a continuación, vamos a geolocalizar las estaciones. Hay que tener especial cuidado en especificar la altura de las antenas y que ese valor sea real: de nada sirve indicar que la antena está a 40 metros de altura a cada lado si luego no es cierto, ya que el cálculo de viabilidad no será realista.
airLink does not account for trees, buildings, or other obstructions; only ground elevation.
La construcción de edificios nuevos, las hileras de árboles en fase de crecimiento, etc. obstaculizan sus objetivos de cobertura, lo que puede derivar en quejas por parte de los clientes. El mundo en el que están inmersas las antenas cambia constantemente. 3Z RF Vision le permite capturar estos cambios.
Preparación del equipo y del lugar de trabajo
Configure & set up the initial link in your workspace, not in the field.
A la hora de montar este tipo de enlaces, recomiendo llevar los equipos ya configurados, de modo que el trabajo de los técnicos se centre en instalar y alinear.
Most new Ubiquiti radios (besides airMAX M-series) feature a short-range, Bluetooth management radio for easy setup.
En la configuración inicial, es recomendable usar un canal de 20MHz. Esto minimizará el efecto de una eventual interferencia y nos dará +3dBm de señal adicional respecto a usar canales de 40MHz.
Para realizar la alineación, es conveniente contar con un segundo técnico cuando se trabaja en enlaces punto a punto. Especially in PtP scenarios, working with a partner is often necessary to make fine-tune adjustments at each side of the link.
En WiFiCanarias trabajamos en equipos de 3 personas para esta labor: una en cada antena y una tercera persona monitorizando los niveles de señal.
Procedimiento de alineación con láser y referencias visuales
Por primera vez, una herramienta de alineación de antenas no solo alinea la antena, sino que también proporciona una guía visual para indicar adónde apunta la antena.
La realidad aumentada de 3Z RF Vision muestra el objetivo del blanco en una pantalla LCD táctil de 5 pulgadas.
Una vez que la conexión has been established, open the alignment tool and start very slowly panning the antenna from the left to the right, keeping in mind the best signal that appears.
Once the signal starts dropping dramatically, pan back from right to left until the signal starts dropping again.
Have both installers use the previously found landmarks to establish a link. This can take quite a while depending on the experience of the installers.
Each installer may need to change the azimuth and elevation a few degrees at a time in order to establish the initial link.
Cuanto más largo es el enlace, con mayor suavidad hay que hacer los movimientos: unos milímetros en un extremo pueden ser decenas de metros en el extremo opuesto.
Hay que fijarse muy bien en que el mástil donde se instale la antena esté perfectamente vertical. Esto es importante para que las polaridades cacen correctamente.
Be mindful of the tilt. It is very easy to point the AP too far up or down.
Align antennas to match the signals estimated in UISP Design Center.
Llegados a este punto, deberíamos tener una señal «buena», posiblemente no sea la esperada, pero ya debería ser muy próxima.
La labor de la tercera persona del equipo es monitorizar los niveles de señal y dar indicaciones a los técnicos que están en torre.
Además del display que muetra la señal, si os fijáis en el manual del AirFber24/HD (página 18), éstos disponen también de un puerto auxiliar en el que podemos conectar unos auriculares y por medio, de un tono audible, ayudarnos a alinear el enlace.
Frecuencia, ancho de canal y precisión del ajuste
Todavía queda otra cosa que hacer: buscar la frecuencia adecuada para nuestro enlace.
Higher frequency radios (ex. 11GHz, 24GHz, 60GHz) require much more precision & attention to properly align.
La tecnología 5G se implementará en gran parte en un formato de celda pequeña con frecuencias de onda milimétrica (mmW) de banda alta.
Prepárese para la puesta en marcha de la tecnología 5G.
Radios that are mounted anywhere near the surface of a roof or the top of a water tower can be significantly affected by reflections, especially at higher frequencies (ex. 24GHz, 60GHz).
En estas condiciones, la orientación visual por sí sola puede no ser suficiente: el ajuste debe verificarse con la señal medida y con la referencia prevista en la planificación del enlace.
3Z RF Vision: funciones principales
3Z RF Vision se ha diseñado para soportar todas las condiciones climatológicas. Se ha fabricado con plástico duro de policarbonato reforzado y una carcasa protectora de goma que hace que esta herramienta sea prácticamente resistente a los impactos y las altas temperaturas.
La pantalla, concebida para un uso intensivo, está protegida con vidrio reforzado químicamente, que ofrece una resistencia mucho mayor a los arañazos, las grietas y la rotura.
Yes! 3Z RF Vision is simple, accurate, and weightless. Our favorite feature is the built-in camera. We recommend it.
Conéctese de forma inalámbrica a su dispositivo 3Z RF Vision o 3Z RF Aligner de modo que pueda medir la altura de la antena con precisión (sobre el nivel del suelo).
Nuestro sistema de verificación de campo, diseñado para técnicos de campo e ingenieros de radiofrecuencia, permite comprobar la alineación y la altura de las antenas desde el nivel del suelo.
No requiere posprocesamiento.
3Z RF Vision crea un informe completo y único en formato PDF o CSV de cada sitio sometido a alineación.
La tecnología GNSS de doble frecuencia permite que 3Z RF Vision mida los satélites dos veces, con un total de 174 señales de satélites (tres veces más que los productos de la competencia).
La realidad aumentada de 3Z RF Vision muestra el objetivo del blanco en una pantalla LCD táctil de 5 pulgadas.
