El goniómetro es una herramienta manual que se utiliza para medir con rapidez y precisión ángulos.
Este importante instrumento fue fabricado por Develey le Jeune en Lausanne, a finales del siglo XVIII y principios del XIX y hoy día sus bondades siguen siendo beneficiosas para múltiples actividades donde se requiera la medida exacta y precisa de un ángulo determinado.
Medir ángulos parece una actividad sencilla, pero ¿Cómo realizamos esta medición con un goniómetro?
Qué es un goniómetro
Básicamente, un goniómetro es un transportador con dos brazos que se utiliza para medir el rango de movimiento de una articulación.
Es una herramienta manual que tiene como objetivo facilitar la medición de ángulos.
El goniómetro es una herramienta manual que se utiliza para medir con rapidez y precisión ángulos.
Su aplicación es aprovechada en todas aquellas actividades que ameriten la medición de ángulos.
El goniómetro es un instrumento muy popular en el ámbito de la medicina y la arquitectura que está siendo adoptado por buena parte del campo industrial.
También es una herramienta extremadamente utilizada en el ámbito de la medicina para establecer el grado de una lesión en articulaciones de la rodilla, la cadera, el hombro o la muñeca.
Suele utilizarse con una mayor frecuencia en fisioterapia para llevar un registro del progreso del movimiento de una articulación.
Existen muchas articulaciones que puedes medir con un goniómetro, como la de la rodilla, la cadera, el hombro o la muñeca.

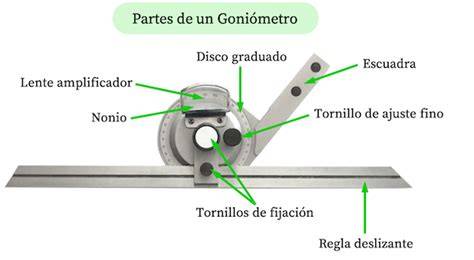

Partes del goniómetro
Un goniómetro tiene dos brazos: uno sujeto al círculo con los grados de ángulo, y un brazo movible que permite realizar la medición.
El centro del goniómetro, también llamado fulcro, debe estar justo en el fulcro de la articulación a medir.
El centro es la sección redondeada que está sujeta al brazo fijo.
Este instrumento esta compuesto principalmente de un semi circulo graduado con 180º o un circulo con 360º .
Contiene un brazo estacionario y un brazo móvil.
Estructura alidada o móvil: este componente va girando por círculo fijo azimutal.
Se caracteriza por ser una regla graduada con un juego de cabezales extra (cabezal de escuadra, cabezal centrador y un transportador).
Este goniómetro al ser digital no se le omiten partes, tiene las mismas características tornillos de fijación, regleta, escuadra.
Este instrumento se caracteriza por tener incluidas distintas funciones.
| Tipo o elemento | Descripción |
|---|---|
| Universal | Es el tipo más conocido. |
| Escuadra universal | Se trata de una regla graduada con un juego de cabezales extra. |
| Para dedos | Este tipo de instrumento se utiliza mayormente en el área de la medicina. |
| Brazo estacionario | Contiene un brazo estacionario. |
| Brazo móvil | Contiene un brazo móvil. |
| Fulcro | El centro del goniómetro, también llamado fulcro. |
Tipos de goniómetro
Universal: Es el tipo más conocido.
Escuadra universal: Se trata de una regla graduada con un juego de cabezales extra.
Para dedos: Este tipo de instrumento se utiliza mayormente en el área de la medicina.
El goniómetro magnético tiene elementos que se colocan mediante imanes para medir el ángulo.
En última instancia, la precisión de la lectura de un goniómetro mecanico depende de la habilidad del usuario para alinear el puntero o el brazo con la escala graduada.
Si la precisión, la facilidad de lectura y las funciones adicionales son importantes, un modelo digital puede ser la mejor opción.
Cómo se utiliza un goniómetro
Familiarizarse con la herramienta: Este tiene dos brazos, uno sujeto al círculo con los grados del ángulo y uno movible que permite realizar la medición.
Alinea el centro del goniómetro con el centro del objeto a medir: el centro de la herramienta debe estar justo en el centro del elemento a trabajar.
El centro del goniómetro, también llamado fulcro, debe estar justo en el fulcro de la articulación a medir.
Una vez que el centro del goniómetro esté en la articulación, alinea el brazo fijo (el brazo sujeto al círculo) con la extremidad que permanecerá en su lugar.
Mientras sujetas el goniómetro y la extremidad fija en su lugar, mueve la articulación tan hacia adelante o atrás como puedas.
Ten cuidado de no mover otra parte del cuerpo, excepto la extremidad a medir.
Por ejemplo, mantén el brazo en su lugar mientras flexionas la muñeca hacia adelante.
Una vez que extiendas la extremidad tanto como puedas, desliza el brazo movible del goniómetro para que esté alineado con la extremidad extendida.
El brazo movible del goniómetro apuntará al grado de ángulo del brazo fijo, lo que indica el rango de movimiento.
Extiende el elemento en su rango de movimiento: mientras sujetas el goniómetro, mueve el objeto tan hacia adelante o atrás como puedas.
Para poder acomodarlo correctamente, vas a necesitar mantener algo sueltas las tuercas del instrumento para poder deslizarlo mejor.
Una vez que se tiene bien posicionado sobre la pieza a medir, te asegurarás de conseguir el ángulo que buscas.
A partir de aquí, con la ayuda de la trigonometría, podrás sacar los lados y datos que necesitas.
La lectura es prácticamente la misma para todos los instrumentos de medición que utilicen una escala nonio, el cero indica el valor de la escala principal y se debe encontrar una linea que coincida con la escala principal para el segundo valor.
En cuanto respecta a medidas angulares siempre escuchamos que dicen 40 grados y 25 minutos.

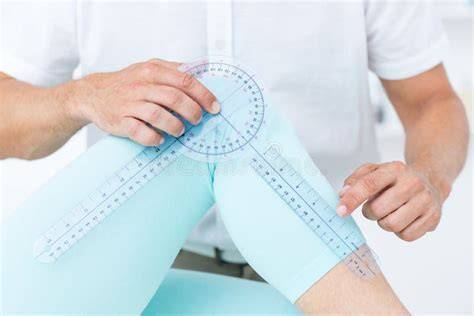

Cómo medir articulaciones con el goniómetro
Para medir la rotación lateral del hombro, comienza por mantener el brazo recto hacia abajo contra el cuerpo.
Mueve el brazo lento hacia arriba y estíralo tanto como puedas.
Mide el ángulo con el goniómetro.
La rotación lateral del hombro es el movimiento desde la posición en apoyo (los brazos a un costado) hasta la parte superior del cuerpo, como si levantaras la mano en el aire.
La flexión hacia atrás, también conocida como hiperextensión, es el movimiento del brazo desde la posición de descanso y moviéndose hacia atrás del cuerpo.
Para conocer la flexión de la muñeca, apoya el codo en una mesa con el brazo en posición vertical.
Dobla la mano hacia adelante tan lejos como puedas mientras mantienes el brazo estable, midiendo el ángulo al alinear los brazos del goniómetro en el centro del antebrazo y el dedo medio.
Haz que la persona se recueste sobre una superficie plana boca arriba con las piernas extendidas hacia adelante.
La flexión de la cadera es el movimiento de una pierna sin llevarla hacia arriba, en dirección al cuerpo.
Para medir este ángulo, coloca el goniómetro al costado de la cadera y alinea los brazos.
Con la persona recostada, sujeta el brazo plano sobre el piso con la palma hacia arriba.
Flexiona el brazo hacia arriba en dirección al cuerpo tan lejos como sea posible y mide el grado de ángulo de flexión con el goniómetro.
Para medir la extensión, flexiona el brazo hacia abajo en dirección a la mesa tan recto como sea posible.
Para medir la hiperextensión de la rodilla, haz que la persona se recueste sobre la espalda en una superficie estable con la pierna extendida lo más recta posible.
Para medir la flexión, la persona debe recostarse boca abajo y doblar la rodilla para que la pierna empuje hacia la espalda tanto como sea posible.
Este goniómetro se utiliza para la rama de la medicina pero se los pongo para que lo conozcan.
Goniómetro en medicina, arquitectura e industria
Como ya lo hemos mencionado, su aplicación es aprovechada en todas aquellas actividades que ameriten la medición de ángulos.
La carpintería es otro de los ámbitos que más lo usa, para la instalación de repisas, alacenas y marcos para ventanas y puertas, entre otros trabajos.
Este dispositivo ayuda a garantizar que los componentes se ensamblan correctamente, las piezas se alinean adecuadamente y los equipos funcionan como se espera, lo que se traduce en un trabajo más eficaz y de calidad.
Cuando necesite detalles sobre la contaminación, la adhesión, la energía superficial y la capacidad de impresión de una superficie, un goniómetro podría ser la solución de prueba y medición que necesita.
Estos prácticos dispositivos ofrecen un método de prueba no destructivo que mide el ángulo de contacto de una gota en una superficie para determinar una serie de propiedades importantes del material.
Los goniómetros, también conocidos como tensiómetros, son herramientas diseñadas para medir la tensión superficial de líquidos como revestimientos, adhesivos y lacas.
También se les suele llamar goniómetros de ángulo de contacto , gracias a su aplicación adicional en la determinación de la humectabilidad de una superficie utilizando el aángulo de método de contacto.
Estas son las dos funciones principales de estos prácticos instrumentos de medición.
Un goniómetro utiliza el método del ángulo de contacto para tomar una medida cuantitativa de la humectabilidad de la superficie.
El límite trifásico donde se cruzan un gas, un líquido y un sólido se puede inspeccionar para determinar el ángulo formado.
Este método también mide la energía libre superficial (SFE) característica de una superficie sólida y la tensión superficial.
La tensión superficial de un líquido es el parámetro equivalente al SFE de un sólido y el ángulo de contacto se puede utilizar para determinar ambos.
El líquido de la sonda utilizado en esta prueba puede influir en los resultados, por lo que es esencial configurar el goniómetro para registrar los materiales utilizados en la prueba.
La capacidad de determinar la tensión superficial y el ángulo de contacto de Young de una gota puede ser importante para muchas aplicaciones industriales, es por eso que tenemos goniómetros rápidos y precisos disponibles en Industrial Physics .
Para usar un goniómetro para realizar pruebas dinámicas como medir la tensión superficial o la humectabilidad de una superficie, primero debe ingresar los parámetros en el goniómetro digital.
Esto incluye el tamaño de la gota, el método de depósito, el retraso de inicio y la frecuencia de muestreo.
Luego, el goniómetro puede colocarse directamente sobre la superficie de la muestra y configurarse para tomar una serie de fotografías usando su cámara incorporada.
Una vez que se hayan tomado las imágenes, el software del goniómetro analizará el ángulo de contacto y devolverá los resultados.
Los primeros goniómetros de ángulo de contacto se operaban manualmente y usaban un ocular con un microscopio.
El usuario tenía que registrar las medidas por sí mismo.
Los goniómetros de ángulo de contacto modernos utilizan una cámara para capturar la forma de la gota y un software para analizar su ángulo.
Esto significa que los resultados se transfieren a una PC, lo que permite al usuario determinar todos los datos importantes de forma rápida y sencilla.
Las pruebas de goniómetros se realizan normalmente con agua desionizada, pero también se pueden usar otros líquidos, como revestimientos, pinturas o adhesivos.
Debido a que los goniómetros también se pueden usar para probar las cualidades de una superficie, también son adecuados para probar materiales como cartón, papel corrugado, acero, aluminio y más.
Los goniómetros están disponibles en varias formas diferentes y están diseñados para una variedad de aplicaciones.
ASTM D5946 : Prueba estándar para películas de polímero tratadas con corona utilizando mediciones del ángulo de contacto con el agua.
Cuando elige soluciones de prueba de Industrial Physics , puede estar seguro de que están diseñadas y desarrolladas para cumplir con los requisitos de prueba estándar para las industrias de prueba aplicables.
Nuestros ingenieros tienen un conocimiento profundo de sus industrias y nuestras marcas especializadas, como TQC Sheen , están a la vanguardia de sus campos.
Cuando necesites una solución de pruebas y mediciones, ya sea un ajuste de tu configuración actual o un sistema de control de calidad construido desde cero, estamos aquí para ayudarte.
Echa un vistazo a nuestro Goniómetro de bolsillo Fibro PGX+ o nuestra gama completa de productos TQC Sheen .
EL GONIOMETRO USO Y EJERCICIOS
Modelos y aplicaciones destacadas
El goniómetro de bolsillo PGX+ es una herramienta de prueba portátil y precisa, perfecta para definir varias propiedades de la superficie para el control de calidad.
Mide el ángulo de contacto dinámico y estático de un líquido estándar en una amplia variedad de superficies, incluidos papel y cartón, paneles de células solares, parabrisas, cilindros metálicos y similares.
Su cámara puede tomar hasta 80 imágenes por segundo, lo que permite una medición precisa del ángulo de contacto estático y dinámico de una gota, así como de la tensión superficial y la energía libre superficial (SFE).
Se puede realizar un análisis rápido mediante un software que puedes utilizar en tu PC.
Más información sobre el Goniómetro de bolsillo Fibro PGX+ .
En el catálogo KROFtools encontrará diferentes modelos de goniómetros.
Pulse sobre la imagen para conocer más detalles del Goniómetro Flexible 1/2″ con imán (ref.
Haga clic en la imagen para conocer más detalles sobre el Goniómetro 1/2″ (ref.
Haga clic en la imagen para conocer más detalles sobre el Goniómetro 3/4″ (ref.
El precio de un goniómetro varía según las funciones y la marca.
