Esquema para conectar cables eléctricos: diagramas, empalmes y cajas de derivación

Un esquema para conectar cables eléctricos es una representación visual de los componentes y cables relacionados con una conexión eléctrica. Este diagrama gráfico nos muestra las conexiones físicas que resultan más fáciles de entender de un circuito o sistema eléctrico.

Las conexiones y derivaciones de conductores siempre deben realizarse en el interior de cajas de empalme y/o de derivación, salvo en los casos indicados en el apartado 3.1. de la ITC-BT-21, que se refiere al uso de canales protectoras. Estas cajas deben ser accesibles para facilitar el mantenimiento y la inspección.

Qué es un esquema para conectar cables eléctricos

Un diagrama de cableado puede señalar todas las interconexiones, indicando así la ubicación correspondiente. El uso de un diagrama de cableado es positivamente conocido en proyectos de fabricación o de resolución de problemas eléctricos.

El esquema facilita la comunicación entre los ingenieros eléctricos que diseñan los circuitos eléctricos y los ponen en práctica. Los planos también son útiles al momento de hacer reparaciones.

Muestra si la instalación se ha diseñado e implementado adecuadamente, al tiempo que verifica los elementos reguladores de seguridad. Un diagrama de cableado también puede ser útil en proyectos de reparación de automóviles y construcción de viviendas.

Por qué es importante utilizar un esquema

Dibujar un diagrama de cableado ofrece varios beneficios, como por ejemplo los que se indican a continuación.

• El diagrama es fácil de compartir incluso digitalmente.
• El proceso de creación de un diagrama es rápido y permite una construcción tradicional.
• Acceso a cientos y miles de símbolos de cableado hace que el diagrama sea más comprensible.
• El diagrama es fácil de editar según las diferentes circunstancias.
• La herramienta adecuada proporciona una colocación precisa de los símbolos, lo cual es una tarea imposible de realizar a mano o por otros medios.

Un constructor de una casa puede determinar fácilmente la ubicación adecuada de los accesorios de iluminación y las tomas de corriente para evitar costosos incumplimientos o violaciones del código de construcción.

Tipos de diagramas eléctricos

Con el uso de diferentes símbolos, un diagrama de cableado eléctrico consta principalmente de tres tipos. Todo lo relacionado con un sistema eléctrico puede mostrarse en uno de los diagramas para garantizar que las interconexiones funcionan correctamente.

Diagramas esquemáticos

Los diagramas esquemáticos representan el flujo del circuito con su impresión más que una representación genuina. Sólo proporcionan información general y no pueden utilizarse para reparar o examinar un circuito.

Las funciones de los distintos equipos utilizados en el circuito se presentan con la ayuda de un diagrama esquemático cuyos símbolos suelen incluir líneas verticales y horizontales. Sin embargo, se sabe que estas líneas muestran el flujo del sistema y no sus cables.

Diagramas de cableado

Un diagrama de cableado representa la disposición original y física de las interconexiones eléctricas. El cableado en la imagen con diferentes símbolos muestra la ubicación exacta de los equipos en todo el circuito.

Es mucho más útil como guía de referencia si alguien necesita saber sobre el sistema eléctrico de la casa. Sus componentes son mostrados por el gráfico para ser fácilmente identificables.

Diagramas pictóricos

Es el diagrama menos eficiente entre los diagramas de cableado eléctrico. A menudo son fotos adjuntas con dibujos muy detallados o etiquetas de los componentes físicos.

Un pictórico ni siquiera muestra de forma clara o efectiva. sólo una persona con un fuerte conocimiento de los diagramas de cableado eléctrico puede entender un pictórico.

Diferencia entre diagrama de cableado y diagrama esquemático

El concepto puede ser confuso ya que el Diagrama de cableado señala la disposición física o la ubicación de los componentes, mientras que los esquemáticos muestran la función de los diferentes equipos utilizados en el circuito.

Símbolos básicos para leer un esquema eléctrico

Para leer un diagrama de cableado, debes conocer los diferentes símbolos que se utilizan, las líneas y las distintas conexiones. Los elementos estándar o básicos que se utilizan en un diagrama de cableado son fuente de alimentación, toma a tierra, cable y conexión, interruptores, dispositivos de salida, compuerta lógica, resistencias, luz, entre otros.

Interruptor

Un interruptor en un diagrama de cableado eléctrico abarca subsímbolos tales como un pulsador, un interruptor de 2 vías, un interruptor DPST, un interruptor DPDT, entre otros.

Batería

Una batería representa más de una célula para indicar la energía eléctrica. Además, funciona con un voltaje constante.

Resistencia

La resistencia muestra la restricción al flujo de corriente. Se utiliza junto con un condensador en un circuito de sincronización.

Cableado y conexión

Los símbolos de los cables y las conexiones incluyen el cable, el cable unido y el no unido. Los cables unidos generalmente forman uniones en dos T, mientras que los cables no unidos son simplemente los cables de cruce no conectados.

Condensador

Un condensador es una unidad de almacenamiento de carga eléctrica. Se utiliza con una resistencia y también puede mostrarse como un filtro para pasar señales de CA y bloquear señales de CC.

Compuerta lógica

Una compuerta lógica es un tipo de señal de proceso que se utiliza para representar Verdadero (Alto, 1, encendido, +Vs) o Falso (bajo, 0, apagado, OV). También contiene subsímbolos como AND, NOT, NAND, NOR y OR.

Semiconductor

Los símbolos de los semiconductores son inteligentes y se utilizan habitualmente para indicar componentes como Bipolar, MOSFET, Rectificador Controlado, Interruptor Controlado, Diodo, Diac, Triac, entre otros.

Motor, altavoz e inductor

Un motor representa un transmisor por el que la energía eléctrica se convierte en energía cinética. Un altavoz es una entrada digital convertida en ondas sonoras analógicas.

Es una de las partes esenciales de diferentes productos como teléfonos y televisores. Un inductor es un componente de un circuito eléctrico que posee la inductancia.

También incluye diferentes símbolos como inductor transmisor de posición, medio inductor, inductor mutuo, entre otros.

Cajas de conexiones y cajas de derivación

Las cajas de conexiones son cajas de plástico o metal que se utilizan en casas o apartamentos para conectar cables. La conexión dentro de la caja se conoce como circuito derivado y generalmente significa el final de un tramo de cable.

Una caja de conexiones necesita que el cable sea de fácil acceso ya que todos los cables están conectados en el edificio. Solo tiene que quitar la cubierta de la caja de conexiones para repararla o para agregar cables adicionales.

Las cajas de conexiones también evitan que el cable se dañe debido a la lluvia o cualquier otro daño ambiental. Esta caja también protegía los cables de manipulaciones ilegales.

Usos y características principales

Por lo general, se usa una caja de conexiones en una casa o una fábrica para conectar una sola fuente de alimentación a varios tomacorrientes. Por ejemplo, una caja de empalmes puede contener una fuente de alimentación de cable que está conectada a múltiples fuentes de alimentación.

Por lo general, están hechos de metal duro o plástico y, por lo general, tienen un tamaño de entre dos y media y 3 ½ pulgadas de largo. El material de una caja de conexiones depende de si se supone que su caja de conexiones debe soportar algún peso.

Al igual que las cajas de conexiones de metal pueden soportar lámparas, las cajas de conexiones de plástico no pueden soportar este peso. Otro beneficio adicional de usar una caja de conexiones de plástico es que se pueden instalar más fácilmente que las de metal.

Sin embargo, una caja de conexiones está hecha para cubrir solo los empalmes de cables, ya sean de metal o de plástico.

Por qué los empalmes deben estar dentro de una caja

Todos los empalmes de cables deben encerrarse dentro de una caja de conexiones en una casa o edificio para cumplir con el código eléctrico. Pero a veces se pasan por alto los empalmes de cables y eso provoca riesgos de incendio.

Cualquier cable que esté expuesto al medio ambiente puede ser peligroso. Especialmente los empalmes de cables que están desnudos son propensos a los accidentes porque se pueden tropezar, distorsionar o expulsar chispas que pueden ser peligrosas tanto para los niños como para las mascotas.

Las cajas de conexiones pueden ser una buena alternativa para ignorar un peligro. Son útiles para cortar cables porque también permiten a los profesionales ubicar el área de empalme de cables.

En los sistemas de instalación de las instalaciones interiores o receptoras, es muy importante realizar correctamente las conexiones y uniones físicas de conductores para garantizar un suministro eléctrico confiable.

La regla de seguridad: no retorcer cables sin un conector

Realizar correctamente las conexiones de conductores es el pilar de la seguridad en cualquier instalación: una unión floja o mal ejecutada es la causa principal de arcos eléctricos, sobrecalentamientos e incendios.

Aunque es muy común buscar "cómo empalmar cables con cinta", debes saber que están prohibidos terminantemente los empalmes por simple retorcimiento. En este artículo te enseñamos a utilizar los puntos de conexión metálicos adecuados (como regletas, conectores de palanca y terminales crimpados) para asegurar una conductividad perfecta y duradera.

El reglamento (REBT) prohíbe los empalmes por simple retorcimiento ("entorche") porque con el tiempo se aflojan y generan arcos eléctricos.

Se prohíbe retorcer conductores porque la superficie de contacto entre los cables es mínima, irregular y depende totalmente de la fuerza manual del instalador. En una unión por simple retorcimiento, no existe un punto de conexión metálico (borne) que asegure una presión constante.

Riesgos del empalme retorcido

Aunque un empalme manual parezca sólido al tacto, tiene 3 "enemigos invisibles" que terminan causando incendios.

• Efecto Joule (calentamiento): al retorcer los hilos, la resistencia (R) en la unión aumenta. Según la ley de Joule (Q = I2 · R · t), el calor generado aumenta proporcionalmente a esa resistencia.
• Oxidación del cobre: el aire atrapado entre los hilos retorcidos oxida el metal. El óxido de cobre es un mal conductor; al aumentar la resistencia, el ciclo de calor se acelera hasta que el empalme falla.
• Degradación química del adhesivo: la cinta aislante es un polímero con pegamento químico. Con los ciclos de temperatura, el adhesivo se convierte en un líquido viscoso o se reseca, perdiendo su capacidad aislante y dejando el cobre "vivo" expuesto dentro de la caja de derivación.

Si te encuentras una instalación antigua con empalmes de cinta, no te limites a poner cinta nueva. Corta el empalme, sanea el cable pelando una punta nueva y utiliza una regleta de conexión o un conector de palanca.

Comparación entre métodos de conexión

Conexiones mediante regletas o clemas

Las regletas de conexión, también conocidas profesionalmente como borneras, regletas de bornes o clemas, son los componentes estándar más utilizados para unir dos o más conductores de forma rápida, segura y reversible.

Su diseño modular las convierte en la herramienta ideal para realizar derivaciones o distribuciones de circuitos en cajas de registro y cuadros eléctricos. A diferencia de otros métodos de unión permanente, las regletas son ideales para conexiones que requieren ser desmontadas o ampliadas en el futuro.

Esta característica las hace indispensables tanto en el mantenimiento industrial como en las reparaciones domésticas. Están fabricadas habitualmente en termoplásticos aislantes (como el polipropileno o policarbonato) o en cerámica, material este último reservado para entornos de alta temperatura como hornos o luminarias industriales.

Qué es el borne o punto de conexión metálico

Técnicamente, el borne o punto de conexión metálico es el componente diseñado para establecer una unión eléctrica segura y una continuidad física permanente entre dos o más conductores. Es la pieza que actúa como "puente" para que los electrones pasen de un cable a otro con la mínima resistencia posible.

A diferencia de un empalme manual, un punto de conexión metálico profesional garantiza:

• Presión mecánica estable: mediante un tornillo o un muelle de presión, asegura que el cobre no se suelte con las vibraciones o los cambios de temperatura.
• Conductividad óptima: está fabricado en metales altamente conductores (como el latón, cobre o aleaciones niqueladas) que no se degradan fácilmente.
• Protección contra el arco eléctrico: al mantener los cables inmovilizados, evita que se produzcan pequeñas chispas (arcos) que son el origen de la mayoría de los incendios eléctricos.

Estructura de una regleta

Su estructura interna consta de un bloque metálico conductor con 2 orificios de entrada y 2 tornillos de apriete, diseñados para atrapar el cobre y garantizar un contacto firme.

Para realizar una conexión normativa, es fundamental que la regleta sea adecuada a la sección de los cables que se van a unir. Una regleta demasiado grande para un cable fino no ejercerá la presión necesaria, mientras que una demasiado pequeña podría dañar los hilos de cobre al intentar introducirlos a la fuerza.

Conexión de conductores de varios alambres

Cuando trabajamos con conductores cableados (formados por varios hilos finos), la conexión debe garantizar que la corriente se reparta uniformemente por todos ellos. Si el borne solo aprieta unos pocos hilos, el resto se sobrecarga.

Para evitar esto, disponemos de 2 soluciones normativas:

• Conexiones por tornillo: utilizan un borne con un tornillo de apriete. Sin embargo, para conductores de sección superior a 6 mm2, es obligatorio el uso de terminales para evitar que el tornillo "muerda" y rompa los hilos finos de cobre al apretar.
• Terminales engastados: son elementos metálicos que se "abrazan" al extremo del conductor mediante presión mecánica. Proporcionan una superficie de contacto perfecta y son obligatorios para secciones superiores a 6 mm2 en cualquier conexión por tornillo.

Procedimiento seguro para unir cables con conectores

Preparar las herramientas

Antes de comenzar, asegúrate de tener todas las herramientas necesarias, como pelacables, alicates y conectores apropiados para el tipo de cable que estás empalmando.

El uso de estos materiales eléctricos es ESENCIAL para poder lograr una conexión óptima.

Inspeccionar y preparar los cables

Una vez identificados las puntas de los cables por los cuales se realizará el empalme, debes cortar los extremos de manera uniforme y con el pelacables empieza a retirar la “chaqueta” o aislamiento que cubre los conductores con mucho cuidado, de tal manera que te asegures de no dañar los conductores en el interior.

Recuerda que la integridad de los cables es esencial para la conexión de empalmes que estamos realizando. Recuerda que este paso del procedimiento corresponde para que sea realizado con cables encauchetados y no cables desnudos.

Seleccionar el conector

Una vez realizado el procedimiento de corte de los cables y el retiro del aislamiento, es hora de seleccionar los conectores de empalme que usaremos.

Los conectores que utilices son determinantes en el éxito del empalme, un mal conector no solo puede dañar el procedimiento realizado, sino que además puede dañar todo el material que esté implicado en la conexión.

Insertar y asegurar los conductores

• Aprovecha las instrucciones del fabricante de conectores y síguelas para insertar y asegurar correctamente los cables en los conectores.
• Asegúrate de que los conductores estén completamente insertados y que no hayan hilos sueltos.
• Utiliza alicates de crimpar para asegurar los conectores, garantizando una conexión firme.

Aislar y proteger la conexión

Una vez realizado el corte de los cables, la instalación de los conectores en donde realizaste el empalme y el proceso de verificación de que todos los cables estén en el interior del conector, toma las fundas o cintas aislantes para proteger y aislar los puntos de conexión.

Este puede ser uno de los pasos de seguridad más importantes en el proceso, ya que nos permitirá prevenir cortocircuitos y garantizar la seguridad eléctrica a largo plazo.

Verificar antes de energizar

Antes de energizar el circuito, verifica cuidadosamente la conexión. Asegúrate de que todo esté seguro y libre de posibles problemas.

La precaución adicional en esta etapa puede evitar inconvenientes futuros.

Procedimiento correcto con regletas

Para que una conexión sea 100% segura, el proceso debería ser:

1. Uso de punteras: si usas cable flexible (el habitual en viviendas), es aconsejable que cada cable lleve su propia puntera hueca crimpada (para cables de más de 6 mm2 su uso es obligatorio).
2. Distribución en la regleta: si tienes que unir dos cables, lo ideal es meter uno por cada lado de la regleta, de modo que ambos se encuentren en el centro bajo la presión de los dos tornillos.
3. Conectores de palanca: la tendencia actual es sustituir las regletas de tornillo por conectores rápidos (tipo Wago).

En estos, simplemente insertas los cables (sin retorcer) en sus respectivos orificios y la presión del muelle se encarga de todo, garantizando que todos los hilos reciban la misma presión.

Derivaciones múltiples mediante puenteo

Es muy común que, al abrir una caja de registro, nos encontremos con la necesidad de sacar 3 o 4 líneas nuevas desde un único cable de alimentación. Para estos casos, la técnica profesional es el puenteo entre bornes.

El puenteo consiste en utilizar varios bornes de una misma regleta y unirlos eléctricamente mediante pequeños trozos de cable (puentes) para "expandir" el punto de conexión.

Derivación de una entrada y tres salidas

Para realizar la derivación, donde una línea alimenta a 3 circuitos distintos, debemos seguir un orden lógico que garantice que ningún cable quede suelto y que la corriente fluya sin sobrecalentamientos.

1. Preparación de los conductores: pela los extremos de los 6 cables necesarios: 1 de entrada, 2 puentes cortos y 3 de salida. Asegúrate de que la longitud del cobre desnudo coincida con la profundidad del borne metálico.
2. Crimpado con punteras dobles: toma el cable de entrada y el primer puente, e insértalos juntos en una puntera doble. Haz lo mismo con el final del primer puente y el inicio del segundo. Crimpa con la tenaza hasta que queden como una única pieza sólida.
3. Conexión de la línea de entrada: inserta la primera puntera doble (entrada + puente 1) en el orificio superior de la primera ficha y aprieta el tornillo con firmeza.
4. Distribución de los puentes: lleva el final del puente 1 (unido al inicio del puente 2 mediante otra puntera doble) al orificio superior de la segunda ficha. Lleva el final del puente 2 al orificio superior de la tercera ficha.
5. Conexión de las salidas: inserta cada uno de los 3 cables de salida en los orificios inferiores de las fichas 1, 2 y 3 respectivamente.

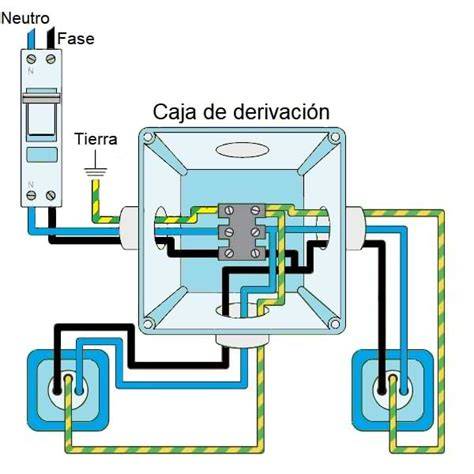

Conexión de cables a una caja de derivación

La caja de conexiones se usa para crear todas las conexiones de cables en el hogar llamadas empalmes. La caja de conexiones a menudo está conectada a una toma de corriente.

Al hacer empalmes en una caja de conexiones, el riesgo de que se produzcan accidentes eléctricos debido a que los cables de conexión entren en contacto con artículos inflamables disminuye considerablemente.

Desconectar y comprobar la alimentación

Para colocar una nueva caja de empalmes en su casa, primero, apague la caja de interruptores del circuito de alimentación principal de su hogar donde va a instalar una nueva caja de empalmes.

Antes de conectar la caja de empalmes principal, verifique con un probador de circuitos de enchufe en un tomacorriente de una habitación y conecte el mismo circuito para asegurarse de que la energía esté apagada correctamente antes de intentar agregar más cables a su hogar.

Preparar la abertura y pasar los cables

Luego tome un destornillador y un martillo para abrir el agujero en una pared donde desea instalar una caja de conexiones para insertar un cable. Intente insertar el cable a través de todo un cable en una caja eléctrica del tomacorriente.

También puede intentar empujarlo hacia la pared hacia la caja de conexiones. Puede elegir cualquier técnica para insertar el cable en la caja de conexiones.

Introducir los cables en la caja

En la caja de conexiones, utilice una cola de pez para tirar del extremo de un cable a través de la abrazadera del cable. Trate de sacar los cables eléctricos hasta seis pulgadas de la caja de empalmes de la caja electrónica.

Por último, corta el alambre sobrante con la ayuda de un cortaalambres. Inyecte otra longitud de cable eléctrico desde la caja de conexiones hasta el tomacorriente.

Pase el extremo de la abrazadera de cable real del cable eléctrico por una caja de empalmes y dirija el cable a través del tomacorriente de pared. Nuevamente, con la ayuda de una cinta pasacables, jale el extremo del cable dentro de la caja eléctrica.

Procura dejar un cable eléctrico de 6 pulgadas en ambos extremos de la caja y corta el resto con la ayuda de un cortaalambres.

Retirar el aislamiento

Ahora corte 3 pulgadas de la cubierta aislante exterior del cable eléctrico con la ayuda de un cuchillo para revelar la combinación del código de color de los cables aislados dentro de él.

Luego, el código de color se separa con la ayuda de pelacables. Asegúrese de golpear 3/8 pulgadas de la cubierta aislante.

Conectar los conductores

Sujete el extremo del cable blanco al nuevo accesorio de cable blanco en la caja de conexiones. Para que sea uniforme, intente recortar el exceso de alambre con la ayuda de un cortador de alambre.

Ahora gire el cable en el sentido de las agujas del reloj y atornille la tuerca para cable. Asegúrese de que cubra los extremos del metal descubierto.

De la misma manera, conecte el cable verde y negro a los nuevos cables de las cajas de conexiones respectivamente. Conecte todos los cables el mismo día con las tuercas para cables.

Conectar cables a bornes de un tomacorriente

Si los cables se van a unir a los enchufes eléctricos con un tornillo terminal, gire el cable negro en sentido contrario a las agujas del reloj alrededor del tornillo terminal de color bronce y apriete el tornillo con el destornillador.

De la misma manera, el cable blanco gira en sentido contrario a las agujas del reloj alrededor del tornillo del terminal de color plateado y aprieta el tornillo con un destornillador.

Cerrar la caja

Finalmente, empuje hacia abajo la cubierta de la caja de conexiones sobre la caja de conexiones y atorníllelas. Apriete el tornillo con un destornillador para asegurar la tapa de la caja de conexiones.

Ejemplos de esquemas de conexión

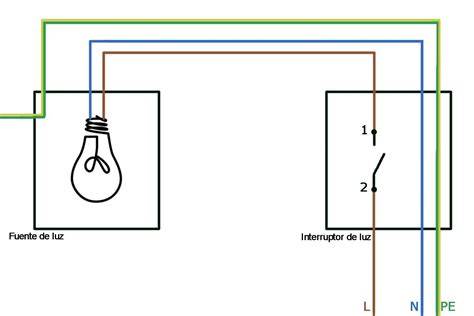

Circuito de interruptor de dos vías

En un circuito de interruptores de 2 vías, es necesario controlar el flujo de energía (encendido/apagado) a la carga (lámpara, luz, ventilador de techo, toma de corriente, entre otros).

Sin embargo, un circuito típico incluye un cable de 3 hilos llamado Romex. Está formado por un cable blanco, un cable negro y un cable de cobre desnudo.

• Hilo blanco: neutro.
• Cable negro: cable caliente o de alimentación.
• Cable de cobre desnudo: tierra.

El cableado de un interruptor de 2 vías requiere que controles el cable caliente o negro para encender y apagar la carga. El diagrama explica que la fuente de alimentación entra por la izquierda.

Aquí, el único cable, es decir, el cable negro, se controla a través del interruptor de 2 vías. Hay un cable negro entrante o caliente a un tornillo en el lado del interruptor de 2 vías.

El cable negro también viene del otro tornillo del interruptor de 2 vías que va a la carga. Los cables blancos combinados ayudan a continuar el circuito.

También es esencial conectar el interruptor con el cable de tierra. El tornillo verde representa el cable de tierra para conectar como se indica a continuación.

Ahora todos los cables de cobre desnudo o de tierra están conectados. El circuito del interruptor de 2 vías que se muestra a continuación te ayudará a entender el flujo del concepto básico de electricidad a la carga.

Aquí, debes asumir la carga controlada como una luz.

Circuito de interruptor de tres vías

Este interruptor de 3 vías también utiliza un cable Romex de tres hilos que viene de la fuente. También hay un cable de 4 hilos que va entre el cable de 3 hilos, y los interruptores de 3 vías.

El cable de 3 hilos contiene el mismo hilo que el blanco, el negro y el de cobre desnudo, mientras que el de 4 hilos contiene un hilo rojo adicional, que también es caliente.

La caja izquierda

Aquí, el tornillo izquierdo de la posición inferior es estándar y obtiene su cable negro de la fuente de 3 canales. Sin embargo, el tornillo izquierdo de la zona superior obtiene su cable negro de la caja derecha de 4 canales.

La caja derecha

En este caso, el tornillo izquierdo en la posición inferior obtiene su cable negro de la carga de 3 canales. El tornillo izquierdo en la posición superior obtiene su cable rojo de la caja de 4 canales de la izquierda.

Su tornillo derecho en la posición superior obtiene su cable negro de la caja de 4 canales de la izquierda.

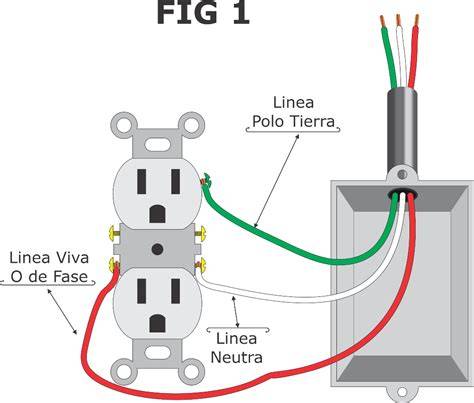

Cableado de un tomacorriente

Los tomacorrientes estándar también son receptores dobles. Para cablear una toma de corriente hay que elegir entre varias opciones.

Necesitas un cable de 3 hilos en ambos tomacorrientes para cablear un tomacorriente caliente. También, necesitas un cable de 4 hilos es para cambiar para el tomacorriente superior o inferior.

El cable negro o caliente que entra por la izquierda es la fuente de energía principal. El cable está atado con un cable que va al cable negro y al interruptor, que además va a la toma de corriente.

Cómo dibujar un diagrama de cableado

Para hacer un diagrama de cableado en línea, dirígete a la página web oficial de Edraw, y continúa con los siguientes pasos.

1. Paso 1: El primer paso es inscribirse en Para esto, necesitas usar un correo electrónico válido y una contraseña.
2. Paso 2: Como la creación del diagrama de cableado es un concepto eléctrico, es necesario seleccionar Ingeniería Eléctrica desde el panel lateral. Te llevará a diferentes opciones en la interfaz principal desde donde tienes que seleccionar Eléctrico básico.
3. Paso 3: El siguiente paso es crear tu plantilla. En primer lugar, debes seleccionar el icono + de Eléctrico básico. Esta selección te llevará a la interfaz principal de creación de diagramas, como se indica a continuación.
4. Paso 4: Haz tu diagrama de cableado con diferentes herramientas. En esta ventana, puedes crear tu diagrama de cableado seleccionando los diferentes símbolos de la biblioteca.

Hay varios símbolos disponibles, como la ruta de transmisión, los símbolos de calificación, los dispositivos semiconductores, los interruptores, relés, y otros símbolos eléctricos necesarios.
