La dosis de riego de liga es baja porque solo se busca formar una película de contacto entre dos capas asfálticas, no impregnar ni sellar la superficie. Como referencia, puede utilizarse una tasa de 0,4 a 1,0 L/m² de emulsión aplicada en determinadas especificaciones, mientras que la tasa residual puede situarse del orden de 0,1 a 0,4 L/m², según el estado de la superficie.
La dosis definitiva no se establece únicamente con un valor general: se fija en sectores o canchas de prueba y según la especificación del proyecto. Las superficies fresadas o envejecidas requieren más liga que las nuevas y cerradas, pero la consigna de obra es aplicar poca liga, de manera uniforme, sobre una superficie limpia y esperar el rompimiento antes de pavimentar.
Qué es el riego de liga
El riego de liga -también llamado capa de adherencia o, por su nombre en inglés, tack coat- es una película delgada de emulsión asfáltica que se aplica entre dos capas asfálticas para adherirlas entre sí. Su función es garantizar que la carpeta de rodadura y la capa inferior trabajen como un solo conjunto, evitando el deslizamiento y la delaminación.
El riego de liga es un riego de adherencia: una aplicación de ligante bituminoso, casi siempre en forma de emulsión asfáltica, dosificada en película fina sobre una superficie asfáltica ya existente, justo antes de colocar sobre ella una nueva capa de mezcla asfáltica. No aporta espesor ni resistencia estructural por sí mismo; su único cometido es crear el vínculo entre las dos capas.
Se lo encuentra en la bibliografía y en las especificaciones con varios nombres equivalentes: riego de liga, capa de adherencia, riego de adherencia y tack coat. En un pavimento flexible, es uno de los riegos asfálticos que forman parte del proceso constructivo, junto con la impregnación y el riego de sello.
Para qué sirve la dosis de riego de liga
Sirve para adherir dos capas asfálticas de modo que no se muevan de forma independiente bajo el tráfico. Sin esa adherencia, la carpeta superior tiende a deslizar sobre la inferior y a separarse de ella, lo que provoca dos fallas características:
- Deslizamiento (slippage): la capa superior se desplaza respecto a la inferior, en especial en frenados, curvas y zonas de aceleración, formando grietas en media luna.
- Delaminación: las capas se despegan y la superior se desprende por placas, dejando el pavimento expuesto y acelerando su deterioro.
Sus dos usos típicos son las sobrecarpetas u overlays (cuando se coloca una nueva carpeta sobre un pavimento asfáltico existente) y los bordes de una reparación. En el procedimiento de bacheo, por ejemplo, se aplica riego de liga en las paredes y bordes del área a reparar para lograr el empalme entre el parche nuevo y el pavimento circundante.
También se aplica antes de colocar una carpeta asfáltica nueva, sobre superficies de concreto hidráulico, en trabajos de bacheo y repavimentación, entre capas de mezcla asfáltica y en juntas constructivas de pavimento.
Cómo interpretar la dosis de riego de liga
Conviene distinguir dos magnitudes: la tasa de emulsión aplicada (lo que descarga el distribuidor) y la tasa residual (el asfalto que queda tras evaporarse el agua).
- Tasa de emulsión aplicada: es el volumen total de emulsión distribuido sobre la superficie antes del rompimiento.
- Tasa residual: es la cantidad de asfalto que permanece después de que el agua se evapora y la emulsión rompe.
La diferencia entre ambas magnitudes se debe a que la emulsión asfáltica está formada por asfalto disperso en agua con ayuda de un emulsificante. Por esa razón, un valor expresado como emulsión aplicada no equivale directamente a la cantidad de ligante residual que queda en la interfaz.
Valores orientativos de dosificación
Los valores siguientes son orientativos; la dosis definitiva se fija en sectores o canchas de prueba y según la especificación del proyecto.
| Referencia | Emulsión típica | Dosis orientativa |
|---|---|---|
| Manual de Carreteras (Chile), Vol. 5, §5403 - riego de liga | CSS-1 / SS-1 (según clima) | 0,4 a 1,0 L/m² de emulsión aplicada |
| INVIAS 2013 (Colombia), Art. 421 - riego de liga | catiónica de rompimiento rápido (CRR-1 / CRR-2) | definida en el proyecto; controlada por bandejas (INV E-730) o por volumen del carrotanque (INV E-818) |
| Práctica internacional (Asphalt Institute / FHWA) | emulsión, con frecuencia diluida | tasa residual del orden de 0,1 a 0,4 L/m², según el estado de la superficie |
La dosis del riego de liga es baja respecto a otros riegos, porque solo se busca una película de contacto, no impregnar ni sellar. La cantidad adecuada depende del estado, textura, limpieza y absorción de la superficie, así como del tipo de emulsión y de la especificación aplicable.
Las superficies fresadas o envejecidas requieren más liga que las nuevas y cerradas. Una superficie fresada presenta mayor textura y más área específica de contacto, mientras que una superficie nueva y cerrada puede requerir una tasa menor, siempre que la distribución sea completa y uniforme.
Emulsión utilizada para el riego de liga
El material habitual es una emulsión asfáltica: asfalto disperso en agua con ayuda de un emulsificante. También puede emplearse cemento asfáltico diluido, pero la emulsión es hoy la opción dominante por aplicarse a temperatura ambiente y con menor impacto ambiental.
Según la especificación, suele usarse una emulsión catiónica de rompimiento rápido (por ejemplo, CRR-1 o CRR-2 en la normativa colombiana INVIAS), aunque otras normas admiten emulsiones de rompimiento lento o superestables, eventualmente diluidas.
Habitualmente una emulsión asfáltica catiónica de rompimiento rápido (por ejemplo CRR-1 o CRR-2), aunque algunas especificaciones admiten emulsiones de rompimiento lento diluidas. El tipo exacto lo define el proyecto.
Rompimiento de la emulsión
Un dato clave del material es el rompimiento: al aplicarse, la emulsión es de color marrón; cuando el agua se evapora y el asfalto queda expuesto, vira a negro. Ese viraje de marrón a negro indica que la emulsión ya “rompió” y que la superficie está lista para recibir la mezcla.
Regla práctica de campo: no se coloca la mezcla asfáltica hasta que el riego de liga haya roto (color negro y aspecto pegajoso). Colocar la mezcla sobre una emulsión aún marrón atrapa agua en la interfaz y arruina la adherencia.
El tiempo de rotura puede variar según el material, la temperatura, la humedad, el viento, la condición de la superficie y la tasa aplicada. Por eso el criterio de colocación no debe basarse solo en un tiempo fijo, sino en la comprobación del rompimiento de la emulsión.
Condiciones para aplicar correctamente la dosis
La ejecución del riego de liga se apoya en tres condiciones básicas:
Superficie limpia y seca
Antes del riego se barre o sopla la superficie para eliminar polvo, finos y material suelto; sobre suciedad, la liga adhiere el polvo en lugar de las capas.
La superficie existente debe estar preparada para que la emulsión entre en contacto con el material asfáltico o con el soporte previsto. La presencia de polvo, grava suelta o residuos altera la continuidad de la película y reduce la adherencia efectiva.
Dosis baja y uniforme

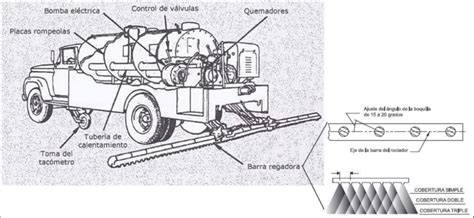

Se aplica con un camión distribuidor de asfalto, cuya barra de boquillas reparte la emulsión en una película fina y pareja. La uniformidad importa tanto como la cantidad.
Una tasa media correcta no compensa zonas sin cobertura ni acumulaciones localizadas. La distribución debe evitar franjas, salpicaduras, áreas secas y concentraciones excesivas en los extremos o en las juntas de aplicación.
Curado y rompimiento
Se deja que la emulsión rompa antes de colocar la mezcla. El tráfico de obra sobre la liga fresca debe restringirse para no arrastrarla con los neumáticos.
La mezcla asfáltica se coloca después de que la superficie haya alcanzado el estado indicado por la especificación y por la inspección de obra. Si los vehículos circulan sobre el riego fresco, pueden desplazar la emulsión, contaminarla o concentrarla en determinadas zonas.
Procedimiento de aplicación
Un procedimiento controlado en cuatro etapas, de la evaluación de la superficie a la colocación de la carpeta asfáltica.
- Evaluación de superficie: inspección de la capa existente para definir el tipo y dosis de emulsión.
- Limpieza y barrido: eliminación de polvo, grava suelta y residuos antes del riego.
- Aplicación de emulsión: riego uniforme con petrolizadora, controlando tasa y presión.
- Rotura y colocación: tiempo de rotura de la emulsión previo a tender la carpeta asfáltica.
La aplicación controlada de emulsión debe considerar la tasa, la presión, la velocidad del distribuidor y el funcionamiento de las boquillas. Estos factores influyen directamente en la uniformidad de la película.
Control de la dosificación
La dosis definitiva se determina en sectores de prueba y según la especificación del proyecto. En INVIAS 2013 (Colombia), Art. 421 - riego de liga, puede controlarse por bandejas (INV E-730) o por volumen del carrotanque (INV E-818).
El control mediante bandejas permite comprobar la cantidad de emulsión que llega a una superficie conocida. El control por volumen del carrotanque relaciona el material consumido con el área tratada, aunque la uniformidad transversal y longitudinal debe verificarse por separado.
La medición de la tasa aplicada debe interpretarse junto con la observación del acabado. Una superficie puede cumplir una tasa promedio y presentar, al mismo tiempo, defectos de distribución que comprometan la adherencia.
Defectos por exceso o falta de liga
Los defectos del riego de liga son, casi siempre, un problema de dosis:
Exceso de liga
La película sobrante no se integra y forma un plano resbaladizo entre capas. Bajo el calor y el tráfico, el asfalto excedente asciende a la superficie (exudación) y puede generar un plano de deslizamiento entre la carpeta y la capa inferior.
El exceso también puede producir una interfaz demasiado blanda o inestable. En lugar de mejorar la unión, una acumulación de ligante puede facilitar el movimiento relativo de las capas.
Defecto de liga
Una película insuficiente o mal distribuida no logra adherir las capas, con riesgo de delaminación y desprendimiento de la carpeta.
La falta de cobertura puede originarse por una tasa demasiado baja, por boquillas obstruidas, por una distribución irregular, por contaminación de la superficie o por la colocación de la mezcla antes del rompimiento adecuado de la emulsión.
Por eso la consigna de obra es aplicar poca liga, pero uniforme, sobre superficie limpia, y esperar el rompimiento antes de pavimentar.
Riego de liga, impregnación y riego de sello
Los tres son riegos asfálticos, pero cumplen funciones distintas y van en posiciones distintas del paquete del pavimento. Confundirlos es un error frecuente:
| Tipo de riego | Ubicación | Función principal |
|---|---|---|
| Riego de impregnación o imprimación | Sobre una base granular | Impermeabilizarla y prepararla antes de recibir la primera capa asfáltica |
| Riego de liga | Entre dos capas asfálticas | Adherirlas |
| Riego de sello | Sobre la carpeta terminada | Impermeabilizar y proteger la superficie |
El riego de liga va entre las dos capas asfálticas. El riego de impregnación (imprimación) va sobre una base granular, para impermeabilizarla y prepararla antes de recibir la primera capa asfáltica.
El riego de sello va sobre la carpeta terminada, para impermeabilizar y proteger la superficie. Son riegos distintos, en posiciones distintas del pavimento.
Diferencia entre riego de liga e imprimación
La imprimación asfáltica es una técnica clave en la preparación de la superficie de apoyo (normalmente la capa base), ya que permite conformar una capa impermeable con adecuada cohesión superficial.
Este tratamiento se realiza con una emulsión específicamente formulada para imprimación/impregnación/impermeabilización Primetec® y su principal función es mejorar significativamente la adherencia entre la base y la capa de rodadura, garantizando condiciones óptimas para el desempeño estructural del pavimento.
La diferencia esencial es la posición y el objetivo: la imprimación actúa sobre una base granular antes de la primera capa asfáltica, mientras que el riego de liga se aplica entre capas asfálticas o en superficies preparadas para recibir una nueva carpeta.
Aplicaciones habituales
El riego de liga se utiliza en sobrecarpetas u overlays, cuando se coloca una nueva carpeta sobre un pavimento asfáltico existente. También se utiliza en los bordes de una reparación y en el procedimiento de bacheo.
En el procedimiento de bacheo, por ejemplo, se aplica riego de liga en las paredes y bordes del área a reparar para lograr el empalme entre el parche nuevo y el pavimento circundante.
Se recomienda antes de colocar una carpeta asfáltica nueva, sobre superficies de concreto hidráulico, en trabajos de bacheo y repavimentación, entre capas de mezcla asfáltica y en juntas constructivas de pavimento.
- Vialidades urbanas.
- Carreteras y accesos.
- Estacionamientos.
- Parques industriales.
- Obra nueva.
- Repavimentación y bacheo.
Errores frecuentes al definir la dosis
- Usar el mismo valor para una superficie nueva y cerrada que para una superficie fresada o envejecida.
- Confundir la tasa de emulsión aplicada con la tasa residual.
- Aplicar la emulsión sobre polvo, finos, grava suelta o residuos.
- Colocar la mezcla cuando la emulsión todavía conserva el color marrón.
- Permitir el tránsito de obra sobre la liga fresca.
- Compensar una mala distribución aumentando excesivamente la cantidad de emulsión.
- Aplicar una tasa insuficiente o irregular y esperar que la mezcla nueva corrija la falta de adherencia.
La uniformidad importa tanto como la cantidad. Una dosis excesiva puede crear un plano resbaladizo, mientras que una dosis insuficiente o mal distribuida puede provocar delaminación y desprendimiento de la carpeta.
Preguntas frecuentes
¿Qué dosis de riego de liga se utiliza?
Como referencia, el Manual de Carreteras (Chile), Vol. 5, §5403 - riego de liga, indica de 0,4 a 1,0 L/m² de emulsión aplicada con CSS-1 / SS-1, según clima. La práctica internacional señala una tasa residual del orden de 0,1 a 0,4 L/m², según el estado de la superficie.
La dosis definitiva se determina en sectores de prueba y según la especificación del proyecto. Las superficies fresadas o envejecidas requieren más liga que las nuevas y cerradas.
¿Qué es el riego de liga?
Es una película delgada de emulsión asfáltica aplicada entre dos capas asfálticas para adherirlas. También se lo llama capa de adherencia o tack coat.
¿Para qué sirve el riego de liga?
Sirve para garantizar la adherencia entre la carpeta de rodadura y la capa asfáltica inferior, evitando el deslizamiento y la delaminación. Es fundamental en sobrecarpetas (overlays) y en los bordes de un bacheo.
¿Qué emulsión se usa para el riego de liga?
Habitualmente una emulsión asfáltica catiónica de rompimiento rápido (por ejemplo CRR-1 o CRR-2), aunque algunas especificaciones admiten emulsiones de rompimiento lento diluidas. El tipo exacto lo define el proyecto.
¿Cuándo se aplica el riego de liga?
Sobre una superficie asfáltica limpia y seca, inmediatamente antes de colocar la nueva capa de mezcla, y una vez que la emulsión ha roto (cuando vira de marrón a negro).
¿Cuál es la diferencia entre riego de liga y riego de sello?
El riego de liga va entre dos capas asfálticas para adherirlas; el riego de sello va sobre la carpeta terminada para impermeabilizarla y protegerla. Son riegos distintos, en posiciones distintas del pavimento.
¿Por qué no debe colocarse la mezcla sobre una emulsión marrón?
Colocar la mezcla sobre una emulsión aún marrón atrapa agua en la interfaz y arruina la adherencia. La superficie está lista para recibir la mezcla cuando la emulsión ha roto, vira a negro y presenta un aspecto pegajoso.
