Dimensionar una viga de acero significa encontrar el perfil más liviano que satisfaga los requisitos de resistencia, estabilidad y serviciabilidad. El proceso sigue una secuencia clara: determinar las cargas sobre la viga, calcular el momento mayorado máximo M_u y el cortante V_u, estimar el módulo de sección requerido, seleccionar un perfil W tentativo de las tablas AISC, verificar todos los estados límite y comprobar la deflexión bajo cargas de servicio.
Elegir el perfil estructural adecuado es una tarea esencial que no debe dejarse al azar. La mala elección del perfil puede tener consecuencias no solo sobre el material, sino que también en los costos y otros alcances. Es importante contar con un profesional especializado en cálculo estructural que, generalmente, es un ingeniero civil. De esta manera se puede garantizar la precisión y la seguridad en el proceso de cálculo y de la obra.
Qué información se necesita antes de seleccionar una viga
El cálculo estructural se realiza mediante el análisis de las cargas y fuerzas que actúan sobre una estructura. Este análisis se lleva a cabo utilizando métodos, que permiten determinar la resistencia y capacidad de carga de la estructura ante acciones estáticas, dinámicas y de cualquier otro tipo que puedan presentarse.

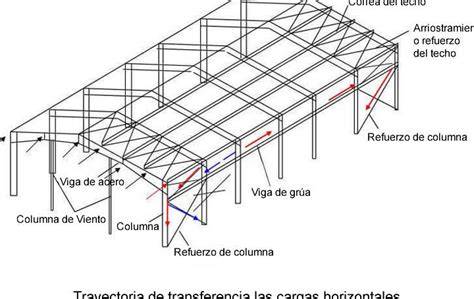

La primera fase en un análisis estructural es identificar los elementos que componen la estructura, como columnas, vigas, plataformas y otras para posteriormente ver qué cargas actuarán sobre los elementos. El dimensionamiento comienza con las cargas que la viga debe soportar en la estructura terminada.
Una viga que soporta una plataforma de 6 m con cargas moderadas de equipos requerirá una sección muy diferente de la de una viga principal de almacén de 12 m que soporte cargas de cubierta, viento y mantenimiento. Los equipos de proyecto deben confirmar la carga muerta, la carga viva, las ubicaciones de las cargas puntuales, la sensibilidad a las vibraciones y la deflexión permisible antes de solicitar cotizaciones.
En esta etapa, también es útil definir si el elemento trabaja principalmente a flexión, compresión o acciones combinadas. Las vigas H se utilizan comúnmente como columnas, soportes de vías de grúa, vigas de entrepiso, bastidores de equipos y estructuras de estanterías pesadas. La sección correcta depende de la función estructural real, no solo del tamaño general.
Identificación del esfuerzo que actúa sobre la estructura
Para el buen diseño hay que identificar qué esfuerzo aplica a cada elemento, entre los principales podemos identificar:
- Revisión de elementos a tensión
- Revisión de elementos a flexión
- Revisión de elementos a compresión
- Revisión de elementos a flexocompresión
Las vigas son elementos estructurales donde la longitud predominante es la horizontal y que por naturaleza están sometidas, principalmente, a esfuerzos de flexión; transmitiendo las cargas hacia las columnas. El esfuerzo que soporta una viga es denominado flexión, lo que provoca condiciones de tracción y compresión en el elemento, las que tenderán a deformarla llevándola en algunas ocasiones a su límite de ruptura.
El análisis estructural de las vigas suele dividirse en vigas isostáticas e hiperestáticas, lo cual se refleja en las condiciones de apoyo que presente el elemento a analizar.
Predimensionamiento de la viga
El predimensionado o predimensionamiento de una estructura metálica es el primer paso del diseño estructural. El dato más básico para iniciar todo el proceso de diseño de una estructura metálica es el tamaño de los perfiles a utilizar, para lo cual se debe tener un predimensionado inicial que sirve como punto de partida del cálculo de la estructura metálica.
Para establecer las dimensiones de los perfiles de acero que serán utilizados en la fabricación de la estructura metálica es determinante que se tengan algunas consideraciones en cuenta, incluso previo al predimensionado de la estructura metálica. El objetivo que se persigue con estas es dar mayor margen de holgura y por ende seguridad en cuanto a las medidas adoptadas y a las ventajas del perfil escogido sobre otros disponibles, quizás mucho más grandes pero también mucho más costosos.
El acero estructural puede laminarse en variedad de perfiles sin alterar sus propiedades físicas, lo más aconsejables son aquellos que poseen grandes momentos de inercia con respecto a sus áreas. Se deben escoger previamente los perfiles más adecuados de acuerdo al elemento a diseñar.
El objetivo del diseño estructural debe ser cumplir con los requerimientos normativos con el perfil más pequeño posible sin afectar el diseño estético del proyecto concebido en la etapa conceptual, como garantía de reducción de los costos.
Perfiles habituales para vigas
En vigas lo ideal es escoger perfiles IPN, HEB o U. Una viga de mayor peralte con un alma más delgada suele ser más liviana que un perfil más bajo y pesado - por lo tanto, comience con el grupo de mayor peralte y vaya descendiendo.
El perfil más liviano suele ser el de mayor peralte que quepa: el W530×66 ahorra el 27% de la masa de un W360×91 con la misma capacidad de momento - pero el peralte, el arriostramiento y el costo de fabricación pueden imponerse al peso puro.
Propiedades geométricas que deben compararse
En la adquisición práctica, una viga H no se selecciona solo por su altura. La altura de la sección, el ancho del ala, el espesor del alma, el espesor del ala, el grado del acero, la tolerancia de longitud y las normas aplicables afectan el rendimiento, la fabricación y el costo total instalado.
Una expresión métrica común puede verse así: 300 × 300 × 10 × 15 mm. En este formato, 300 mm es la altura total de la sección, 300 mm es el ancho del ala, 10 mm es el espesor del alma y 15 mm es el espesor del ala. Estos cuatro valores influyen directamente en la resistencia a la flexión, la capacidad al corte, el diseño de conexiones y el peso total por metro.
- Altura de la sección: altura vertical total de la viga
- Ancho del ala: ancho total a través de las alas
- Espesor del alma: espesor de la placa vertical central
- Espesor del ala: espesor de las alas superior e inferior
- Peso unitario: kg/m o lb/ft, fundamental para la logística y los planes de izaje
- Propiedades de la sección: Ix, Iy, módulo de sección y radio de giro
| Parámetro | Qué representa | Por qué es importante en los proyectos |
|---|---|---|
| Altura (H) | Profundidad total de la viga, a menudo 100-900 mm en series comunes | Afecta en gran medida el rendimiento a la flexión y la altura libre entre pisos |
| Ancho del ala (B) | Ancho a través del ala, a menudo cercano a la profundidad de la sección en las vigas H | Influye en la estabilidad, el diseño de conexiones y el comportamiento de la columna |
| Espesor del alma / ala | Valores de espesor de la placa, como 6-25 mm según la sección | Controla la capacidad al cortante, la resistencia al pandeo local y el tiempo de fabricación |
| Peso unitario | Masa por metro o por pie | Afecta el tonelaje de acero, la planificación del flete, la selección de grúas y el presupuesto total del proyecto |
Para la selección estructural, el módulo de sección suele ser fundamental para la resistencia a la flexión, mientras que el momento de inercia afecta fuertemente el control de la deflexión. En aplicaciones de gran luz, la deflexión puede determinar la elección final incluso cuando la resistencia parece adecuada.
Las propiedades y dimensiones de los perfiles siempre deben ser tomadas del catálogo suministrado por la empresa siderúrgica fabricante del mismo. No se deben escoger de otros como referencia debido a que las condiciones de fabricación pueden variar y en consecuencia las propiedades serán distintas. Las medidas y valores obtenidos siempre deben ser redondeados a cifras inmediatamente superiores.
Cálculo del módulo de sección requerido
El perfil escogido debe evaluarse con respecto al momento máximo a flexión de la siguiente forma:
Wf - es el momento resistente. Mf - es el momento máximo a flexión. σadm - es el esfuerzo máximo de fluencia del perfil metálico.
El módulo de sección plástico requerido Z_x, o módulo de sección elástico S_x para secciones no compactas, se obtiene a partir del momento de diseño.
Ejemplo de viga de 9 metros
Esta guía recorre cada paso con un ejemplo resuelto: una viga de entrepiso simplemente apoyada con luz de 9 m, que soporta una carga muerta de 8 kN/m y una carga viva de 12 kN/m, con arriostramiento lateral en el ala comprimida proporcionado por la losa de concreto.
Usando la combinación 2 de ASCE 7-22 (1.2D + 1.6L): w_u = 1.2(8) + 1.6(12) = 9.6 + 19.2 = 28.8 kN/m.
M_u = w_u × L² / 8 = 28.8 × 9² / 8 = 28.8 × 81 / 8 = 291.6 kN·m.
Para una sección compacta con arriostramiento lateral completo (L_b ≤ L_p), el momento nominal es igual al momento plástico: φM_n = φ × F_y × Z_x.
Despejando Z_x: Z_req = M_u / (φ × F_y) = 291.6 × 10⁶ / (0.90 × 345) = 291.6 × 10⁶ / 310.5 = 939 × 10³ mm³ = 939 cm³.
Ahora abra la Tabla 3-2 del AISC (perfiles W ordenados por Z_x) y encuentre el perfil más liviano con Z_x ≥ 939 cm³. El W460×60 tiene Z_x = 1120 cm³ - pero verifiquemos una opción de mayor peralte y más liviana: el W530×66 tiene Z_x = 1340 cm³.
Verificación de los estados límite
La norma AISC 360-22 exige verificar varios estados límite. Para una viga de entrepiso típica:
- Flexión, según el Capítulo F
- Cortante, según el Capítulo G
- Pandeo lateral-torsional
- Pandeo local del ala
- Aplastamiento, fluencia y pandeo del alma bajo cargas concentradas, según el Capítulo J
- Deflexión bajo cargas de servicio
Flexión
Fluencia (F2.1): φM_n = φ × M_p = 0.90 × F_y × Z_x. Para W530×66 (Z_x = 1340 cm³): φM_n = 0.90 × 345 × 1340 × 10⁻³ = 416 kN·m > 291.6 kN·m ✓.
El ejemplo mostrado es básico, si bien es muy útil se requiere de mayor profundidad cuando el predimensionamiento sea para grandes edificaciones habitacionales, comerciales y/o industriales.
Pandeo lateral-torsional
Si el ala comprimida no está arriostrada continuamente, el pandeo lateral-torsional (LTB) reduce la capacidad de momento disponible. El enfoque del AISC define tres zonas:
- Zona 1: L_b ≤ L_p (plástica). El momento plástico completo M_p está disponible.
- Zona 2: L_p < L_b ≤ L_r (inelástica). La capacidad disminuye linealmente desde M_p hasta 0.7 × F_y × S_x.
- Zona 3: L_b > L_r (elástica). La capacidad disminuye rápidamente con el cuadrado de L_b.
L_p = 1.76 × r_y × √(E/F_y). Para el W530×66, L_p ≈ 2.3 m. Con arriostramiento continuo de la losa, L_b ≈ 0, por lo que el pandeo lateral-torsional no controla.
Se debe agregar arriostramiento intermedio o cambiar a un perfil con r_y mucho mayor, es decir, alas más anchas. Un solo arriostramiento a mitad de luz reduce L_b a la mitad y aproximadamente duplica el momento disponible.
El arriostramiento puede ser vigas secundarias, correas o conexiones a la losa. Las distribuciones de momento no uniformes dan C_b > 1.0, lo que incrementa la capacidad frente al pandeo lateral-torsional.
Para vigas de cubierta sin arriostramiento o vigas carrileras, a menudo es el estado límite que controla. Las secciones compactas alcanzan Mp; las no compactas quedan limitadas por debajo.
Pandeo local del ala
El pandeo local del ala solo se verifica para alas no compactas. Verificar b_f/(2t_f) ≤ 0.38√(E/F_y) = 0.38√(200000/345) = 9.15. El W530×66 tiene b_f/(2t_f) = 7.6 - compacta ✓.
Cortante
V_u = w_u × L / 2 = 28.8 × 9 / 2 = 129.6 kN.
φV_n = φ × 0.6 × F_y × A_w = 1.0 × 0.6 × 345 × (d × t_w).
Para W530×66: d = 525 mm, t_w = 8.9 mm → A_w = 4673 mm² → φV_n = 0.6 × 345 × 4673 × 10⁻³ = 967 kN >> 129.6 kN ✓.
El cortante casi nunca gobierna en perfiles W estándar bajo cargas uniformes - solo se vuelve crítico en vigas cortas con cargas elevadas o vigas con grandes aberturas en el alma.
Estados límite del alma
Para vigas con cargas concentradas, como columnas apoyadas sobre la viga, verifique fluencia del alma, aplastamiento del alma y pandeo lateral del alma según el Capítulo J del AISC. Estos pueden requerir placas rigidizadoras.
Comprobación de la deflexión
La deflexión es una verificación de serviciabilidad usando cargas no mayoradas, de servicio. Los límites comunes según la Tabla 1604.3 del IBC son:
- Solo carga viva: L/360 en entrepisos y L/240 en cubiertas
- Carga total (D + L): L/240 en entrepisos y L/180 en cubiertas
- Vigas que soportan acabados frágiles: L/480
La deflexión máxima por carga viva para una viga simplemente apoyada es δ_L = 5 × w_L × L⁴ / (384 × E × I_x).
Para W530×66: I_x = 351 × 10⁶ mm⁴.
δ_L = 5 × 12 × 9000⁴ / (384 × 200000 × 351 × 10⁶) = 5 × 12 × 6.561 × 10¹⁵ / (384 × 200000 × 351 × 10⁶) = 3.937 × 10¹⁷ / (2.695 × 10¹⁶) = 14.6 mm.
Límite: L/360 = 9000/360 = 25 mm. 14.6 mm < 25 mm ✓ - la deflexión cumple.
Si la deflexión hubiera gobernado, se necesitaría un perfil más rígido, de mayor peralte. El momento de inercia I_x crece mucho más rápido con el peralte que con el peso, por lo que pasar de un W460 a un W530 agrega poco peso pero significativamente más rigidez.
La deflexión típicamente gobierna sobre la resistencia en vigas de gran luz (L > 12 m), vigas que soportan equipos sensibles o particiones de vidrio, voladizos y vigas compuestas donde la etapa de acero solo importa durante la construcción.
Comparación entre perfiles
La Tabla 3-2 del Manual AISC lista los perfiles W ordenados por Z_x - el perfil más liviano aparece primero para cada rango de Z_x. Pero el «más liviano» de la tabla no siempre es la mejor opción.
| Perfil | Peso (kg/m) | φM_n (kN·m) | I_x (10⁶ mm⁴) |
|---|---|---|---|
| W530×66 | 66 | 416 | 351 |
| W460×74 | 74 | 415 | 333 |
| W410×85 | 85 | 430 | 316 |
| W360×91 | 91 | 410 | 266 |
El W530×66 ahorra 25 kg/m comparado con el W360×91 - una reducción de peso del 27%. Para una viga de 9 m, eso son 225 kg de acero ahorrados por viga. Un W530×66 de mayor peralte resiste el mismo momento con la menor masa.
Las vigas de mayor peralte son más livianas para la misma capacidad de momento porque la forma de la viga vence al peso - las alas están más lejos del eje neutro. Pero el peralte tiene límites: las restricciones de altura entre pisos pueden limitar el peralte de la viga, los ductos y la altura libre del cielo raso restringen el espacio disponible y las vigas muy altas y livianas tienen almas delgadas susceptibles al aplastamiento del alma bajo cargas concentradas.
El peso no es el costo. La fabricación importa: los peraltes estándar, como W360, W410, W460, W530 y W610, son más disponibles y más económicos por kg. Los perfiles poco comunes pueden requerir pedidos especiales con tiempos de entrega largos.
Menos tamaños de perfiles distintos en un proyecto simplifica la adquisición. A veces usar un perfil ligeramente más pesado que se repite en todo el piso es más económico que optimizar cada viga individualmente.
Vigas H: dimensiones y criterios de selección
Elegir el tamaño correcto de viga H es fundamental para la seguridad del proyecto, el control de costos y la eficiencia de la construcción. La altura de la sección, el ancho del ala, el espesor del alma, el espesor del ala, el grado del acero, la tolerancia de longitud y las normas aplicables afectan el rendimiento, la fabricación y el costo total instalado.
Aunque a veces los términos se usan indistintamente en las conversaciones comerciales, las vigas H suelen tener alas más anchas y una forma de sección más equilibrada que muchas vigas I. Esta geometría puede proporcionar una mejor distribución de carga y una mayor idoneidad para columnas, elementos de transferencia y marcos industriales pesados.
En adquisiciones, la distinción importa porque la sustitución no siempre es aceptable sin confirmación estructural. Si el plano del proyecto especifica una viga H, el proveedor debe confirmar la serie estándar exacta, como JIS, EN, ASTM, o GB.
Información mínima de selección
- Ubicación del proyecto y norma de diseño
- Grado de acero requerido y método de protección contra la corrosión
- Aplicación del elemento: viga, columna, elemento de celosía o bastidor de soporte
- Longitud de la luz, tipo de carga y preferencia de conexión
- Cantidad requerida, longitud de corte y calendario de entrega
Como regla práctica, los equipos de ingeniería deben revisar al menos 4 aspectos técnicos antes de la aprobación: módulo de sección, momento de inercia, espesor del alma/ala y grado del acero.
| Condición del proyecto | Prioridad de selección | Enfoque típico de compra |
|---|---|---|
| Luz larga, 10-15 m | Control de la deflexión y rigidez | Mayor momento de inercia, opción de contraflecha, control de rectitud |
| Carga pesada de columna | Capacidad axial y estabilidad del ala | Sección H equilibrada, ancho de ala adecuado, grado de acero certificado |
| Estructura fabricada con muchas uniones | Eficiencia de conexión y ajuste de tolerancias | Dimensiones consistentes, servicio de corte a medida, soldabilidad |
| Proyecto de exportación con normas mixtas | Verificación entre normas | Revisión de secciones equivalentes, documentación MTC, inspección dimensional |
La sección correcta depende de la función estructural real, no solo del tamaño general. Para algunos proyectos, reducir la deflexión en un tamaño de sección puede ahorrar ajustes de instalación más adelante. Para otros, elegir una sección estándar más disponible puede acortar la adquisición en 1-3 semanas y reducir la complejidad del flete.
Errores frecuentes al seleccionar una viga
Ignorar el peso propio
El peso propio de la viga es una carga muerta. Un W530×66 agrega 0.65 kN/m a la carga muerta. Para vigas con cargas ligeras, esto puede ser el 5-10% de la carga total. Agréguelo a la carga muerta y re-verifique - si el perfil cambia, itere.
Confundir S_x y Z_x
Para LRFD con secciones compactas, use el módulo de sección plástico Z_x. Para ASD o secciones no compactas, use el módulo de sección elástico S_x. Confundirlos subdimensiona o sobredimensiona la viga por el factor de forma (Z/S ≈ 1.12 para perfiles W).
Ignorar la longitud no arriostrada
Asumir arriostramiento continuo cuando la losa no está conectada, o cuando la viga está cargada en el ala de tracción, puede producir una selección incorrecta. Siempre verifique qué proporciona realmente la restricción lateral.
Verificar una sola combinación de carga
La combinación 2 (1.2D + 1.6L) da el máximo momento gravitacional, pero la combinación 6 (0.9D + 1.0W) puede crear levantamiento o momento inverso. Verifique todas las combinaciones aplicables.
Omitir los estados límite del alma
Para vigas con cargas concentradas, como columnas apoyadas sobre la viga, verifique fluencia del alma, aplastamiento del alma y pandeo lateral del alma según el Capítulo J del AISC.
Usar una carga incorrecta para la deflexión
El límite L/360 aplica solo a la deflexión por carga viva. El límite L/240 aplica a la deflexión total (D+L). Usar la carga equivocada con el límite equivocado da un resultado falsamente aprobatorio.
Revisión de fabricación y suministro
La compatibilidad de fabricación es igual de importante que la idoneidad estructural. Si la viga H va a perforarse, soldarse, cortarse o combinarse con placas y canales, la consistencia dimensional y la soldabilidad deben comprobarse con antelación.
Una discrepancia de incluso 10-20 mm en la geometría de la sección puede crear conflictos de conexión, aumentar el tiempo de soldadura o requerir un rediseño en obra. En los proyectos fabricados, la rectitud, la torsión y la flecha deben revisarse cuando los elementos son largos, están expuestos o se ensamblan en módulos repetitivos.
Si se propone una sustitución, el equipo de ingeniería debe verificar al menos 3 puntos: equivalencia de capacidad, compatibilidad de conexión e impacto en el peso.
- Confirmar la designación exacta de la sección y la serie estándar
- Solicitar certificados de ensayo de fábrica y registros de inspección dimensional
- Aclarar si el peso cotizado es teórico o el peso real del embarque
- Verificar longitudes de corte, preparación de extremos, marcado y método de embalaje
- Alinear los Incoterms, el plazo de entrega y las reglas de envíos parciales antes de la producción
- Revisar el recubrimiento o el estado de la superficie si el almacenamiento exterior supera 30-60 días
El objetivo no es simplemente pedir una viga que sea «lo suficientemente resistente». La viga H correcta debe satisfacer las exigencias estructurales, cumplir con los requisitos ASTM, EN, JIS, o GB, ajustarse a las limitaciones de transporte e instalación, y llegar a tiempo con una calidad constante.
Secuencia práctica de selección
- Definir la luz, las condiciones de apoyo y la función estructural de la viga.
- Determinar la carga muerta, la carga viva, las cargas puntuales y las acciones aplicables.
- Incluir el peso propio estimado de la viga.
- Calcular el momento mayorado máximo M_u y el cortante V_u.
- Estimar el módulo de sección requerido S_req o Z_req según el método de diseño y la sección.
- Seleccionar un perfil W, IPN, HEB, U o H tentativo a partir de propiedades verificadas del fabricante.
- Comprobar la resistencia a flexión, cortante, pandeo lateral-torsional, pandeo local y estados límite del alma.
- Comprobar la deflexión con cargas de servicio.
- Revisar el peralte disponible, las conexiones, el arriostramiento, la fabricación y la disponibilidad.
- Redondear las dimensiones y propiedades a valores inmediatamente superiores y repetir el cálculo si cambia el peso propio.
Lo importante de todo este proceso es tener claro que es el primer paso fundamental para realizar un buen diseño estructural, que permita cumplir con todos los requisitos y solicitaciones de proyecto, bien sea ingenieriles, estéticos, normativos y de costos; sin perder de vista el hecho de que, luego de predimensionados los elementos se corrobore que estos son los ideales para la estructura metálica a diseñar.
