Al ser un deporte de interior de alta velocidad, la iluminación de la cancha desempeña un papel decisivo para garantizar la precisión de los movimientos de los jugadores, la claridad visual en el terreno de juego y la experiencia general de visualización. Organismos autorizados como la FIFA, la UEFA y la norma europea de iluminación EN 12193 han establecido directrices claras para la iluminación de campos de fútbol sala profesionales (5 contra 5), que abarcan parámetros clave como la iluminancia horizontal, la uniformidad de la iluminancia, la iluminancia vertical, el gradiente de uniformidad (¿Qué es el gradiente de uniformidad en la iluminación deportiva?) y los límites de deslumbramiento.
La iluminación para fútbol sala no se rige por una única norma de iluminancia; los parámetros deben adaptarse a cada escenario específico, con un control exhaustivo de múltiples indicadores, incluidos la iluminancia, la uniformidad, el deslumbramiento y la reproducción cromática (CRI frente a eficacia luminosa).
Alcance y características del fútbol sala
El fútbol sala es un deporte de ritmo rápido. El nombre oficial de esta disciplina, reconocido por la FIFA, es “futsal”. En conversaciones informales, la gente a veces utiliza el término “fútbol 5”, pero no se trata del mismo tipo de deporte de interior.
El fútbol sala estándar requiere solo cinco jugadores por equipo y se juega en una cancha más pequeña, a diferencia del fútbol tradicional de 11 contra 11, que requiere 11 jugadores por equipo. Las superficies de juego de ambos deportes difieren considerablemente: los campos de fútbol 11 al aire libre son de césped natural, mientras que los partidos oficiales de futsal se disputan en superficies duras bajo techo.
Estas diferencias en la superficie y en la composición de los equipos hacen que el futsal ponga a prueba, en mayor medida, el control del balón, la rapidez en los pases y el movimiento, la toma de decisiones en fracciones de segundo y la creatividad de los jugadores.
Dimensiones reglamentarias de la cancha
Las canchas de fútbol sala certificadas por la FIFA (campos de fútbol sala), construidas según estándares internacionales, tienen dimensiones fijas, que son bastante diferentes de las disponibles en la norma de iluminación EN 12193 para campos de fútbol profesional de 11 y campos de fútbol sala amateur.
Los partidos internacionales oficiales de fútbol sala se juegan en canchas de entre 38 y 42 metros de largo y de 20 a 25 metros de ancho, siendo 40 metros por 20 metros el tamaño de nivel más común. Por otro lado, las canchas de fútbol sala utilizadas para competiciones no internacionales pueden tener una gama más amplia de dimensiones, midiendo entre 25 y 42 metros de largo y de 16 a 25 metros de ancho.
Las dimensiones son más flexibles para partidos de cinco jugadores que se juegan en interiores o a nivel amateur. La longitud puede estar entre 20 my 40 m, mientras que la anchura puede estar entre 18,5 my 20 m.
Un campo de fútbol 11 estándar puede tener hasta 105 x 68 m, lo que proporciona una superficie de juego mucho mayor en comparación. Según la norma EN 12193 (Más sobre EN12193), las dimensiones de un campo de fútbol sala son diferentes a las de una cancha de fútbol sala, con una longitud entre 30 y 40 metros y una anchura entre 18,5 y 20 metros.
| Tipo de instalación o competición | Longitud | Anchura |
|---|---|---|
| Partidos internacionales oficiales de fútbol sala | 38-42 m | 20-25 m |
| Tamaño más común | 40 m | 20 m |
| Competiciones no internacionales | 25-42 m | 16-25 m |
| Dimensiones indicadas para partidos de cinco jugadores | 20-40 m | 18,5-20 m |
| Norma EN 12193 | 30-40 m | 18,5-20 m |
| Campo de fútbol 11 | Hasta 105 m | Hasta 68 m |
Estas diferencias dimensionales y estructurales únicas tienen distintos niveles de influencia en el diseño de la iluminación y los estándares de iluminancia de la iluminación para fútbol sala.

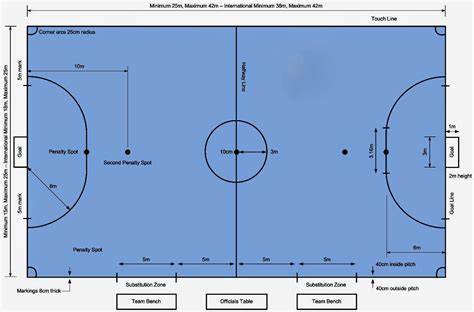

A continuación se muestra el plano de una cancha de fútbol sala estándar de 40 × 20 metros. Como se muestra en el diagrama, la cancha de fútbol sala tiene un círculo central con un radio de 3 m y arcos en las esquinas con un radio de 0,25 m.
El punto de penalti estándar está a 6 m de la línea de meta, el segundo punto de penalti está a 10 m de la línea de meta. El área de penalti es un cuarto de círculo con un radio de 6 m y una profundidad de 5 m a lo largo de la línea de meta.
Las zonas de sustitución están marcadas con líneas de 5 metros a cada lado de la línea central.
Parámetros fundamentales de iluminación
La iluminación para el fútbol sala en interiores debe diseñarse según distintas categorías, teniendo en cuenta el nivel de competición, la experiencia de los espectadores y los requisitos de retransmisión. Las referencias fundamentales para ello son la norma europea EN 12193, el sistema de clasificación de la Federación Francesa de Fútbol (FFF) y las especificaciones de la UEFA para competiciones de alto nivel.
La norma EN 12193 clasifica la iluminación de la pista en tres categorías: entrenamiento y recreo, partidos de aficionados y partidos profesionales, utilizando la iluminancia horizontal y la uniformidad de la iluminancia como criterios de evaluación clave.
| Clase según EN 12193 | Iluminancia horizontal | Uniformidad U2 |
|---|---|---|
| Clase I | Eh > 750 | U2 > 0,70 |
| Clase II | Eh > 500 lx | U2 > 0,70 |
| Clase III | Eh > 200 | U2 > 0,50 |
La iluminación de Clase I tiene los requisitos más exigentes (Eh > 750, U2 > 0,70), la de Clase II tiene los siguientes en cuanto a exigencia (Eh > 500 lx, U2 > 0,70), mientras que la de Clase III presenta los requisitos más bajos (Eh > 200, U2 > 0,50).
Por su parte, la FFF establece cuatro niveles que van desde EFutsal 4 hasta EFutsal 1, con una iluminancia horizontal que oscila entre 200 lx y 750 lx; cuanto más alto es el nivel, más estrictos son los requisitos de uniformidad de la iluminancia, control del deslumbramiento y reproducción cromática (CRI ≥ 80).
En comparación con la norma EN 12193, esta añade un nivel adicional (300 lx y U2 > 0,50) y permanece casi idéntica en otros aspectos; no obstante, incluye requisitos adicionales relativos a los niveles de iluminancia durante el mantenimiento.
Competiciones televisadas e iluminancia vertical
Para eventos televisados de primer nivel, como la Liga de Campeones de Futsal de la UEFA, la iluminancia vertical (más información sobre la iluminancia vertical, que es un requisito para la iluminación deportiva televisada) también se evalúa como un estándar fundamental junto con la iluminancia horizontal.
| Situación competitiva | Iluminancia requerida |
|---|---|
| Fase de grupos y eliminatorias | Mínimo de 1.200 lx |
| Fase final | 1.800 lx |
| Iluminación de emergencia | Al menos 1.000 lx |
Por ejemplo, los partidos de la fase de grupos y de las eliminatorias requieren un mínimo de 1.200 lx, mientras que la fase final debe alcanzar los 1.800 lx; además, la instalación debe contar con un sistema de iluminación de emergencia que proporcione una iluminancia de al menos 1.000 lx.
Uniformidad, deslumbramiento y reproducción cromática
Entre los requisitos de iluminación LED en campos de fútbol esta debe ser uniforme y que no dificulte la visión de los jugadores, árbitros y espectadores. Al iluminar un campo de fútbol; el objetivo principal es garantizar una excelente visibilidad que permita desarrollar todo el juego sin inconvenientes.
Óptica: Los reflectores LED son diferentes a los que se implementan en los estadios de fútbol, generalmente tiene un ángulo de luz más pequeño. Es necesario que el diseño óptico de la luminaria debe adaptarse a los diferentes niveles del estadio.
Uniformidad de la iluminación: Es un elemento clave y se debe tener en cuenta en todos los campos de fútbol. Según los planos de referencia de la FIFA y UEFA. Lograr una alta uniformidad no es fácil, así que este aspecto debe ser revisado por un profesional de iluminación.
La luz irregular puede irritar los ojos de jugadores y espectadores. La UEFA y FIFA exigen que la iluminación de los estadios tenga una uniformidad de 0.5 a 0.7. Este parámetro se basa en una relación de 0 a 1, que indica el grado de distribución uniforme de la luminancia.
En cualquier categoría se debe tener en cuenta que no exista el deslumbramiento para los espectadores y siempre se debe evitar la contaminación lumínica, por lo cual es necesario una combinación entre iluminación permanente y temporal.
Selección y disposición de las luminarias
Una vez que se hayan aclarado los objetivos de iluminación, incluidos la iluminancia, la uniformidad y el límite de deslumbramiento para su proyecto de iluminación para fútbol sala, el siguiente aspecto clave se centra en las dos consideraciones principales: la selección de luminarias y su disposición.
La selección de luminarias abarca el tipo de equipo (generalmente proyectores), la potencia y la distribución de la luz; por su parte, la disposición se refiere a cómo deben ubicarse dichas luminarias (puntos de instalación y orientación).
En conjunto, estos dos factores determinan si la iluminación de una cancha de fútbol sala mejorará la experiencia de los competidores y los espectadores, o se convertirá en una fuente de quejas constantes, ya que una elección inadecuada puede provocar que la cancha esté solo parcialmente iluminada (iluminación desigual) o incluso causar un deslumbramiento severo (¿Cómo reducir el deslumbramiento en la iluminación deportiva?).
Muchos diseñadores ponen demasiado énfasis en el brillo (flujo luminoso) de las luminarias, descuidando al mismo tiempo el control preciso de la distribución de la luz y la ubicación de los equipos.
Los focos de los campos de fútbol son proyectores. Su luminaria focaliza la luz en un ángulo concreto para asegurar la máxima luminosidad en una determinada zona del terreno de juego.
Disposición interior y control de la línea de visión
La clave del diseño de iluminación para fútbol sala en interiores reside en gestionar la línea de visión ascendente de los jugadores, en lugar de limitarse a cubrir todo el techo con luminarias industriales convencionales.
Cuando las luminarias se suspenden en el centro de la pista o directamente sobre las porterías, los jugadores se ven obligados a mirar hacia la fuente de luz al seguir balones elevados, lo que provoca un deslumbramiento intenso.
Gracias a la continua optimización de la distribución lumínica de las luminarias LED, el enfoque actual más eficaz consiste en situar las luminarias fuera del campo de visión ascendente principal de los jugadores.
La práctica habitual implica instalar las luminarias en filas sobre la estructura del techo, situadas por encima (y hacia el exterior) de los laterales más largos de la pista.
Siempre que las condiciones lo permitan, la luz puede proyectarse desde múltiples direcciones para converger en distintos puntos de la pista, eliminando así las sombras y garantizando la uniformidad, al tiempo que se reduce eficazmente el deslumbramiento.
Altura de instalación y orientación
La altura de instalación es también un factor determinante para el rendimiento de la iluminación. Por norma general, cuanto mayor sea la altura a la que se suspendan las luminarias, más amplia y suave será la distribución de la luz y mejor será el control del deslumbramiento.
Por ejemplo, la norma francesa FFF establece una fórmula para calcular la altura de instalación: Hmin = (d + l/2) × tan(25°), donde H es la altura de instalación de la luminaria, d es la distancia horizontal desde el poste de luz hasta la línea de banda y l es la anchura de la pista.
Cuando la altura de instalación es baja, los requisitos para la distribución de la luz de la luminaria suelen ser más estrictos, y el punto de mira (¿Qué son los puntos de mira de los proyectores deportivos: mira al objetivo o mira en grados?) debe optimizarse.
Entre los requisitos generales para tener una correcta iluminación de un campo de fútbol, se debe incluir el uso de focos LED de alta potencia. Tienen una inmejorable relación coste-beneficio debido. El foco proyector LED entrega un flujo lumínico de alta potencia y al mismo tiempo eficiencia energética. La instalación es rápida y de mantenimiento mínimo.
Iluminación de pistas exteriores
A diferencia de la iluminación para fútbol sala en interiores, donde las luminarias cuelgan del techo, las pistas exteriores carecen de cubierta. En la mayoría de los casos, las pistas de fútbol sala al aire libre son poco comunes; lo que habitualmente se denomina «pista de fútbol sala» se asemeja más a un campo de fútbol 5 y suele contar con césped artificial en lugar de la superficie pavimentada típica de los pabellones cubiertos.
Dado que las luminarias suelen montarse en las vallas laterales o en columnas de iluminación, es necesario ajustar el ángulo de orientación de los proyectores (proyectores LED ZGSM). Asimismo, resulta fundamental emplear una distribución de luz asimétrica para minimizar el deslumbramiento.
Cuando las luminarias se sitúan en el perímetro, iluminan la pista desde un ángulo lateral; al ser esta dirección generalmente perpendicular a la trayectoria de movimiento de los jugadores (hacia adelante y hacia atrás), se reduce eficazmente el deslumbramiento.
Incluso sin aplicar inclinación, la distribución asimétrica de la luz controla el deslumbramiento de manera efectiva, ya que los jugadores rara vez tienen ocasión de mirar directamente a la fuente de luz.
Para lograr una uniformidad lumínica óptima y minimizar las sombras, es posible instalar luminarias (o columnas) adicionales, aunque ello conlleve un aumento de los costes.
Ejemplo de diseño interior para una cancha de 40 × 20 metros
A continuación, presentamos diseños de iluminación para fútbol sala (simulaciones) para una cancha de futsal estándar de 40×20 metros, uno para un entorno interior y otro para un entorno exterior.
El primero utiliza los soportes de montaje descritos en la sección anterior, con las luces de futsal dispuestas a ambos lados, mientras que el segundo emplea farolas; hemos comparado los resultados de una instalación de dos postes y una de cuatro postes.
La iluminación para la pista de fútbol sala cubierta se instala mediante soportes, con las luminarias dispuestas en filas a lo largo de las secciones superiores de los dos lados largos de la estructura del techo, a una altura de 6 metros.
El requisito de iluminancia se establece en 300 lux. Se propone utilizar luminarias de 200 W con una eficacia luminosa de 150 lm/W.
Aplicando la fórmula de cálculo, obtenemos que el número de luminarias necesario es 300 × 20 × 40 / 0,8 / 0,7 / 30.000 ≈ 14.
La distribución de la luz es asimétrica, diferenciando entre las áreas de portería y el centro de la pista. La siguiente figura muestra un mapa de falso color que ilustra cómo se ha logrado una cobertura uniforme en toda la pista mediante la superposición de los haces de luz provenientes de ambos lados.
Los resultados indican que la uniformidad de la iluminancia horizontal (U2) puede alcanzar 0,74 o más, con una iluminancia de 316 lx, cumpliendo así con el objetivo establecido.
La simulación en Dialux (simulación de iluminación ZGSM) también verificó el índice de deslumbramiento GR; los resultados muestran que todos los valores GR son inferiores a 35, cumpliendo con el requisito de estar por debajo de 50.
Esto garantiza que los jugadores no sufran deslumbramientos molestos al levantar la vista para realizar un pase o un disparo.
| Parámetro del ejemplo | Resultado |
|---|---|
| Dimensiones de la cancha | 40 × 20 m |
| Altura de instalación | 6 m |
| Iluminancia objetivo | 300 lux |
| Potencia de cada luminaria | 200 W |
| Eficacia luminosa | 150 lm/W |
| Número aproximado de luminarias | 14 |
| Iluminancia obtenida | 316 lx |
| Uniformidad horizontal | U2 ≥ 0,74 |
| Índice de deslumbramiento | GR < 35 |
Por supuesto, si fuera necesario adaptarse a los requisitos de iluminación de Clase I según la norma EN 12193 (iluminancia ≥ 500 lx y U2 ≥ 0,7), bastaría con aumentar la potencia; no sería necesario modificar la distribución de la luz ni la disposición del sistema de iluminación de la pista.
Requisitos complementarios de la instalación
Existen también proyectos de iluminación campos de fútbol y otras disciplinas que no pueden desde el inicio. No pueden permitirse incorporar este tipo de focos de alta potencia dentro de sus presupuestos. No obstante, se recomienda hacer previsiones en el diseño e infraestructura para poder incorporarlos en el futuro.
El uso de focos es obligatorio en cualquier estadio en el que se hagan competiciones o torneos importantes. Un claro ejemplo de esto, son los partidos de fútbol los cuales actualmente están teniendo gran acogida por la tarde o incluso en la noche.
Es importante recordar que en algunas partes de Europa, la iluminación artificial es esencial debido a las pocas horas de luz durante los meses de invierno. En promedio en la zona norte de España, se tienen en los días más cortos solo 9 horas de sol y donde tendrán que utilizar luminarias para la práctica deportiva casi por obligación.
Analizar los costes de la energía eléctrica también le ayudará a tomar una decisión. Iniciar un proyecto de iluminación deportiva para un campo de fútbol u otras disciplinas deportivas y calcular los meses en los que se amortizará las nuevas luminarias es vital.
Ubicación, cubierta y torres de iluminación
Cuando hablamos de la configuración de los focos LED para iluminación campos de fútbol u otra disciplina deportiva profesional; existen diferentes opciones según la ubicación y el tipo de foco, aunque debe tenerse en cuenta que las ubicaciones son limitadas ya que deben cumplir con las siguientes características:
- Colocarse a determinada altura para evitar el reflejo horizontal.
- Los estadios completamente cubiertos tendrán un anillo de luces que estará fijo a un soporte perimetral alrededor del campo de juego.
- Usar combinación de iluminación en cubierta y torre.
- Los focos no deben provocar contaminación lumínica en las inmediaciones.
- Los focos deben estar perfectamente instalados hacia el terreno de juego, su altura y apariencia no debe interferir en la comunidad local.
Por otro lado, es clave incluir en el proyecto toda la iluminación del estadio, especialmente las zonas públicas en las que se espera gran circulación de espectadores ya que los niveles correctos de iluminación, colores y focos adecuado permitirán resaltar la estética del lugar y a su vez cumplir con los parámetros requeridos de iluminación.
Además, el tipo de iluminación seleccionada tendrá un impacto sobre el diseño arquitectónico.
Principios FIFA para instalaciones deportivas
Las directrices de la FIFA sobre estadios de fútbol contribuyen a la excelencia en el diseño de estadios de fútbol en todo el mundo. Establecen un marco claro y flexible para apoyar el desarrollo de estadios más seguros y sostenibles.
Las directrices de la FIFA sobre estadios de fútbol establecen una norma mundial para el diseño, la construcción y el funcionamiento de los estadios de fútbol. Flexibles para proyectos de todas las escalas, promueven la seguridad, la sostenibilidad y la relevancia para la comunidad.
Las directrices se estructuran en torno a dos pilares:
- Directrices generales del proceso: Una hoja de ruta desde la viabilidad hasta las operaciones, garantizando una entrega eficiente y sostenible.
- Directrices técnicas: Normas claras sobre asientos, seguridad, accesibilidad y tecnologías integradas.
Aplicando estos principios, los proyectos de estadios de fútbol pueden cumplir normas de categoría mundial, al tiempo que reflejan la cultura local e impulsan el crecimiento del fútbol en todo el mundo.
En resumen, un diseño de iluminación excelente para fútbol sala -tanto en interiores como en exteriores- debe garantizar que los jugadores dispongan de un campo de visión claro y cómodo al levantar la vista para pasar o disparar, sin necesidad de entrecerrar los ojos de forma inconsciente; la luz debe iluminar la pista sin interferir en el desarrollo del partido.
