Andamios: partes y piezas principales según su tipo

Los andamios son estructuras temporales esenciales en el mundo de la construcción, diseñados para proporcionar un soporte seguro y eficaz a los trabajadores mientras realizan tareas en altura. Comprender las diferentes partes de un andamio y su función es fundamental para garantizar un uso seguro y eficiente.

Los andamios son las principales herramientas en la construcción y remodelación de edificios, ya que proporcionan una plataforma segura y estable para que los trabajadores lleven a cabo sus tareas en alturas elevadas y puedan moverse cómodamente por cada zona. La estructura modular permite construir el apoyo con el que adaptarse a las necesidades de cada obra desde cualquier altura.

Qué es el cuerpo de un andamio

El cuerpo de un andamio es la estructura principal que da forma y soporte a todo el sistema. Está compuesto por una combinación de barras verticales y horizontales, travesaños, barandillas seguras y otras piezas que permiten su estabilidad y funcionalidad.

Se trata de la estructura básica que proporciona estabilidad, soporte y seguridad a los elementos de un andamio. Forma la base sólida sobre la cual se monta la estructura, y está compuesto por varios elementos.

La resistencia y estabilidad del cuerpo de un andamio son esenciales para soportar el peso de los trabajadores, herramientas y materiales, asegurando que las tareas puedan realizarse sin riesgo.

Elementos que forman el cuerpo del andamio

• Barras y diagonales: Están diseñadas para dar estabilidad al andamio, y se suelen colocar en la parte delantera y trasera de la estructura, mejorando la resistencia.
• Marcos de andamio: Son barras verticales que marcan las dimensiones del andamio. Aportan el armazón principal al que se conectan el resto de componentes.
• Placas, soportes y ruedas: Forman la base del cuerpo del andamio, y pueden ser fijos (placas) o móviles (ruedas). Proporcionan estabilidad y un desplazamiento seguro.

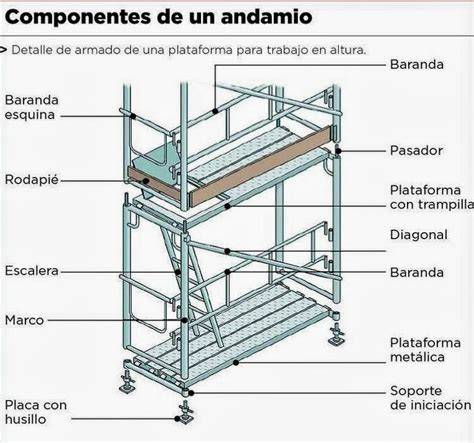

Partes comunes de los andamios

Aunque existen diferentes tipos de andamios, todos comparten ciertos componentes esenciales que garantizan su funcionamiento. Estas partes básicas son esenciales para proporcionar estabilidad y soporte en cualquier tipo de andamio.

Placa base

Es la pieza sobre la que se asienta la arquitectura completa de la instalación. Suele estar hecha de acero y proporciona un punto de apoyo sólido y nivelado a la estructura, logrando una buena sujeción al suelo y evitando desequilibrios.

Tornillo nivelador, husillo o base con ruedas

El tornillo nivelador es un elemento que permite nivelar la estructura y, a su vez, transmitir adecuadamente las cargas al terreno. Son las primeras piezas en ser montadas y resultan esenciales para el replanteo o disposición de las distancias en la base del andamio.

Los husillos se utilizan para nivelar y fijar el andamio en el terreno, permitiendo ajustar la altura y asegurar la estabilidad.

Cuello o collarín

Esta pieza conecta la placa base y las barras verticales de la estructura. Tiene forma cilíndrica, y las piezas se ensamblan con tornillos niveladores o husillos profesionales.

El collarín o base iniciadora es el elemento que asegura el arriostramiento al inicio de la estructura y cuenta con una roseta que sirve para conectar el primer grupo de horizontales y diagonales. Se instala entre el tornillo y el primer vertical.

Barras verticales, montantes y marcos

Se trata de las barras que se colocan en posición vertical sobre la base y sujetan los tablones que sirven de apoyo a los operarios durante el trabajo.

Los marcos son barras verticales que delimitan las dimensiones del andamio. Proporcionan el armazón principal al que se conectan los otros componentes del andamio.

Barras horizontales

Las barras horizontales conectan los marcos verticales y aportan estabilidad lateral a la estructura. Estas barras también sirven como soporte para las plataformas y ayudan a mantener la rigidez del sistema.

Estas barras metálicas cierran la arquitectura rectangular de cada cuerpo, completando la forma de la estructura y aportando una estabilidad añadida sobre la base.

Travesaños y diagonales

Las barras de travesaño se cruzan en diagonal a un lado y otro de la estructura para aumentar el refuerzo de cada cuerpo del andamio. De esta forma, sujetas a cada extremo de las barras verticales, añaden un amarre adicional.

Los estabilizadores son piezas diagonales que refuerzan la estructura del andamio. Su función principal es aumentar la estabilidad, evitando deformaciones y proporcionando mayor seguridad.

Plataformas y tablones

Las plataformas son donde los trabajadores se posicionan para realizar sus tareas. Están diseñadas para soportar el peso de los usuarios y sus herramientas, y suelen ser de madera, metal o materiales compuestos.

Las plataformas son elementos horizontales que proporcionan una superficie de trabajo segura y estable para los operarios. Generalmente hechas de tablones o plataformas metálicas, se colocan a lo largo de los niveles del andamio y permiten que los trabajadores se desplacen de un punto a otro de manera cómoda y segura.

Los tablones están hechos del mismo material que el andamiaje y se sujetan de cada extremo a las barras verticales. La superficie es metálica y debe tener revestimiento antideslizante en la superficie.

También se pueden colocar tablones de madera homologados para evitar que los trabajadores se caigan, sobre todo en niveles de poca altura o trabajos domésticos.

Escaleras

Las escaleras en el interior de los andamios sirven para acceder a diferentes niveles de la estructura. Estas pueden estar integradas en el diseño o añadirse como elementos separados, dependiendo del tipo de andamio.

Se sitúan en los extremos de cada andamiaje para facilitar la bajada y subida de los trabajadores desde cada planta hasta el suelo. Pueden verse dispuestas en vertical, formando parte de la estructura, o sujetas a las barras verticales de los extremos para ponerlas cruzadas en diagonal.

Barandillas

Las barandillas son elementos de seguridad que se instalan en los bordes de las plataformas del andamio. Estas barandillas ayudan a prevenir caídas y proporcionan un punto de agarre adicional para los trabajadores mientras se desplazan y realizan tareas en el andamio.

Las barandillas seguras son los pilares principales de seguridad del andamio. Normalmente, se configuran con los elementos horizontales.

Rodapié

El rodapié es una barrera baja colocada en los bordes de las plataformas de trabajo. Su función es evitar que herramientas o materiales caigan de la plataforma, protegiendo tanto a los trabajadores como a las personas que se encuentren en el área.

Esta placa metálica es más estrecha y se ubica a lo largo de toda la base de cada cuerpo, actuando como tope para frenar la caída accidental de herramientas. De esta forma, los objetos no caen al vacío o sobre las personas que transitan bajo el andamio.

Ruedas

Las ruedas son un componente que se utiliza en andamios móviles. Estas permiten que la estructura se desplace fácilmente de un lugar a otro, algo útil en proyectos que requieren movilidad constante.

En algunos andamios, especialmente en aquellos que son móviles, se utilizan ruedas para facilitar su desplazamiento. Es importante asegurarse de que las ruedas estén equipadas con sistemas de frenado para evitar movimientos no deseados.

Partes de un andamio tradicional de crucetas

Los andamios tradicionales de crucetas, mejor conocidos como andamios amarillos, incluyen barras diagonales adicionales que refuerzan la estabilidad de la estructura.

• Crucetas horizontales: Son barras horizontales que se cruzan entre los montantes verticales del andamio y aportan estabilidad a la estructura.
• Marcos: Son barras verticales que sujetan el andamio y determinan su altura. Están conectadas a las crucetas horizontales y proporcionan soporte.
• Placas base: Se colocan en la base de los montantes verticales y aportan estabilidad al andamio, de forma que distribuyen el peso y evitan que el suelo se hunda.
• Tablones o plataformas: Se colocan horizontalmente entre los montantes y las crucetas, brindando una plataforma segura donde los obreros pueden trabajar.

Partes de un andamio europeo

Los andamios europeos están diseñados con barras horizontales y verticales que se conectan mediante sistemas modulares. Su diseño se enfoca en cumplir con normativas específicas de seguridad.

Está formado por marcos y pórticos, los cuales se unen a través de plataformas, barras y diagonales para mayor seguridad en la plataforma.

• Marcos de andamio: Están hechos de acero y se unen entre sí para formar la estructura. Tienen un sistema de cierre por gravedad que impide su separación involuntaria.
• Tubos con abrazadera: Se usan para unir los marcos y pórticos del andamio. Las abrazaderas hacen que la conexión sea resistente y sólida.
• Diagonales: Son barras diagonales que van conectadas a los marcos y pórticos del andamio. Aportan estabilidad y solidez a la estructura, garantizando su resistencia.
• Barras horizontales: Se utilizan para unir los marcos y pórticos del andamio en sentido horizontal, aportando solidez y estabilidad a la estructura.
• Largueros supletorios: Se utilizan para ampliar la longitud de la plataforma del andamio, brindando más espacio y comodidad a los trabajadores.
• Plataformas: Son superficies de trabajo metálicas donde los obreros se paran a realizar sus tareas. Se colocan de forma horizontal entre los marcos y pórticos del andamio y proporcionan una base estable y segura.
• Plataformas de aluminio con trampilla: Son especiales y tienen una escalera que permite un acceso interior a niveles superiores del andamio.
• Rodapiés: Se instalan en los costados del andamio europeo para evitar la caída de pequeños objetos desde la plataforma de trabajo.
• Husillos: Se utilizan para nivelar y fijar el andamio en el terreno, permitiendo ajustar la altura y asegurar la estabilidad.
• Polea: Se usa para facilitar el izaje de materiales en el andamio, permitiendo un movimiento controlado y seguro de cargas verticales.
• Barandillas laterales: Se colocan en los extremos de cada planta del andamio y aportan protección, además de prevenir caídas desde los lados.
• Suplementos de marco: Se utilizan para aumentar la altura de los marcos del andamio, permitiendo construcciones más altas y adaptándose a las necesidades del trabajo.
• Pie de barandilla doble: Se usa para fijar las barandillas laterales en los extremos del andamio, asegurando la sujeción.
• Ampliaplataformas: Son extensiones que se pueden agregar a las plataformas metálicas del andamio, brindando más espacio para el trabajo y el desplazamiento de los trabajadores.

El andamio europeo se caracteriza por su estructura compuesta principalmente por marcos y pórticos, los cuales se unen mediante plataformas, barras y diagonales para brindar una plataforma segura durante trabajos de reparación de fachadas o construcción de elementos arquitectónicos.

Las dimensiones y configuraciones exactas de las partes del andamio europeo pueden variar según el fabricante y las especificaciones de la obra. Antes de utilizar un andamio europeo, es fundamental seguir las instrucciones y recomendaciones del fabricante, así como cumplir con las normas de seguridad correspondientes, para garantizar un montaje correcto y seguro.

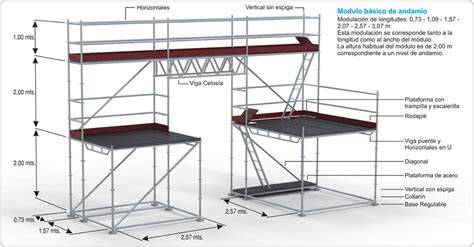

Partes de un andamio multidireccional

Los andamios multidireccionales cuentan con un sistema flexible que permite conectar las barras en diferentes ángulos. Este tipo de andamio es ideal para proyectos complejos que requieren estructuras personalizadas, como fachadas irregulares o espacios reducidos.

El andamio multidireccional destaca por su capacidad para adaptarse a superficies irregulares y ofrecer una mayor versatilidad en el montaje.

Rosetas o base collarín

Las rosetas o bases collarín permiten la unión y fijación de los componentes principales del andamio a los postes verticales. Tienen perforaciones que se alinean con las barras horizontales y diagonales, permitiendo su conexión de forma estable y segura.

En los sistemas RingLock o de anclaje en disco o anillo, la roseta cuenta con perforaciones pequeñas para recibir las horizontales y configurar ángulos rectos, y otras perforaciones grandes para las diagonales. Lo anterior permite el armado en ángulos de hasta 15° y el uso de otros accesorios.

Es importante asegurarse de que las rosetas estén correctamente colocadas y fijadas para mantener la integridad y estabilidad del andamio multidireccional.

Vertical multidireccional

Los verticales son elementos portantes que permiten que el andamio gane altura. Cuentan con rosetas ubicadas cada 50 cm, las cuales tienen 8 perforaciones.

Para la elevación, los verticales se unen entre ellos por medio de una pieza llamada espiga, ubicada en su extremo superior. Son fabricados en largos de 0.5, 1, 1.5, 2, 2.5, 3 y 4 metros, siendo lo más común las medidas de 0.5, 1 y 2 metros.

Horizontal multidireccional

El horizontal multidireccional es un elemento estructural de arriostramiento y protección. Esta pieza permite unir los verticales y cuenta con terminales en sus dos extremos con una cuña que se inserta en las perforaciones pequeñas de la roseta, permitiendo la formación de ángulos rectos.

También se utiliza como baranda de protección en el área de trabajo. Estas piezas se fabrican en múltiples medidas, siendo comunes las de 0.73, 1.09, 1.57, 2.07, 2.57 y 3.07 m, además de 0.75, 1, 1.5, 2, 2.5 y 3 m en el caso de andamios métricos.

Diagonal multidireccional

La diagonal multidireccional proporciona rigidez al andamio y permite una transmisión adecuada de las cargas a los elementos verticales. Cuenta con terminales móviles en sus dos extremos y utiliza una cuña que se inserta en las perforaciones grandes de la roseta.

Las diagonales también se pueden utilizar para el armado de voladizos o ménsulas para el soporte de elementos sobresalientes.

Plataforma base multidireccional

La plataforma base multidireccional es una estructura metálica utilizada para dotar al andamio de un nivel de trabajo seguro. Surgió como una mejora de seguridad en reemplazo de los antiguos tablones de madera.

Cuenta en sus extremos con ganchos que permiten fijarla a las horizontales. También existen plataformas sin ganchos para otros usos.

Plataformas con escaleras de acceso

Las plataformas con escaleras de acceso permiten subir y bajar del andamio de manera segura. El acceso al andamio se puede hacer desde el exterior o desde el interior del mismo, según el requerimiento.

En la mayoría de los casos, la escalera viene integrada a la plataforma con escotilla o trampilla.

• Montantes verticales o postes verticales: Son los elementos estructurales verticales del andamio. Se colocan en las esquinas para proporcionar estabilidad y soporte.
• Diagonales: Se unen a los postes verticales a través de rosetas. Aportan rigidez y estabilidad, ayudan a distribuir las cargas y resisten movimientos laterales.
• Elementos horizontales o largueros: Se conectan a los postes verticales mediante rosetas. Aportan soporte a las plataformas y se disponen a distintas alturas según la obra.
• Plataformas: Se colocan horizontalmente sobre los largueros y aportan estabilidad y seguridad para el desplazamiento y acceso a los niveles. Pueden contar con superficies antideslizantes y sistemas de fijación.
• Escaleras: Permiten el acceso a las diferentes plataformas del andamio. Pueden ser portátiles y se instalan dependiendo de la necesidad.
• Rodapiés: Son elementos de madera o metálicos que se instalan en la parte inferior de los costados del área de trabajo para evitar la caída de objetos.
• Barandas: Son elementos horizontales que se utilizan para proteger a los operarios en el área de trabajo.

Para entender un sistema de andamios multidireccionales, hay que saber que RingLock o de anclaje en disco o anillo es un tipo de andamio modular. Grandes fabricantes de andamios certificados les han dado su propia denominación.

Las dimensiones y configuraciones de las partes del andamio multidireccional pueden variar dependiendo del fabricante y los detalles de la obra. Por ello, hay que seguir las instrucciones del fabricante y cumplir con las normas de seguridad.

Partes de una torre de andamio móvil

Las torres de andamio móvil incluyen ruedas en su base, lo que facilita su desplazamiento. Estas estructuras están diseñadas con sistemas de freno en las ruedas para garantizar la estabilidad durante el trabajo.

Por lo general, están compuestas por diagonales, marcos, plataformas, placas soportes y ruedas. También usan los mismos elementos auxiliares, como barandillas, plataformas, rodapiés, escaleras interiores y estabilizadores.

Las partes principales son parecidas a las de los anteriores andamios, aunque cada modelo y fabricante tiene sus propias características. Además, se suelen suministrar en packs o cuerpos completos, donde ya se incluyen todas las piezas necesarias.

Partes de un andamio colgante

Los andamios colgantes, también conocidos como plataformas suspendidas, están formados por cables, poleas y plataformas que se ajustan en altura. Se emplean en trabajos que necesitan acceso a grandes alturas.

• Plataforma suspendida: Es la plataforma donde los trabajadores se paran y realizan su trabajo. Está suspendida mediante cables y ganchos desde la parte superior.
• Ganchos de suspensión: Se enganchan en la parte superior del edificio o estructura y sostienen la plataforma suspendida. Son fundamentales para la seguridad y estabilidad del andamio colgante.
• Cables de suspensión: Se utilizan para sostener la plataforma suspendida y permitir su movimiento vertical. Deben ser resistentes y estar correctamente asegurados.
• Poleas: Permiten ajustar la altura de la plataforma y facilitan el movimiento controlado de cargas verticales.
• Dispositivos de seguridad: Para garantizar la seguridad de los trabajadores se utilizan arneses, cuerdas de seguridad y sistemas anticaídas. Estos elementos se enganchan a los trabajadores para evitar accidentes y caídas.

Las partes del andamio son generales, pero los componentes específicos pueden cambiar dependiendo del fabricante y las regulaciones locales. Por eso, siempre es conveniente seguir las instrucciones y cumplir con las normas de seguridad.

Funciones de las piezas según la necesidad de la obra

Cómo montar un andamio de forma segura

Un buen montaje es esencial para garantizar la estabilidad y seguridad durante los trabajos en altura. Cada tipo de andamio tiene unos requisitos, por lo que antes de comenzar el montaje hay que leer las recomendaciones.

Conocer las recomendaciones del fabricante

Antes de empezar el montaje, conviene leer las instrucciones y seguir las recomendaciones del fabricante, pues cada andamio puede tener unos requisitos.

Antes de comenzar el montaje, lee detenidamente las instrucciones y recomendaciones proporcionadas por el fabricante del andamio. Cada tipo de andamio puede tener requisitos específicos, por lo que es crucial seguir las indicaciones proporcionadas.

Familiarizarse con las partes

Conoce todas las partes del andamio, tanto las principales como las de seguridad, pues dependiendo del tipo de andamio cada parte tendrá una función y ubicación.

Verificar la integridad de las piezas

Inspecciona las partes del andamio para comprobar que estén en buenas condiciones y, si fuera necesario, reemplaza los elementos dañados o desgastados antes del montaje.

Comenzar por la base

Hay que seguir un orden lógico: comenzar por la base, ensamblar los elementos principales y después añadir las partes de seguridad. Hay que seguir el orden que dicta el fabricante para un montaje óptimo.

Asegurar las conexiones

Hay que asegurarse de que las conexiones estén bien ajustadas, usando los dispositivos de fijación según las recomendaciones del fabricante, para aportar resistencia y estabilidad.

Instalar las partes de protección

No descuides la instalación de las partes de seguridad del andamio: barandillas, rodapiés, plataformas antideslizantes y dispositivos de protección contra caídas. Hay que asegurarse de que estas partes están instaladas y ajustadas para garantizar la seguridad.

Cabe recordar que el montaje de un andamio debe ser hecho por personal capacitado, siguiendo las indicaciones del fabricante y cumpliendo las normas de seguridad. El buen uso de las partes del andamio aporta estabilidad y seguridad.

Variaciones entre fabricantes y sistemas

Los componentes específicos pueden variar según el fabricante y las regulaciones locales. Las dimensiones y configuraciones exactas de las partes del andamio europeo y del andamio multidireccional también pueden variar según las especificaciones de la obra.

Por ello, es fundamental seguir las instrucciones y pautas de montaje proporcionadas por el fabricante y cumplir con las normas de seguridad vigentes para garantizar un montaje correcto y seguro.
