Para alinear un plano con un pivote en AutoCAD se utiliza el comando ALIGN o ALINEAR, que permite desplazar, girar y, si es necesario, escalar un conjunto de objetos tomando como referencia uno, dos o tres pares de puntos.
El procedimiento consiste en seleccionar el plano, indicar los puntos de origen sobre el dibujo y asignar a cada uno su correspondiente punto de destino en la referencia. Con dos pares de puntos, AutoCAD desplaza y gira el plano; con la opción de escala activada, también ajusta su tamaño.
Para qué sirve el comando ALIGN
El comando ALIGN es uno de esos comandos útiles que tiene Autocad, pero que son menos conocidos entre los usuarios. A menos que hayan usado antes el comando ALIGN, probablemente no lo conozcan. ALIGN (alinear) sirve para alinear cosas en Autocad.
De cierta forma es parecido al comando ALIGN de Revit, pero un poco más completo y lo podemos usar en mayor variedad de formas. Podemos alinear una línea, un bloque, o prácticamente cualquier objeto en Autocad.
Y lo podemos alinear con respecto a otro objeto, sea una línea, un bloque o cualquier otro. Esa segunda parte es lo que verdaderamente hace útil el comando ALIGN.
Qué elementos se pueden alinear
Prácticamente lo que se nos ocurra. Podemos alinear una línea, un bloque, o prácticamente cualquier objeto en Autocad.
El comando puede utilizarse para colocar puertas, ventanas o bloques de forma alineada tomando como referencia paredes con ángulos de inclinación, girar en función de un eje determinado y gestionar mejor la presentación de planos.

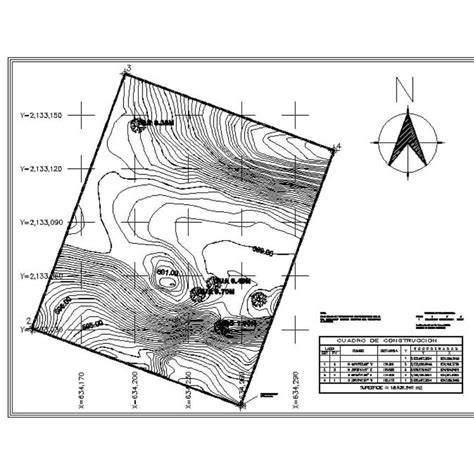

ALIGN en Autocad que es un comando muy útil, especialmente ya cuando pasan de hacer el diseño aislado en un papel de su edificación, a hacer el diseño de sitio y tienen que alinear la información arquitectónica con la información topográfica.
También resulta útil cuando se combinan disciplinas, y tienen que alinear información arquitectónica con estructural, con electromecánico para hacer comparación y superposición.
Cómo iniciar el comando ALINEAR
Puedes teclear «alinear» o mediante menús: «modificar»->»operación en 3D»->»alinear».
Al activar el comando align en Autocad, entre las opciones que tenemos está además de rotar y alinear los puntos, escalarlos para que el objeto termine siendo del mismo tamaño de la línea de referencia.
Procedimiento para alinear un plano con un pivote
1. Seleccionar el plano
Seleccionas los objetos que quieres alinear.
El plano puede estar compuesto por líneas, polilíneas, bloques, textos, cotas u otros objetos. Al seleccionar un conjunto de elementos, todos ellos se desplazan y giran como parte de la misma operación.
2. Indicar el primer punto de origen
A continuación te solicitará una serie de puntos - ten en cuenta que siempre te pedirá «punto de origen» y a continuación te pedirá «punto de destino».
El primer punto de origen debe situarse sobre el plano seleccionado y funcionar como pivote de referencia. Puede ser una esquina, el extremo de una línea, una intersección o cualquier punto identificable del dibujo.
3. Indicar el primer punto de destino
Después de seleccionar el punto de origen, se indica el punto de destino correspondiente en el lugar donde debe quedar el pivote.
La relación entre el punto de origen y el punto de destino define el desplazamiento del plano. Si se utiliza un segundo par de puntos, AutoCAD también determina la orientación que debe adoptar el conjunto.
4. Indicar un segundo par de puntos
Puedes introducir tres puntos de origen y tres de destino.
Puedes introducir dos de origen y dos de destino (el tercer punto, lo saltas ).
Para alinear un plano con un pivote y una dirección concreta, normalmente se emplean dos pares de puntos: el primer par fija la posición del pivote y el segundo establece la orientación del plano respecto a la referencia.
5. Confirmar la operación
Pulsas «Intro», y ya tienes tu objeto perfectamente alineado.
Cuando se trabaja con dos pares de puntos, el resultado combina el desplazamiento y el giro necesarios para que los puntos seleccionados coincidan con sus destinos correspondientes.
El pivote y la línea de referencia
No importan los puntos que seleccionemos. Como muestra el video, a la hora de usar el comando alinear en Autocad, lo que importa realmente es la línea de referencia que formen los puntos que seleccionamos… no tanto los puntos en sí.
Eso significa que para alinear una línea grande podemos seleccionar los puntos de una línea pequeña o de un objeto mucho más pequeño, y simplemente el objeto que estamos alineando nos seguirá esa referencia.
En una operación con dos pares de puntos, el primer punto de origen puede considerarse el pivote geométrico de la transformación. El segundo punto de origen aporta la dirección, mientras que los puntos de destino indican la posición y la orientación finales.
Uso de la opción de escala
También existe la posibilidad de escalar un objeto mientras lo estamos alineando.
Esta opción te permite asignar factor de escala a los objetos antes de alinearlos.
Al activar el comando align en Autocad, entre las opciones que tenemos está además de rotar y alinear los puntos, escalarlos para que el objeto termine siendo del mismo tamaño de la línea de referencia.
La opción de escala debe utilizarse cuando la distancia entre los puntos de origen no coincide con la distancia entre los puntos de destino y se desea que el plano adopte también la dimensión de la referencia.
Cuándo conviene escalar
Esto es útil si estamos tratando de cambiar un bloque de escala, para que empate con algún objeto que ya tengamos dibujado en el plano.
También podemos usar esta opción de escalar los objetos mientras los alineamos para generar miniaturas.
Simplemente seleccionamos un conjunto de objetos que estén a una escala dentro del plano CAD y los alineamos con alguna línea de referencia, que tenga el tamaño final que queremos para ellos.
Puede ser por ejemplo la línea de un marco dentro de la lámina. De esta manera además de alinear los objetos, les estaremos cambiando el tamaño para que queden cabiendo dentro del marco sin ningún problema.
Las tres formas de definir la alineación
| Puntos de origen | Puntos de destino | Resultado |
|---|---|---|
| Un punto | Un punto | Equivale a ejecutar la orden «desplaza». |
| Dos puntos | Dos puntos | Permite desplazar y girar el objeto respecto a una referencia. |
| Tres puntos | Tres puntos | Permite definir una correspondencia espacial más completa. |
puedes introducir un punto de origen y uno de destino (equivale a ejecutar la orden «desplaza»).
puedes introducir dos de origen y dos de destino (el tercer punto, lo saltas ).
puedes introducir tres puntos de origen y tres de destino.
Alinear sin cambiar la escala
Cuando solo se necesita colocar y orientar el plano, se utilizan los puntos de origen y destino sin activar el ajuste de escala.
En este caso, el tamaño del dibujo se conserva y la operación actúa sobre su posición y su orientación. Esta opción es apropiada cuando el plano y la referencia ya están dibujados a la misma escala.
El comando ALIGN es especialmente práctico porque reúne en una sola operación acciones que, de forma separada, podrían requerir desplazar y girar objetos.
Alinear y escalar un plano fuera de escala
Si el plano no tiene la escala correcta, se pueden seleccionar dos puntos cuya distancia sea conocida o que correspondan a una longitud de referencia, y después indicar los dos puntos de destino que representan esa misma dirección en el lugar final.
Si se activa la opción de escala, AutoCAD ajusta el conjunto para que la distancia entre los puntos alineados coincida con la distancia de destino.
Incluso cuando trabajas con imágenes que están fuera de escala, se convierte en un método muy útil de dejarlo a la escala correcta.
Aplicaciones en planos arquitectónicos y técnicos
Cuando tus diseños dejan de ser simples cuadrados y empiezas a tener líneas y objetos en diferentes ángulos, empiezan los problemas. Estas diseñando y modelando tu nueva creación y tienes que desplazar y reorientar objetos, ¿Cómo lo haces?
Tienes dos posibilidades, hacerlo fácil y rápido o complicarte la vida. Hay un comando en AutoCAD que está bastante escondido pero que es muy útil para esta función. Y precisamente se llama “alinear”.
El comando facilita la coordinación de información arquitectónica, topográfica, estructural y electromecánica cuando los dibujos tienen diferentes orientaciones o escalas.
También permite ubicar bloques y elementos repetitivos siguiendo paredes inclinadas, ejes, líneas de propiedad, marcos de lámina y otras referencias geométricas.
Relación con el desplazamiento y el giro
Si te gusta seguro que emplearas con frecuencia esta orden, no solo para alinear, sino también para desplazar y girar.
Con un punto de origen y un punto de destino, la operación equivale a desplazar el objeto. Con dos pares de puntos, además de moverlo, se modifica su orientación para que siga la línea de referencia.
El uso de un pivote permite controlar con precisión qué punto del plano debe coincidir con la referencia, evitando desplazar el dibujo de forma aproximada o corregir posteriormente su posición mediante varias órdenes.
Recomendaciones para trabajar con ALIGN
Yo te recomiendo que, ahora mismo, te pelees un poco con el comando y hagas pruebas alineando objetos sencillos en AutoCAD.
Como siempre son comandos sencillos y eficaces, a la vez que bastante desconocidos.
Apúntate este comando para tu barra de herramientas personalizada, es muy útil tener este comando cerca cuando lo necesitas.
Antes de aplicarlo sobre un plano complejo, conviene probarlo con una línea, un bloque o un grupo reducido de objetos para comprobar la relación entre los puntos de origen, los puntos de destino y la escala.
Una vez descargado los Minis, estúdialos y aplícalos alineando objetos.
Ventajas de utilizar un pivote
El pivote permite establecer un punto de control claro para que una esquina, un extremo, una intersección o cualquier otro punto importante del plano coincida con la posición deseada.
Al combinar el pivote con un segundo par de puntos, se controla también el eje de orientación. De esta manera, el plano no solo llega al lugar correcto, sino que queda girado en la dirección necesaria.
A medida que se adquiera dominio en el manejo del programa, se suelen encontrar herramientas, comandos y métodos más eficientes que permiten mejorar el desempeño para disminuir el tiempo y el esfuerzo.
Esperemos te hayan sido útiles estos tips para alienar, girar y sobreponer elementos en AutoCAD, siendo necesarios para mejorar y aumentar nuestro desempeño a la hora de diseñar y dibujar todo tipo de proyectos.
