Un actuador neumático es un dispositivo mecánico que convierte la energía del aire comprimido en movimiento mecánico lineal o rotatorio. Por lo general, se usa para operar válvulas, interruptores y otros dispositivos mecánicos.
Los actuadores neumáticos utilizan aire comprimido para generar movimiento, lo que los hace esenciales para la automatización en muchas industrias. Estos dispositivos ofrecen altos niveles de eficiencia y fiabilidad, fundamentales para la fabricación moderna.
Qué es un actuador neumático
Los cilindros neumáticos, también conocidos como actuadores neumáticos, son los productos utilizados para proporcionar fuerza y movimiento lineal o giratorio a sistemas, máquinas y procesos automatizados, por ejemplo en aplicaciones industriales. En el "ámbito comercial" de un sistema neumático, los cilindros y actuadores neumáticos funcionan al introducir aire comprimido en el propio cilindro o actuador para mover un pistón alojado en su interior.
El "trabajo" lo realiza un mecanismo acoplado al pistón, que convierte la energía creada en un uso práctico, por ejemplo, un sistema de selección y distribución en la automatización de fábricas. Los cilindros y actuadores neumáticos son una forma sencilla de conseguir fuerza y generar movimientos lineales y giratorios precisos, y pueden utilizarse en entornos difíciles, como temperaturas extremas.
En términos simples, es el “músculo” de un sistema de tuberías automatizado. Mientras la válvula maneja el fluido, el actuador de válvula neumática proporciona el par requerido para mover los componentes internos de la válvula.
Propósito de ingeniería: Automatiza el control de procesos, permitiendo la operación remota. Seguridad operativa: Dado que utilizan aire en lugar de electricidad, los actuadores neumáticos son naturalmente a prueba de explosiones y son ideales para zonas peligrosas.

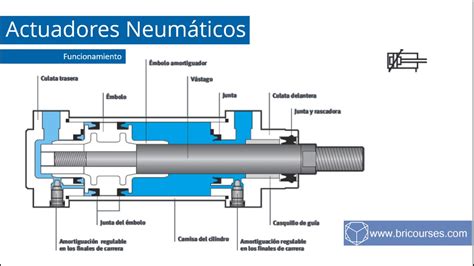

Partes principales de un actuador neumático
Los componentes clave de un actuador neumático incluyen tapa, pistón, vástago, camisa, rascador y manguito amortiguador y junta. En un circuito sencillo, un actuador neumático de acción simple puede accionarse mediante un pulsador.
Una unidad de alta calidad incluye:
- Cuerpo extruido: Generalmente de aluminio anodizado para resistencia a la corrosión.
- Pistones y piñón: Los engranajes principales que convierten aire en par.
- Sellos y juntas O: Accesorios críticos del actuador neumático hechos de Buna-N (estándar) o Viton (alta temperatura) para prevenir fugas.
- Bandas guía: Estas previenen el contacto metal con metal, extendiendo la vida del cilindro neumático del actuador.
- Resortes: En un actuador neumático de retorno por resorte, estos proporcionan la fuerza para la función de seguridad.
Compresor de aire
El compresor de aire no es técnicamente parte del actuador neumático en sí, sino más bien una parte del sistema neumático más amplio, y vital, ya que proporciona el suministro de aire comprimido al actuador a través de líneas de suministro.
Válvula de control
Al igual que el compresor de aire, la válvula de control está separada y, por lo tanto, no se encuentra dentro del actuador. Sin embargo, cumple una función fundamental en la regulación del flujo de aire y su dirección a partes específicas del actuador para iniciar con éxito el movimiento en la dirección deseada (hacia adelante o hacia atrás).
Cámara de aire o cilindro
En esta parte es donde entra el aire comprimido (por un lado) y se acumula. Una vez que la presión alcanza los niveles requeridos, obliga al pistón o paleta a moverse. Cuanto más comprimido esté el aire (mayor presión), mayor será la fuerza ejercida.
Pistón o diafragma
El pistón o diafragma se mueve bajo presión de aire para crear movimiento mecánico. Se requiere un pistón cuando se pretende un movimiento lineal (es decir, actuadores lineales). Cuando se requiere un movimiento rotatorio, se utiliza una paleta (es decir, actuadores rotatorios).
Vástago
El movimiento de la varilla o cilindro se puede utilizar para realizar varias tareas, como válvulas de apertura y cierre, brazos móviles y engranajes giratorios. Por lo general, un actuador o cilindro neumático contiene un pistón y un vástago en su interior.
Enlaces mecánicos
Los enlaces mecánicos conectan el pistón o la paleta al equipo o sistema que se debe mover para realizar la tarea prevista. Dicho esto, los enlaces mecánicos no son inherentemente una parte del actuador, sino del sistema neumático en su totalidad.
Sellos, juntas y rascadores
Los sellos y juntas evitan fugas de aire, garantizando confiabilidad y eficiencia. Las bandas guía previenen el contacto metal con metal, extendiendo la vida del cilindro neumático del actuador.
Puerto de escape
El puerto de escape es donde se libera el aire comprimido después de que la generación de movimiento ha completado su trabajo. El sistema de escape libera el aire usado para mantener el equilibrio de presión.
Resorte
En un mecanismo de actuador de simple efecto, en particular en actuadores lineales, el resorte empuja el pistón hacia su posición original (es decir, acción de retorno por resorte). Este mecanismo se utiliza a menudo para aplicaciones de seguridad o de posición predeterminada.
Accesorios y elementos externos
También se necesita un regulador de presión para controlar la presión del aire, así como tubos rígidos o flexibles, racores, manómetros y sensores adecuados. Para controlar la velocidad del actuador, se puede utilizar un regulador de caudal en el punto de uso.
Relevant accessories include mounting systems, and additional detection systems should there be a more precise degree of positioning required. Actuators or cylinders can be mounted in a variety of ways, including foot mounts and neck mounts depending on the size of the operation and type of actuator or cylinder used.
Cómo funciona un actuador neumático
Al ser un sistema esencialmente neumático, un actuador neumático se alimenta con aire comprimido, que ingresa y llena la cámara de aire por completo. Esto crea una diferencia de presión lo suficientemente fuerte como para mover el pistón (o paleta), que luego transfiere el movimiento a los vínculos mecánicos, lo que permite que el actuador realice tareas pesadas.
Los sistemas neumáticos utilizan aire comprimido para crear movimientos mecánicos rotatorios o lineales y alimentar aplicaciones que " realizan un trabajo". El actuador neumático utilizará el aire comprimido para actuar sobre un pistón dentro del cilindro con el fin de crear el movimiento requerido, por ejemplo, sujetar o mover una carga a lo largo de una trayectoria lineal.
El aire comprimido ingresa al actuador y empuja los componentes internos. Los pistones o paletas traducen la fuerza lineal en movimiento angular. El actuador puede producir un movimiento oscilatorio o continuo dependiendo de su diseño.
Secuencia de funcionamiento de un actuador lineal
| Paso | Funcionamiento |
|---|---|
| Entrada de aire comprimido | El aire de un compresor ingresa al actuador a través de válvulas y reguladores. |
| Generación de fuerza | El aire comprimido aplica presión a un pistón o diafragma dentro del cilindro. |
| Salida de movimiento | El pistón se mueve, creando una fuerza lineal que impulsa una carga o permite un control preciso de la válvula. |
| Retorno | La acción simple utiliza un resorte para el retorno; la acción doble utiliza aire para ambas direcciones. |
Funcionamiento de un actuador rotativo
El principio de un actuador rotatorio neumático consiste en convertir el aire comprimido en rotación mecánica. Esto se consigue utilizando la presión del aire para mover componentes internos, como pistones o álabes, que generan movimiento rotatorio.
En un actuador neumático de cremallera y piñón estándar, el proceso sigue una secuencia precisa: Inyección de aire: El aire entra a través de puertos, empujando los pistones hacia afuera. Conversión: La “cremallera” en los pistones hace girar el “piñón” (eje de transmisión). Rotación: Este movimiento del actuador neumático rotativo proporciona un par de 90 grados al vástago de la válvula.
Actuadores lineales y rotativos
Hay dos tipos de actuadores, los que producen movimiento lineal (cilindros) y los que producen movimiento rotativo (motores). La energía inherente al aire comprimido alimenta a los actuadores neumáticos donde se transforma en movimientos de vaivén, en los cilindros, o en movimiento de giro en los motores.
| Tipo | Movimiento | Aplicaciones habituales |
|---|---|---|
| Actuadores lineales | Movimiento lineal o en línea recta | Muebles ajustables, robótica y sistemas de automatización. |
| Actuadores rotativos | Movimiento rotacional o circular | Brazos robóticos, transportadores y procesos industriales. |
Actuadores neumáticos lineales
Los actuadores neumáticos lineales crean el movimiento lineal necesario para aplicaciones de elevación, empuje o tracción. Estos dispositivos, a menudo llamados cilindros neumáticos, mueven cargas extendiendo y retrayendo una varilla.
El actuador de tipo pistón utiliza un pistón dentro de un cilindro para generar un movimiento lineal. El aire comprimido ingresa por un lado del pistón, lo que hace que se mueva hacia adelante y hacia atrás.
- Adecuado para aplicaciones de trabajo pesado que requieren un control preciso y un movimiento constante.
- Requiere más espacio en comparación con otros tipos de actuadores.
- Puede ser más lento que los actuadores rotativos en algunos casos.
Actuadores de diafragma con resorte
Los actuadores de diafragma con resorte utilizan un diafragma flexible (o diafragma accionado por resorte) que se mueve cuando se aplica presión de aire. El resorte ayuda a que el diafragma vuelva a su posición original.
- Más compactos y ligeros en comparación con los actuadores tipo pistón.
- Adecuado para sistemas a prueba de fallos.
- Tiene una longitud del trazo Eso es más corto que el de un actuador tipo pistón.
Actuadores neumáticos rotativos
Como sugiere el nombre, se utiliza donde se requieren movimientos rotatorios, como en aplicaciones de válvulas de bola o mariposa, plataformas giratorias y maquinaria que requiere ajustes de ángulo.
Los actuadores neumáticos rotativos producen movimiento de rotación. Estos actuadores giran objetos alrededor de un eje, lo que los hace ideales para tareas que requieren movimiento circular.
Actuadores de paletas
Un actuador de paletas utiliza un rotor con paletas que son impulsadas por aire comprimido. A medida que el aire ingresa al actuador, empuja las paletas, lo que hace que el rotor gire.
- Ofrece un alto par de salida para el movimiento de rotación.
- Más pequeño y compacto que un actuador de piñón y cremallera.
- Altamente sensible a las variaciones de presión del aire.
Actuadores de piñón y cremallera
Los actuadores de piñón y cremallera utilizan una cremallera (una barra recta) y un piñón (un engranaje) para convertir el movimiento lineal del aire comprimido en movimiento rotatorio. El aire empuja contra el pistón, que mueve la cremallera y hace girar el piñón.
- Proporcionan una mayor capacidad de par que los actuadores de paletas.
- De diseño más voluminoso y, por lo tanto, requiere más espacio.
- Generalmente tiene más partes móviles, lo que las hace más susceptibles al desgaste.
Otros actuadores especiales
Los actuadores sin vástago funcionan bien en sistemas transportadores con espacio limitado. Los actuadores de diafragma proporcionan un control preciso de la presión o el caudal en sistemas sensibles. Los actuadores de yugo escocés ofrecen un alto par para operar válvulas industriales de gran tamaño.
Los actuadores sin vástago mueven cargas a lo largo de un riel sin necesidad de una varilla extensible. Los actuadores de diafragma regulan la presión en los sistemas de control de flujo. Los actuadores de yugo escocés operan válvulas de servicio pesado con alto torque.
Motor de émbolo radial
Por medio de cilindros de movimiento alternativo, el aire comprimido acciona a través de una excéntrica o de una biela el cigüeñal del motor, su potencia depende de la presión de alimentación, del número de émbolos y de la superficie y la velocidad de movimiento de estos.
Motor de aletas
Consta de un rotor excéntrico provisto de unas ranuras homogéneamente repartidas, en ellas se deslizan unas aletas abatibles que son empujadas contra la pared interior del motor. Estos motores tienen una gama de velocidad de entre 3000 y 9000 r.p.m. para potencias de hasta 25 cv.
Turbomotores
Son los que arrastran los tornos de los dentistas, tiene una gama de velocidad muy fácilmente regulable de hasta 500000 r.p.m.
Acción simple y doble acción
Los mecanismos de control simplemente se refieren a si el actuador está diseñado como de acción simple o de acción doble. Un actuador de acción simple utiliza aire comprimido para mover el pistón o la paleta en una dirección.
Por lo tanto, solo se requiere presión de aire en un lado del pistón. Actuadores de doble efectoPor otro lado, se utiliza aire comprimido para mover el pistón o la paleta en ambas direcciones.
| Característica | Acción simple | Doble efecto |
|---|---|---|
| Fuente de energía | Aire para un recorrido; resortes para el retorno. | Aire para abrir y cerrar. |
| Movimiento | Mueve el pistón o la paleta en una dirección y utiliza un resorte para devolverlos a su posición original. | Utiliza aire comprimido para mover el pistón o la paleta en ambas direcciones. |
| Diseño | Tiene un diseño más simple, lo que lo hace menos costoso y más fácil de mantener. | Tienen un diseño más complejo, lo que los hace más caros. |
| Seguridad | El mecanismo de resorte proporciona un retorno a prueba de fallos a la posición predeterminada. | Falla en la última posición (Estacionario en Falla). |
| Suministro de aire | Consume menos aire. | Requieren un suministro de aire constante para realizar movimientos hacia adelante y hacia atrás. |
Cilindro de simple efecto de émbolo
El vástago puede estar replegado o extendido inicialmente, tienen un resorte de recuperación de posición, al suministrarle aire comprimido el émbolo modifica su posición y cuando se purga el aire, el muelle recupera la posición inicial del émbolo.
Debido a la longitud del muelle se utilizan cilindros de simple efecto con carreras de hasta 100 mm. Estos cilindros sólo pueden efectuar trabajo en una dirección, el que realiza el aire comprimido, mientras que el movimiento debido al muelle solamente sirve para recuperar la posición inicial, por ello es apropiado para tensar, expulsar, introducir, sujetar, etc.
Cilindro de doble efecto
Recibe aire comprimido por una cámara, purgándose el lado contrario, con lo que el vástago cambia de posición. Cuando el aire cambia de dirección y se intercambian las cámaras de llenado y de evacuación el vástago recupera la posición primitiva.
La fuerza del émbolo es mayor en el avance que en el retroceso debido a la mayor sección sobre la que presiona el aire, ya que en la otra cámara se tiene que descontar la superficie del vástago. Estos cilindros pueden desarrollar trabajo en las dos direcciones y además pueden presentar carreras significativamente mayores a las de los cilindros de simple efecto.
Tipos constructivos de cilindros neumáticos
Cilindro giratorio
Con este tipo de cilindro pueden obtenerse movimientos de hasta 300º, tienen poca capacidad para desarrollar trabajo, son muy poco empleados debido a que presentan poca estanqueidad.
Existe otro tipo de estos cilindros en los que el vástago esta diseñado como cremallera que engrana con una rueda dentada, así se consigue desarrollar más trabajo. Este tipo de cilindros son utilizados para doblado de tubos, accionamiento de compuertas, volteo de piezas,…
Cilindro telescópico
Está formado por los tubos cilíndricos y vástago de émbolo. En el avance sale primero el émbolo interior, siguiendo desde dentro hacia fuera los siguientes vástagos. La fuerza a desarrollar está determinada por la superficie del émbolo menor.
Son empleados donde se necesitan importantes longitudes de elevación con una base cilíndrica de reducidas dimensiones, por ejemplo en plataformas elevadoras, presentan problemas de pandeo.
Cilindro de doble vástago
Tienen vástagos en ambos lados, en este caso la fuerza que desarrollan en ambas direcciones es la misma, además son capaces de soportar ligeros esfuerzos laterales.
Cilindros de perfil y tirantes
Los cilindros ISOLine de perfil y tirantes son los más comunes en la automatización industrial y ofrecen alto rendimiento, larga duración y capacidad para operar a temperaturas elevadas.
Cilindros de línea redonda
Los cilindros de línea redonda están disponibles en acción simple o doble y son ideales para tareas más ligeras y aplicaciones de menor fuerza.
Cilindros compactos
Los cilindros compactos están diseñados para maquinaria en la que el espacio es un factor primordial; la gama de Norgren incluye un cilindro compacto con un tercio de la longitud de un actuador de perfil ISO estándar equivalente.
Válvula y actuador integrados
IVAC combina un actuador lineal, una válvula de control sin juntas, dos interruptores tipo reed o estado sólido y reguladores de velocidad, integrados en un mismo producto.
Con una mayor eficiencia energética, también significa que se reduce el número de piezas necesarias respetando la norma de dimensiones ISO 15552.
Cilindros sin vástago
Este cilindro lineal de acción doble es a la vez ligero y de alta resistencia, vienen en 8 diámetros.
Actuadores de acero inoxidable
Los actuadores de línea redonda de acero inoxidable y actuadores lineales de tirante ISO de acero inoxidable son para su uso en entornos altamente corrosivos, como la industria alimentaria o farmacéutica.
Los actuadores de línea redonda ISO de acero inoxidable cumplen la norma ISO 6432.
Actuadores neumáticos para válvulas
Un actuador neumático es un dispositivo mecánico que convierte la energía del aire comprimido en movimiento para operar una válvula. Estos actuadores de válvula neumáticos proporcionan automatización rápida, confiable y rentable.
Al utilizar presión de aire, un actuador de válvula neumática puede abrir, cerrar o modular el flujo en válvulas de bola, mariposa y globo con precisión, cumpliendo con las normas ISO 5211.
- Actuador neumático rotativo: Utilizado para válvulas de giro de un cuarto (Bola/Mariposa).
- Actuador neumático lineal: Utilizado para válvulas de vástago ascendente (Compuerta/Globo).
Los actuadores rotativos: El actuador neumático estándar de cuarto de vuelta 90% maneja la automatización de válvulas de bola y mariposa. Para desviaciones especializadas, se utiliza un actuador rotativo neumático de 180 grados.
Los actuadores lineales son esenciales para configuraciones de válvulas globos y de compuerta donde se requiere fuerza de empuje. Un actuador neumático de 3 posiciones permite paradas intermedias de “dosificación” (0°-45°-90°).
Las soluciones HVAC utilizan actuadores neumáticos de compuerta para controlar el flujo de aire en grandes sistemas de conductos.
Aplicaciones industriales
Control de válvulas en procesos industriales
Los actuadores neumáticos se utilizan más comúnmente para el control de válvulas en industrias como el petróleo y el gas, el tratamiento de agua y el procesamiento químico. El actuador neumático está conectado a una válvula (por ejemplo, una válvula de bola, de mariposa o de globo).
Una vez activado, el actuador puede abrir o cerrar completamente la válvula (o, en algunos casos, abrirla parcialmente para permitir la regulación y el control preciso de líquidos, gases o vapor dentro de las tuberías).
Automatización en fabricación y montaje
En las industrias manufactureras y automotrices, los actuadores neumáticos se utilizan para automatizar diversas tareas, como mover piezas, clasificar materiales o posicionar herramientas. Pueden mover brazos de ensamblaje, transportadores o pinzas a alta velocidad y eficiencia durante largos períodos de funcionamiento.
Las líneas de montaje utilizan actuadores para sujetar componentes, posicionar piezas para soldar y atornillar. Las plantas automotrices permiten que los brazos robóticos ensamblen piezas de automóviles con precisión.
Manipulación de materiales y embalaje
Los actuadores neumáticos y los cilindros neumáticos pueden utilizarse en una amplia gama de aplicaciones y son especialmente frecuentes en los sistemas de automatización de fábricas. Por ejemplo, en la fabricación, la manipulación de materiales y el embalaje, donde se utilizan para colocar o mover piezas o herramientas y realizar tareas de "pick & place".
Otras aplicaciones son la sujeción de piezas mediante mordazas accionadas por el cilindro y el troquelado, en el que el empuje del cilindro neumático de acción simple puede utilizarse para marcar un objeto.
Industria alimentaria, farmacéutica y de bebidas
Los sectores farmacéutico y de procesamiento de alimentos se benefician de las operaciones limpias. En la industria de alimentación y bebidas, los actuadores neumáticos elásticos y los cilindros con tope se utilizan en la preforma de PET en procesos de llenado en frío y en caliente.
Entornos peligrosos
Los actuadores neumáticos son muy utilizados en entornos peligrosos, como plantas químicas y refinerías de petróleo, donde existe un alto riesgo de incendio o explosión. Esto se debe a que utilizan aire comprimido en lugar de electricidad, que es un peligro de incendio.
Otras industrias
Los actuadores neumáticos sirven a todas las principales industrias: Petróleo y Gas: Utilizado en una válvula de compuerta de actuador neumático para aislamiento de emergencia a alta presión.
Tratamiento de Agua: Válvula de mariposa automatizada con configuraciones de actuador neumático para el lavado de filtros. Química/Vapor: Las válvulas de control de vapor con actuadores neumáticos proporcionan modulación confiable en líneas de alta temperatura.
Marino: Las válvulas con unidades de actuador neumático son preferidas en los barcos debido a la abundancia de aire comprimido. En el campo de la medicina, los actuadores neumáticos se pueden usar en camas de hospital, ascensores de pacientes y otros equipos médicos.
Ventajas de los actuadores neumáticos
Alta velocidad y respuesta rápida
El factor principal detrás de esta ventaja es la disponibilidad inmediata de aire comprimido. Además, a diferencia de un actuador eléctrico que requiere más tiempo para encenderse o moverse, un actuador neumático puede convertir instantáneamente el aire comprimido en movimiento mecánico.
Podría decirse que también hay una resistencia interna mínima debido a la ausencia de motores o componentes eléctricos. Los actuadores neumáticos logran movimientos completos de apertura y cierre rápidamente, ideales para aplicaciones sensibles a la velocidad.
Seguridad en zonas peligrosas
La electricidad supone un riesgo de incendio, por lo que no es adecuado en entornos explosivos o inflamables. En este sentido, los actuadores neumáticos tienen la ventaja.
Los actuadores neumáticos no producen chispas ni calor, por lo que son más seguros para entornos explosivos como refinerías de petróleo o plantas químicas.
Durabilidad y ciclo de trabajo
Los actuadores neumáticos pueden almacenar aire comprimido en un depósito, lo que les permite seguir realizando acciones rápidas y repetibles durante períodos prolongados antes de tener que recargar el suministro de aire.
Estos actuadores resisten el polvo, la humedad y las temperaturas extremas, lo que los hace adecuados para entornos hostiles. Pueden manejar ciclos de trabajo 100% sin sobrecalentarse.
Relación costo-beneficio
Los actuadores neumáticos son rentables por dos razones. En primer lugar, suelen tener un coste inicial más bajo, ya que los sistemas de aire comprimido suelen estar ya instalados en muchos entornos industriales.
En segundo lugar, los actuadores neumáticos suelen tener una vida útil más larga, a menudo más que sus homólogos eléctricos. Esto se debe principalmente a la simplicidad del diseño, lo que implica un menor desgaste y menos requisitos de mantenimiento.
Mantenimiento sencillo
Los actuadores neumáticos generalmente se prefieren según otros tipos de tipos de actuadores porque son simples, confiables y fáciles de cuidar. También pueden producir fuerzas altas con baja presión de aire.
El mantenimiento es más simple que en los sistemas de actuadores neumáticos hidráulicos y resulta fácil reparar el actuador en el sitio.
Limitaciones y desventajas
Cuando el suministro de aire no es bueno y las fluctuaciones ocurren con más frecuencia de lo esperado, los actuadores neumáticos tienen dificultades para lograr y mantener movimientos incrementales.
Además, el ruido puede ser un problema cuando se trabaja con actuadores neumáticos, ya que el compresor puede ser ruidoso, lo que puede resultar molesto para los trabajadores o profesionales que se encuentran en oficinas cercanas.
Los actuadores neumáticos requieren un posicionador para el control preciso del actuador. También requieren un compresor central y suministro de aire filtrado.
El clima extremadamente frío puede congelar la humedad en las líneas de aire. Los sistemas neumáticos también suelen producir menos fuerza y una velocidad más lenta que los sistemas hidráulicos o eléctricos, pero siguen siendo una alternativa rentable.
Criterios para elegir un actuador neumático
El tipo y las características del actuador que necesita vienen definidos por la aplicación prevista. Los cilindros o actuadores están disponibles en una amplia gama de tamaños, desde 8 mm hasta 320 mm, y realizan diferentes funciones dependiendo de las necesidades.
Tipo de movimiento
El actuador o cilindro neumático que necesita depende de si requiere un movimiento rotativo o lineal. Los actuadores lineales producen fuerza de empuje o tracción, mientras que los rotativos producen par y movimiento angular.
Carga y fuerza
Los ingenieros calculan la fuerza requerida multiplicando la presión de aire por el área del orificio del actuador. También consideran el tipo de movimiento, como lineal o rotatorio, y verifican si el actuador es compatible con el suministro de aire comprimido.
Calcular la fuerza: presión del aire × área del orificio. Verifique el tamaño del actuador y el tipo de movimiento. Revisar la compatibilidad con el suministro de aire. Considere los factores ambientales.
Longitud de carrera y velocidad
La longitud de carrera indica la distancia que debe recorrer el actuador. Elegir la longitud de carrera correcta garantiza que el actuador se ajuste a las necesidades de la aplicación.
Si el actuador es demasiado grande, desperdicia energía. Si es demasiado pequeño, puede fallar durante el funcionamiento. La longitud de carrera y la frecuencia de ciclo también influyen en la eficacia del actuador para realizar tareas repetitivas.
Presión de funcionamiento
| Tipo de actuador | Rango de presión recomendado |
|---|---|
| Actuadores de retorno por resorte | 40 a 120 psi |
| Actuadores de doble efecto | 30 a 120 psi |
| Presión industrial común | 80 a 100 psi |
Los actuadores neumáticos funcionan mejor dentro de rangos de presión específicos. El aire limpio y seco ayuda a prevenir daños y mantiene el actuador funcionando sin problemas.
Calidad del aire
La calidad del aire comprimido influye directamente en la duración de los sellos, las juntas, los pistones y las válvulas. Use un filtro de 5 micrones para mantener el los actuadores lineales neumáticos libre de arena y agua.
Espacio y montaje
Los ingenieros deben verificar el espacio disponible y las opciones de montaje antes de elegir un actuador. Algunas aplicaciones requieren diseños compactos, mientras que otras requieren soportes de montaje especiales.
Un montaje adecuado garantiza la estabilidad y prolonga la vida útil del actuador. Asegúrese también de que el tamaño del actuador o cilindro es el correcto y apropiado para el funcionamiento previsto.
Condiciones ambientales
Las condiciones ambientales, como la temperatura y el polvo, pueden afectar el rendimiento. Gracias a los avances en la resistencia a la corrosión, los cilindros y actuadores neumáticos pueden utilizarse en temperaturas extremas.
Los ambientes húmedos o corrosivos necesitan actuadores fabricados en acero inoxidable o con recubrimientos especiales. El polvo y los residuos pueden dañar los componentes. Los actuadores sellados o con filtros funcionan mejor en entornos sucios.
Consejo: Siempre adapte los materiales y el diseño del actuador al entorno de trabajo para un rendimiento duradero.
Compatibilidad con la válvula
Las normas de montaje requieren que el cilindro neumático del actuador cumpla con la ISO 5211 para un montaje intercambiable. En América del Norte se utilizan las normas NFPA para actuadores neumáticos, mientras que la norma ISO es la de uso general en Europa.
Accesorios de control
Determine si su sistema de control de actuador neumático requiere válvulas solenoides, interruptores de límite o un posicionador de actuador de compuerta neumática.
Los PLC gestionan las posiciones de las válvulas, monitorean las presiones del sistema y ajustan el flujo de aire según las entradas de los sensores. Los sensores proporcionan datos en tiempo real sobre presión, temperatura, caudal y posición, lo que permite realizar ajustes dinámicos para un control preciso de la válvula.
La combinación de PLC y sensores sincroniza las válvulas neumáticas con otros componentes del sistema, mejorando la eficiencia y reduciendo la intervención manual.
Mantenimiento de las partes del actuador neumático
Nuestros equipos de mantenimiento sugieren un enfoque “Preventivo” en lugar de “Reactivo”. La inspección periódica permite detectar fugas, desgaste, corrosión y pérdida de rendimiento antes de que afecten al proceso.
Inspección de fugas
Pruebas de Fugas: Aplique agua jabonosa en los tapones de extremo; consulte un diagrama de actuador de válvula neumática para reemplazar los O-rings defectuosos.
Lubricación
Lubricación: Regrese periódicamente los pistones del actuador de cilindro neumático con un lubricante a base de silicona.
Revisión del resorte
Salud del Resorte: En un actuador neumático de resorte de retorno, inspeccione la corrosión que podría causar fatiga en el resorte.
Control de la calidad del aire
Use un filtro de 5 micrones para mantener el los actuadores lineales neumáticos libre de arena y agua. El aire limpio y seco ayuda a prevenir daños y mantiene el actuador funcionando sin problemas.
Desgaste y vida útil
La mayoría de las reseñas de actuadores de válvula neumática confirman que el mantenimiento proactivo puede extender la vida útil de los actuadores neumáticos a más de 10 años.
Siempre verifique la calificación de “Vida útil de ciclo”. Un producto de alta calidad válvula de actuador neumático debería estar clasificado para al menos 1,000,000 de ciclos.
Normas y fabricación
Los actuadores y cilindros se fabrican con arreglo a "normas internas", que suelen ser exclusivas de un fabricante determinado, o con arreglo a normas internacionales ampliamente adoptadas.
Los actuadores neumáticos se diseñan para cumplir distintos requisitos de montaje, dimensiones, resistencia y seguridad según la aplicación. Los actuadores de línea redonda ISO de acero inoxidable cumplen la norma ISO 6432.
El cumplimiento técnico debe considerar la EN 15714-3 (normas de actuadores industriales). Las normas de montaje requieren que el cilindro neumático del actuador cumpla con la ISO 5211 para un montaje intercambiable.
Innovaciones en la tecnología neumática
Las innovaciones recientes han transformado la tecnología neumática:
| Tipo de innovación | Aplicación |
|---|---|
| Avances en materiales | Los nuevos materiales, como los canceladores modernos y los recubrimientos anticorrosivos, han mejorado los componentes neumáticos. |
| Integración de tecnologías inteligentes | El uso de sensores y conectividad IoT mejora la adaptabilidad y las capacidades de monitoreo. |
| Eficiencia energética | Las innovaciones en la eficiencia energética de los actuadores ayudan a minimizar el desperdicio y reducir los costos operativos. |
Los avances tecnológicos siguen impulsando la innovación en soluciones de actuadores neumáticos. Las empresas ahora se centran en la eficiencia energética, la simplificación del mantenimiento y la mejora de la durabilidad para cumplir con las normas regulatorias y aumentar la productividad.
