Partes de una excavadora Komatsu y función de cada componente

Las partes de una excavadora Komatsu trabajan de forma coordinada para excavar, levantar, cargar y mover materiales con precisión y seguridad. Aunque el diseño y las aplicaciones pueden variar según el modelo, la estructura básica incluye la cabina, el motor, el contrapeso, la corona de giro, el sistema hidráulico, la pluma, el brazo, el cucharón y el tren de rodaje.

Comprender los componentes de las excavadoras y sus funciones es fundamental para garantizar la eficiencia operativa de estas máquinas complejas. Conocer cada pieza facilita las inspecciones, el mantenimiento y el diagnóstico de fallas, además de ayudar a prolongar la vida útil del equipo y mantener su productividad.

¿Qué es una excavadora Komatsu y cómo funciona?

Una excavadora es una máquina pesada que incorpora un sistema hidráulico capaz de convertir la potencia del motor en la fuerza necesaria para mover la pluma, el brazo y el cucharón. Las excavadoras son máquinas esenciales en la construcción y en proyectos de movimiento de tierra.

Gracias a su potencia, precisión y versatilidad, pueden realizar tareas como excavación, carga, demolición, apertura de zanjas y manejo de materiales con gran eficiencia. Las excavadoras están compuestas por diversas partes que trabajan en conjunto para realizar tareas pesadas como excavar, levantar y mover materiales.

El motor acciona la bomba hidráulica, que a su vez permite el movimiento y la capacidad de elevación de la excavadora. El sistema hidráulico aprovecha la potencia del motor y la transforma en el movimiento y la fuerza necesarios para realizar el trabajo.

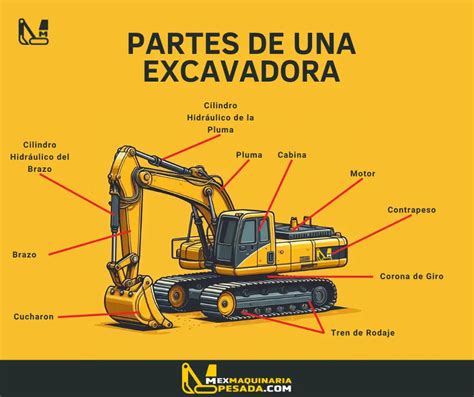

Partes principales de una excavadora Komatsu

1. Cabina del operador

La cabina es el centro de control de la excavadora y el lugar desde donde el operador supervisa y ejecuta cada movimiento de la máquina. La cabina actúa como centro de mando del operador y está diseñada para ofrecer una visibilidad óptima y una percepción clara de la situación.

Además, la cabina está diseñada para ofrecer comodidad y seguridad, protegiendo al operador de los elementos externos y posibles accidentes. Las cabinas modernas también se diseñan pensando en la comodidad, lo que ayuda a los conductores a mantenerse concentrados durante las largas jornadas de trabajo.

Entre los principales elementos que integran la cabina se encuentran:

• Asiento ergonómico, diseñado para brindar mayor comodidad durante largas jornadas de trabajo.
• Joysticks y controles, que permiten operar con precisión la pluma, el brazo y el cucharón.
• Panel de monitoreo, donde se visualiza información sobre el estado y rendimiento de la máquina.
• Pedales e interruptores, utilizados para controlar funciones adicionales según la aplicación.

Joysticks y pedales controlan la pluma, el brazo, la cuchara y el movimiento. Los pequeños ajustes permiten un control preciso, sobre todo al trabajar cerca de zanjas o estructuras.

Los paneles de visualización proporcionan datos fundamentales, como los niveles de combustible, las advertencias del sistema y los ajustes de rendimiento, lo que permite identificar y resolver de forma proactiva posibles problemas operativos.

2. Motor

El motor es el corazón de la excavadora y una de sus partes más importantes. Generalmente está alimentado por diésel y proporciona la potencia necesaria para todas las operaciones, desde el movimiento de la máquina hasta el funcionamiento del sistema hidráulico.

Los motores de las excavadoras Komatsu son principalmente diésel y están diseñados para ofrecer un rendimiento constante en entornos exigentes. Su desempeño influye directamente en la fuerza de excavación, la capacidad de carga y la eficiencia de la máquina.

Las piezas del motor de excavadora Komatsu están cuidadosamente diseñadas para funcionar eficientemente. Estos motores se centran en el ahorro de combustible y la protección del medio ambiente, cumpliendo con las normas de emisiones Tier-2 de la EPA de EE. UU. para un aire más limpio.

Entre los principales componentes del motor se encuentran:

• Motor diésel, diseñado para ofrecer la potencia necesaria en aplicaciones de alta exigencia.
• Sistema de refrigeración, que ayuda a mantener la temperatura adecuada y evita el sobrecalentamiento.
• Filtros de aire, encargados de impedir el ingreso de partículas que puedan afectar el desempeño y la vida útil del motor.
• Alternador, que suministra energía eléctrica a los sistemas de la máquina.
• Motor de arranque, que permite poner en funcionamiento el motor.

Bloque de cilindros

El bloque de cilindros es la parte principal del motor. Alberga piezas importantes como cilindros, pistones y el cigüeñal. Este bloque soporta el motor y lo ayuda a funcionar con suavidad.

Dentro de los cilindros, el combustible se quema para generar potencia para la excavadora. El bloque está hecho de materiales resistentes como hierro fundido o aluminio, capaces de soportar altas temperaturas y presiones.

Pistones y bielas

Los pistones y las bielas son piezas clave del motor. Los pistones se mueven en los cilindros para mezclar aire y combustible. Esto genera energía al quemar la mezcla.

Las bielas unen los pistones al cigüeñal y transmiten la energía de los pistones al cigüeñal. Juntas, estas piezas transforman la energía en movimiento para impulsar la excavadora.

Cigüeñal

El cigüeñal transforma el movimiento ascendente y descendente de los pistones en un movimiento giratorio. Este giro impulsa el sistema hidráulico de la excavadora y otras piezas.

El cigüeñal también mantiene el motor equilibrado y funcionando con suavidad. Está diseñado para soportar altas presiones y girar sin problemas. Se necesita aceite para mantener el cigüeñal en funcionamiento y evitar reparaciones costosas.

Árbol de levas

El árbol de levas controla la apertura y el cierre de las válvulas del motor. Garantiza que las válvulas de admisión y escape funcionen en el momento oportuno.

El árbol de levas trabaja con el cigüeñal mediante una correa o cadena para mantener la sincronización. Utiliza levas para abrir las válvulas, mientras que los resortes las cierran.

Este movimiento controla el flujo de aire y escape, lo que afecta el rendimiento del motor. Si el árbol de levas se desgasta o cambia de marcha, el motor puede perder potencia o dejar de funcionar.

Culata

La culata se ubica sobre el bloque de cilindros y sella la zona de combustión. Alberga válvulas, bujías para motores de gasolina e inyectores de combustible.

Su función es controlar el flujo de aire y combustible hacia los cilindros y expulsar los gases de escape. Una buena culata ayuda al motor a funcionar eficientemente.

Las grietas o fugas pueden causar sobrecalentamiento, bajo rendimiento o fallos del motor. La culata está diseñada para soportar altas temperaturas y presiones, lo que la hace confiable para trabajos difíciles.

3. Sistema de combustible

El sistema de combustible de las excavadoras Komatsu suministra combustible al motor. Esto permite que la máquina funcione de forma fluida y eficiente. Cada componente es importante para mantener la fiabilidad de la excavadora y ahorrar combustible.

Bomba de combustible

La bomba de combustible transporta el combustible del tanque al motor con la presión adecuada. Esto garantiza que el motor reciba suficiente combustible para funcionar correctamente.

Si la bomba falla, la excavadora podría perder potencia o no arrancar. Revisar la bomba con frecuencia permite detectar problemas a tiempo y evitar reparaciones costosas.

Inyectores de combustible

Los inyectores de combustible pulverizan el combustible en el motor en forma de una fina niebla. Esto mezcla el combustible con el aire para una mejor combustión.

Unos buenos inyectores mejoran la potencia del motor, ahorran combustible y reducen las emisiones. Limpiar los inyectores puede dejarlos como nuevos, ahorrando dinero en reemplazos.

Filtro de combustible

El filtro de combustible limpia el combustible antes de que llegue al motor. Elimina la suciedad, el agua y otras sustancias nocivas.

Un filtro limpio protege las piezas del motor y ayuda a prolongar su vida útil. Reemplazarlo a tiempo previene obstrucciones y mantiene limpio el sistema hidráulico.

Líneas de combustible

Las líneas de combustible transportan el combustible desde el tanque hasta el motor. Garantizan un flujo fluido, sin fugas ni suciedad.

Las líneas de combustible Komatsu están fabricadas con materiales resistentes como caucho o metal. Estos materiales soportan el calor, la presión y las vibraciones.

Una línea de combustible rota o bloqueada puede causar problemas en el motor. El motor podría no arrancar o perder potencia durante el trabajo.

4. Sistema de admisión y escape de aire

Filtro de aire

El filtro de aire mantiene la suciedad y el polvo fuera del motor. Garantiza la entrada de aire limpio para una mejor combustión del combustible.

El aire limpio contribuye a que el motor funcione eficientemente y se mantenga fuerte. Un filtro de aire sucio puede reducir la potencia y desperdiciar combustible.

Los filtros de aire Komatsu son resistentes y funcionan bien en zonas polvorientas. Mantener el filtro de aire limpio protege el motor y mejora el funcionamiento del sistema hidráulico.

Turbocompresor

El turbocompresor potencia el motor al impulsar más aire. Esto permite que el motor consuma más combustible para obtener más potencia.

Komatsu utiliza turbocompresores de geometría variable, VGT, especiales para un mejor rendimiento. El VGT cambia el tamaño de la turbina para mejorar el flujo de aire.

Un cilindro hidráulico mueve la turbina para un giro más rápido a bajas velocidades. Esta configuración ahorra combustible, reduce la contaminación y mantiene estable la potencia del motor.

Colector de escape

El colector de escape recoge los gases del motor y los expulsa. Ayuda a controlar la presión y la temperatura del motor para un funcionamiento suave.

Un buen colector de escape evita las fugas de gases nocivos. Revisar si hay grietas o fugas puede evitar problemas en el motor y costos elevados de reparación.

Silenciador

El silenciador ayuda a reducir el ruido del motor y a controlar los gases de escape. Mantiene la excavadora silenciosa y cumple con las normas medioambientales.

El silenciador cuenta con cámaras y deflectores que absorben las ondas sonoras. Guía los gases de escape a través de conductos para dispersar el ruido antes de liberarlos.

• Reducción de ruido: un silenciador limpio mantiene la excavadora más silenciosa en zonas sensibles.
• Control de emisiones: filtra los gases nocivos, ayudando a mantener el aire más limpio.
• Eficiencia del motor: un silenciador en buen estado evita la contrapresión, lo que permite que el motor funcione mejor.

5. Sistema de refrigeración

Radiador

El radiador ayuda a evitar que el motor se sobrecaliente. Transfiere el calor del refrigerante al aire circundante.

Los tubos delgados y las aletas del radiador ayudan a liberar el calor más rápidamente. A medida que el refrigerante circula, el calor se disipa en el aire.

La suciedad y el polvo pueden obstruirlo, dificultando la refrigeración del motor. Limpie y revise el radiador con frecuencia para mantenerlo en buen estado.

Bomba de agua

La bomba de agua hace circular el refrigerante por el motor y el radiador. Garantiza que todas las partes calientes del motor se enfríen.

Impulsa el refrigerante a través del bloque del motor, la culata y el radiador. Komatsu utiliza bombas de agua robustas que soportan condiciones extremas.

Termostato

El termostato controla la temperatura del motor gestionando el flujo del refrigerante. Cuando el motor está frío, permanece cerrado para que se caliente más rápido.

Una vez que el motor está caliente, se abre para permitir que el refrigerante fluya hacia el radiador. Si permanece cerrado, el motor podría sobrecalentarse; si permanece abierto, es posible que no alcance la temperatura adecuada.

Ventilador

El ventilador de refrigeración ayuda a evitar que el motor se sobrecaliente. Impulsa el aire a través del radiador, permitiendo que el calor se disipe rápidamente.

Sin él, el motor podría sobrecalentarse y averiarse. Reparar un motor sobrecalentado puede resultar muy costoso.

6. Sistema hidráulico

Si hay un sistema que hace posible el funcionamiento de una excavadora, es el sistema hidráulico. Gracias a él, la máquina puede mover la pluma, el brazo y el cucharón con la fuerza y precisión necesarias para realizar tareas como excavación, carga y nivelación del terreno.

Este sistema controla prácticamente todos los movimientos que realiza la excavadora y es fundamental para la eficiencia de la máquina, sobre todo a la hora de excavar y levantar cargas.

Entre sus principales elementos se encuentran:

• Bomba hidráulica, encargada de generar el flujo de aceite que impulsa el sistema de la excavadora.
• Válvulas de control, que regulan la dirección y la presión del fluido hidráulico.
• Cilindros hidráulicos, que transforman la presión del aceite en movimiento para accionar la pluma, el brazo y el cucharón.
• Mangueras hidráulicas, responsables de transportar el aceite entre los distintos componentes.
• Filtros hidráulicos, que ayudan a mantener el fluido libre de contaminantes y protegen el sistema.
• Depósito de aceite hidráulico, donde se almacena el fluido necesario para el funcionamiento del circuito.

La bomba hidráulica principal presuriza el fluido utilizando la potencia del motor. La válvula de control principal dirige ese fluido a diferentes partes de la excavadora en función de las instrucciones del operador.

Los cilindros y las mangueras transforman la presión en movimiento, lo que permite el funcionamiento de la pluma, el brazo y el cucharón. Un mantenimiento oportuno y el uso de mangueras, bombas y cilindros hidráulicos de calidad ayudan a mantener la eficiencia del sistema, reducir tiempos de inactividad y prolongar la vida útil de la excavadora.

7. Pluma

La pluma es la parte superior del sistema de excavación, unida al chasis de la excavadora. Sirve como el soporte principal del brazo y del cucharón, permitiendo levantar y bajar estos componentes.

La pluma proporciona a la excavadora su alcance, lo que permite al operador colocar el brazo y el cucharón para excavar, levantar o colocar materiales. También es encargada de proporcionar altura y soportar gran parte de la carga durante la operación.

Las plumas están disponibles en diversas longitudes y configuraciones, dependiendo del uso previsto de la excavadora. Las plumas largas se utilizan generalmente para tareas que requieren un mayor alcance, mientras que las más cortas pueden ser ideales para espacios reducidos.

8. Brazo

El brazo de la excavadora es la parte extendida que conecta la pluma con el cucharón. Su función principal es alcanzar y mover el cucharón hacia adelante, hacia atrás y hacia abajo.

El brazo amplía el alcance de la excavadora y permite posicionar el cucharón con mayor precisión. Además de ampliar el alcance, también ayuda a controlar el ángulo de excavación, lo que facilita colocar el cucharón con precisión para distintos trabajos.

El brazo está controlado por cilindros hidráulicos que permiten una operación precisa y eficiente en diferentes posiciones. El cilindro del brazo permite que este se extienda y retraiga.

9. Cilindros hidráulicos de la pluma, el brazo y el cucharón

Los cilindros hidráulicos son importantes partes de una excavadora que controlan el movimiento del brazo y la pluma. Estos cilindros funcionan con fluido hidráulico a alta presión, lo que les proporciona la fuerza necesaria para mover materiales pesados.

El cilindro de la pluma controla el movimiento vertical de la pluma. Otros cilindros accionan el brazo y el cucharón para controlar su extensión, retracción, inclinación y cierre.

Junto con el sistema hidráulico, los cilindros hacen posible elevar, extender y posicionar el cucharón para realizar excavaciones, cargar materiales o trabajar en diferentes profundidades y alturas.

10. Cucharón y puntas de corte

El cucharón es la herramienta de trabajo principal de una excavadora. Está situado al final del brazo y se utiliza para excavar, cargar y mover materiales como tierra, arena o escombros.

La cuchara es la pieza que maneja directamente materiales como la tierra y la grava. Está diseñada para realizar diversas tareas, como excavar, recoger y mover.

Los cucharones pueden variar en tamaño y forma según la aplicación, desde cucharones para trabajos generales hasta aquellos diseñados para tareas específicas como la demolición o excavaciones en roca.

Para soportar las condiciones de trabajo más exigentes, el cucharón está compuesto por elementos diseñados para ofrecer resistencia y durabilidad:

• Protectores laterales, que facilitan el corte y la penetración en el terreno.
• Puntas de corte, reemplazables para mantener un desempeño óptimo y mejorar la capacidad de excavación.
• Estructura de acero reforzada, diseñada para resistir impactos, abrasión y cargas de trabajo elevadas.

Mantener el cucharón y las puntas de corte en buen estado ayuda a mejorar la eficiencia de excavación, reducir el esfuerzo de la máquina y prolongar la vida útil del implemento.

11. Contrapeso

El contrapeso se encuentra en la parte trasera de la excavadora y ayuda a mantener el equilibrio de la máquina. Proporciona una estabilidad esencial al contrarrestar el peso de la pluma, el brazo y el cucharón cuando están extendidos.

El contrapeso es un bloque de peso añadido en la parte trasera de la excavadora para equilibrar la máquina durante la operación. Ayuda a evitar que la excavadora se vuelque cuando está manipulando cargas pesadas en el cucharón.

12. Corona de giro y mecanismo oscilante

La corona de giro es el mecanismo que permite que la cabina y el sistema de excavación roten 360 grados. Esta característica permite trabajar en cualquier dirección sin necesidad de mover la posición de las orugas.

El mecanismo de giro permite que la excavadora gire 360 grados. Esta característica es importante para colocar el cucharón con precisión sin tener que cambiar la posición de las orugas.

La estructura superior puede girar suavemente mientras la pluma eleva el cucharón cargado, lo que permite una transferencia eficiente del material.

13. Tren de rodaje

El tren de rodaje es la base de la excavadora y el sistema que soporta el peso de la máquina. También proporciona soporte estructural a toda la máquina y absorbe los impactos en terrenos irregulares.

Su diseño está pensado para ofrecer tracción, distribuir la carga de la máquina y absorber las exigencias propias de la operación, especialmente en superficies irregulares o de difícil acceso.

No todas las excavadoras utilizan el mismo tipo de tren de rodaje. Dependiendo del proyecto y de las condiciones del terreno, este sistema puede incorporar orugas o ruedas, cada una diseñada para ofrecer ventajas específicas en distintas aplicaciones.

Orugas

Las orugas permiten que la excavadora se desplace y se mantenga estable en terrenos irregulares. Están diseñadas para hacer frente a las condiciones más exigentes de las obras.

Las orugas reparten el peso de la excavadora sobre una superficie mayor, lo que ayuda a evitar que se hunda en terrenos blandos. Además, proporcionan tracción y estabilidad al agarrarse a superficies irregulares o sueltas.

Ruedas

El tren de rodaje puede estar compuesto por orugas o ruedas, dependiendo del modelo. Las orugas son ideales para terrenos irregulares, mientras que las ruedas son más adecuadas para superficies planas y urbanas.

Rodillos frontales

Los rodillos frontales, situados en la parte inferior, soportan y guían las orugas, distribuyendo el peso de la máquina y mejorando la tracción en terrenos difíciles.

Rueda dentada

Las ruedas dentadas forman parte del sistema de transmisión del tren de rodaje. Las transmisiones finales, ubicadas en las ruedas dentadas, transfieren la potencia del motor a las orugas, permitiendo el movimiento de la excavadora con la fuerza y velocidad necesarias para enfrentar trabajos pesados y condiciones exigentes.

Transmisiones finales

Los componentes de transmisión actúan conjuntamente con las orugas para hacer avanzar y retroceder a la excavadora. Dado que el tren de rodaje está siempre en contacto con la superficie de trabajo, suele ser la parte que sufre un mayor desgaste.

Por este motivo, es importante realizar un mantenimiento periódico del tren de rodaje. Revisar las orugas, los rodillos, las ruedas dentadas y las transmisiones finales ayuda a conservar la estabilidad y la capacidad de desplazamiento.

Cómo trabajan conjuntamente las partes de una excavadora Komatsu

La eficiencia de la excavadora se debe a la acción coordinada de sus componentes. Una vez que comprendes cada pieza, el siguiente paso es ver cómo funcionan conjuntamente durante una tarea habitual en la obra.

1. Posicionamiento: Las orugas desplazan la excavadora hasta su posición, proporcionándole una base estable para su funcionamiento.
2. Movimiento de la pluma y el brazo: El sistema hidráulico baja con precisión la pluma y extiende el brazo, colocando el cucharón en posición para excavar.
3. Recogida de material: El cucharón, accionado por un sistema hidráulico, excava en el suelo y recoge el material.
4. Elevación y rotación: La pluma eleva el cucharón cargado mientras la estructura superior gira suavemente, lo que permite una transferencia eficiente del material.
5. Colocación del material: El cucharón descarga el material donde se necesita, completando así el ciclo y preparándose para el siguiente.

Importancia de conocer las partes de una excavadora Komatsu

Comprender cómo interactúan los diferentes sistemas de una excavadora es clave para aprovechar al máximo su rendimiento y mantener una operación segura en cualquier tipo de trabajo.

• Detección precoz de problemas: permite detectar el desgaste o los daños antes de que provoquen costosos paros de actividad.
• Mejores inspecciones: facilita realizar controles diarios estratégicos de forma más eficaz cuando se sabe exactamente qué se debe revisar.
• Mayor concienciación sobre la seguridad: comprender cómo se mueven e interactúan las piezas reduce considerablemente el riesgo de accidentes.
• Mayor disponibilidad: una inspección periódica y el uso de refacciones de calidad ayudan a maximizar la disponibilidad de la maquinaria.
• Menores costos operativos: el mantenimiento preventivo ayuda a reducir averías, tiempos de inactividad y reparaciones costosas.

Los datos sobre seguridad del Instituto Nacional de Seguridad y Salud en el Trabajo, NIOSH, muestran que muchas lesiones en la construcción están relacionadas con la maquinaria en movimiento.

Comprender cómo funciona una excavadora y cómo interactúa con su entorno ayuda a mitigar estos riesgos. Un conocimiento profundo de las piezas esenciales, un servicio profesional y un mantenimiento esmerado son fundamentales para garantizar que los equipos funcionen de forma segura y constante a lo largo de su vida útil.

Mantenimiento de las partes de una excavadora Komatsu

El mantenimiento regular puede aumentar el valor de su excavadora en el futuro. Comprender el funcionamiento de las piezas del motor de excavadora Komatsu ayuda a mantener su buen funcionamiento y a evitar reparaciones costosas.

• Revisar el bloque de cilindros, los pistones, las bielas y el cigüeñal.
• Controlar el estado del árbol de levas y la culata.
• Comprobar la bomba de combustible, los inyectores y las líneas de combustible.
• Reemplazar los filtros de combustible y de aire cuando sea necesario.
• Revisar el turbocompresor, el colector de escape y el silenciador.
• Limpiar el radiador y comprobar la bomba de agua, el termostato y el ventilador.
• Inspeccionar la bomba hidráulica, las válvulas, los cilindros, las mangueras y los filtros.
• Comprobar el desgaste de las puntas de corte y la estructura del cucharón.
• Revisar las orugas, los rodillos frontales, las ruedas dentadas y las transmisiones finales.
• Controlar el estado del contrapeso y del mecanismo de giro.

El uso de piezas de buena calidad, como las líneas de combustible Komatsu, lo hace más fiable y limpio. Reemplazar rápidamente las líneas de combustible dañadas mantiene el flujo de combustible y evita reparaciones importantes.

El mantenimiento del silenciador contribuye a que el motor funcione mejor y crea un espacio de trabajo más silencioso y seguro. Utilice siempre silenciadores homologados por Komatsu para los repuestos.

Utilice refrigerante de buena calidad y siga los consejos de mantenimiento de Komatsu para que el sistema de refrigeración funcione en óptimas condiciones. El cuidado de las líneas de combustible optimiza el funcionamiento del motor y del sistema hidráulico.
