El pádel es uno de los deportes de más rápido crecimiento en el mundo, lo que impulsa una demanda cada vez mayor en la construcción de canchas de pádel profesionales en clubes, instalaciones deportivas, hoteles y residencias privadas.
Una cancha de pádel es un área de juego cerrada diseñada para el pádel, un deporte de raqueta que combina elementos del tenis y el squash. El pádel se juega normalmente en parejas, enfatizando el trabajo en equipo, el control y el posicionamiento en lugar de la potencia.
Construir una cancha de pádel bajo los estándares internacionales es esencial para garantizar un juego consistente y su idoneidad para competiciones oficiales. En este contexto, el esquema de posicionamiento de la malla superior debe coordinarse con las dimensiones de la pista, la estructura de acero, los vidrios templados, las rejas laterales y los elementos de acceso.

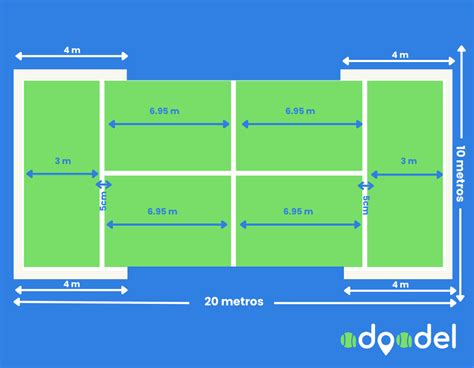

Medidas generales de la cancha
Una cancha de pádel reglamentaria mide 20 metros de largo y 10 metros de ancho, basándose en las dimensiones internas dentro del cerramiento.
Generalmente se acepta una pequeña tolerancia de construcción, típicamente de ±0.10 m en la longitud y ±0.05 m en la anchura.
Las líneas de saque se ubican a 6.95 metros de la red en cada lado, creando los cuadros de servicio utilizados durante el juego.
Para garantizar la seguridad y la accesibilidad, se recomienda un espacio adicional más allá del área de juego.
Las medidas oficiales de una cancha de pádel son las siguientes:
| Elemento | Medida |
|---|---|
| Largo | 20 metros |
| Ancho | 10 metros |
| Altura de los vidrios | 3 metros |
| Altura de las rejas laterales | 3 metros |
| Altura de las rejas sobre vidrios | 4 metros |
| Altura de la red | 0.88 metros en el centro y 0.92 metros en los extremos |
| Altura libre mínima del techo | 6 metros según el reglamento |
La altura libre mínima del techo es de 6 metros según el reglamento, aunque recomendamos mínimo 7 metros.
El terreno debe contar con al menos 11 metros de ancho por 21 metros de largo, para tener un margen de 50 cm por cada lado.
Idealmente, la cancha debe estar orientada en una de sus cabeceras, lado corto, hacia el norte. De otra manera, el sol deslumbrará a los jugadores al amanecer y al atardecer.
Qué representa la malla superior en el esquema de la cancha
Las rejas oficiales para pádel según el reglamento internacional, deben de ser de cuadros de 5x5cms,, con un alambre de grosor recomendado entre 3mm y 4mm.
Estas mallas se soldan a bastidores o directamente a la estructura de postes de acero.
La malla superior forma parte del cerramiento metálico situado por encima de los paneles de vidrio y de las rejas laterales. Su posición debe responder al trazado general de la pista y conservar la continuidad del cerramiento.
En las cabeceras y en las zonas laterales, los bastidores de malla se fijan a postes y perfiles de acero previamente colocados. La precisión de esta unión permite que la malla quede estable, alineada y correctamente integrada con los vidrios templados.
La altura de las rejas sobre vidrios es de 4 metros. En consecuencia, el esquema de posicionamiento de la malla superior debe contemplar el tramo situado por encima de los vidrios, además de la estructura que lo sostiene.
Esquema de posicionamiento de la malla superior
1. Delimitación del área reglamentaria
Delimita un área de juego de 10 x 20 metros.
Utiliza una escuadra de 90 grados o un láser para asegurar precisión.
Añade un margen de 2.2 cm en todo el perímetro, de modo que las dimensiones exteriores sean de 10.044 x 20.044 metros. Este margen es para acomodar la estructura sin invadir el área de juego.
El trazado debe diferenciar claramente las dimensiones internas de juego de las dimensiones exteriores necesarias para instalar postes, bastidores, vidrios y mallas.
2. Colocación de los postes de esquina
Coloca los 4 postes de 4 metros de altura, PTR de 3″ x 3″, en cada esquina.
Perfora el concreto con una broca de 5/8″ hasta una profundidad de 10 cm.
Limpia los orificios y coloca los taquetes arpón de 5/8″.
Ajusta las tuercas bellota para fijar los postes firmemente.
Los postes de esquina constituyen los puntos extremos del cerramiento y sirven como referencias principales para la colocación de las barras superiores y de los bastidores de malla.
3. Colocación de los postes vidrio/reja
Instala los 4 postes de 3 metros de altura, PTR de 3″ x 3″, a 2 metros de distancia de los postes de esquina, en los laterales.
Fíjalos al concreto siguiendo el mismo procedimiento que los postes de esquina.
Estos postes definen las transiciones entre los paneles de vidrio y las zonas de reja, por lo que deben instalarse con especial cuidado en cuanto a distancia, verticalidad y alineación.
4. Colocación de los postes de soporte para bastidores
Coloca los 8 postes, PTR de 3″ x 1.5″, a 2 y 4 metros de distancia de los postes vidrio/reja.
Asegúrate de que los bastidores de malla estén alineados con el trazado de 10.044 metros, mientras que los postes se ubican detrás de los bastidores.
La ubicación de los postes detrás de los bastidores permite que la malla conserve la línea prevista del cerramiento y que los elementos de soporte no invadan el área de juego.
5. Formación del marco superior
Suelda barras horizontales en las partes inferior y superior para formar un marco que conecte los postes de 3″ x 3″.
Utiliza 8 barras de 4 metros para los laterales y 4 barras de 10 metros para las cabeceras, abarcando tanto la parte inferior como la superior.
El marco superior recibe y estabiliza los bastidores de la malla situada sobre los vidrios. Antes de fijar la malla, es necesario comprobar que las barras estén niveladas, que las uniones estén correctamente soldadas y que el conjunto respete las dimensiones exteriores del trazado.
6. Instalación de los bastidores de 1 x 2 metros
Coloca los bastidores de 1 x 2 metros sobre la barra superior de los vidrios templados.
Se instalan 5 bastidores en cada cabecera y 1 en cada uno de los vidrios laterales iniciales, sumando un total de 14 bastidores.
Estos bastidores ocupan la zona superior del cerramiento y sirven como soporte directo para los paños de malla que se sitúan sobre los vidrios templados.
7. Instalación de los bastidores de 3 x 2 metros
Instala los bastidores de 3 x 2 metros en los laterales y las cabeceras, fijándolos a los postes de soporte.
Utiliza las soleras de acero previamente preparadas para unir los bastidores a los postes a las alturas especificadas.
Asegura los bastidores con tornillería adecuada, garantizando la estabilidad de las mallas metálicas.
8. Fijación de las soleras en el esquema vertical
Corta las soleras de acero de 1.5″ x 1/4″ en tramos de 6 cm.
Perfora cada tramo con dos orificios de 5/16″.
Estas soleras se utilizarán para unir los bastidores de mallas metálicas con los postes de soporte a alturas de 0.5, 1.5 y 2.5 metros.
Fija las soleras a los bastidores y postes utilizando pijas inoxidables de 5/16″ con punta autotaladrante y cabeza hexagonal.
Las alturas de 0.5, 1.5 y 2.5 metros organizan los puntos de fijación a lo largo del bastidor y ayudan a distribuir los esfuerzos de la malla sobre los postes de soporte.
Relación entre vidrio templado y malla superior
Los vidrios son una parte esencial de la cancha de pádel. Forman gran parte del juego y una correcta elección e instalación es importante para asegurar su buen funcionamiento.
El vidrio templado es cuatro veces más resistente que un vidrio recocido de mismo tipo y espesor. No es irrompible, pero es muy resistente.
Para canchas de pádel la Federación Internacional de Pádel nos dice que se deben de usar vidrios usados para la edificación, y eso es precisamente lo que son los vidrios templados.
Una cancha de pádel necesita dieciocho vidrios templados de 2mts de ancho por 3mts de altura.
Un vidrio templado nos garantiza mayor resistencia a embistes, mayor flexibilidad y menor riesgo de quebraduras.
En el caso de que un vidrio templado se rompa, sus características hacen que se haga añicos inmediatamente, eliminando el riesgo de cortes graves.
El grosor recomendado para los vidrios en una cancha de pádel suele ser el siguiente:
- Uso recreativo: grosor de 10mm vidrio templado.
- Uso comercial y profesional: grosor 12mm vidrio templado.
Previa la colocación de los vidrios templados, coloca una cinta amortiguante adhesiva en el acero en la parte que topará con los vidrios, esto funcionará como un amortiguante entre vidrio y acero, para evitar fricción y golpes secos, asegurando la durabilidad de los vidrios.
Posiciona los paneles de vidrio templado en su lugar correspondiente.
Fíjalos utilizando tornillería de acero inoxidable con empaques cónicos para evitar tensiones en el vidrio.
Asegúrate de que los vidrios queden nivelados y bien alineados.
Deja una separación mínima de 0.5 cm entre vidrios para evitar fricciones y roturas.
Une los vidrios mediante grapas de acrílico en el centro para mayor soporte.
La malla superior debe instalarse después de comprobar la posición de los vidrios, ya que la barra superior de los vidrios constituye una referencia directa para los bastidores de 1 x 2 metros.
Materiales utilizados para posicionar la malla
Perfiles de acero PTR
Los perfiles de acero PTR son fundamentales para la estructura de una cancha de pádel, proporcionando resistencia y estabilidad.
| Perfil | Cantidad |
|---|---|
| PTR de 1.5″ x 1.5″ calibre 11 | 240 metros |
| PTR de 3″ x 1.5″ calibre 14 | 54 metros |
| PTR de 3″ x 3″ calibre 11 | 100 metros |
Bases, soleras, ángulos y tornillería
- Ángulo de acero al carbón 3/4″ x 3/4″ calibre 6: 2 metros.
- Solera de acero de 1.5″ x 1/4″: 3 metros, cortada en piezas de 6 cm.
- Cartabones de refuerzo 20 x 12 cm calibre 3/8″: 16 piezas.
- Taquetes arpón de 5/8″ x 5″: 76 piezas.
- Tuercas bellota de 5/8″: 76 piezas.
- Tornillería de acero inoxidable 5/16″.
Las soleras se recortarán en tramos de 6 cm y se perforarán con dos orificios de 5/16″. Estas servirán para unir, a las alturas de 0.5, 1.5 y 2.5 metros, los bastidores de mallas metálicas con los postes de soporte mediante pijas inoxidables de 5/16″ con punta autotaladrante y cabeza hexagonal.
Bastidores de malla
- Bastidores de 3 x 2 metros: 4 piezas.
- Bastidores de 1 x 2 metros: 14 piezas.
- Bastidores en forma de ‘P’: 4 piezas.
- Soportes antideslizantes: 12 piezas.
Los bastidores de 3 x 2 metros son fabricados con PTR de 1.5″ x 1.5″ calibre 11, formando un rectángulo de 3 x 2 metros.
Los bastidores de 3 x 2 metros son reforzados con barras horizontales cada metro de altura.
Los bastidores de 1 x 2 metros son fabricados con PTR de 1.5″ x 1.5″ calibre 11, formando un rectángulo de 1 x 2 metros.
Los bastidores en forma de ‘P’ están diseñados para las entradas de la cancha.
Los bastidores en forma de ‘P’ son fabricados con PTR de 1.5″ x 1.5″ calibre 11, formando una estructura que permite el acceso.
Los soportes antideslizantes son 12 piezas cortadas en secciones de 10 cm utilizando ángulo de acero de 3/4″ x 3/4″.
Cada pieza tiene una perforación de 5/8″.
Procedimiento de instalación de la malla superior
- Comprueba el trazado de 10 x 20 metros y las dimensiones exteriores de 10.044 x 20.044 metros.
- Verifica que los postes de esquina tengan 4 metros de altura y estén firmemente fijados al concreto.
- Comprueba la posición de los postes vidrio/reja de 3 metros de altura.
- Instala los postes de soporte para bastidores detrás de la línea de malla.
- Coloca las barras horizontales inferiores y superiores que conectan los postes.
- Presenta los bastidores de 1 x 2 metros sobre la barra superior de los vidrios templados.
- Instala los bastidores de 3 x 2 metros en laterales y cabeceras.
- Fija las soleras en los puntos de 0.5, 1.5 y 2.5 metros.
- Asegura los bastidores con tornillería adecuada.
- Comprueba la alineación, nivelación y estabilidad de toda la malla.
- Coloca los soportes antideslizantes anclados al piso.
Coloca los soportes antideslizantes anclados al piso, de modo que sea un tope para los ptrs en el suelo. Esto evitará que la estructura se mueva cuando los jugadores se impacten contraa la estructura.
Fíjalos con tornillería de acero inoxidable.
Construcción de la base para la estructura
El proceso comienza con la evaluación de las condiciones del lugar, incluyendo la estabilidad del suelo, los requisitos de drenaje, el espacio disponible y la accesibilidad para la instalación.
Una vez preparado el terreno, el siguiente paso es construir la base.
Normalmente se utiliza una losa de hormigón armado o una base de asfalto poroso para proporcionar una cimentación estable y nivelada para el sistema de la cancha.
Se recomienda una capa de concreto de al menos 10 cm de espesor, reforzada con una malla de acero.
El piso debe tener un pequeño desnivel de aproximadamente 0.5%, medio centímetro por cada metro, para permitir que el agua de lluvia escurra hacia los bordes de la cancha.
Asegúrate de que el agua de lluvia escurra hacia el lado que tenga un buen drenaje para evitar charcos que puedan afectar el juego.
Deja que el piso firme se seque y endurezca el tiempo recomendado según el material de construcción utilizado.
Una vez que se ha construido el piso firme, es importante dejarlo secar y endurecer el tiempo recomendado de su material de construcción.
Si la cancha se construye en el piso superior de un edificio, considera la instalación de una capa de aislamiento acústico para reducir el ruido y la vibración causados por el juego.
Instalación de la estructura metálica
Tras completar la base, se instala la estructura de acero.
Este armazón constituye la columna vertebral de la cancha y sostiene las paredes de vidrio, los paneles de malla metálica y el sistema de red.
Los postes de esquina son 4 piezas fabricadas con PTR de 3″ x 3″ calibre 11, de 4 metros de altura.
Cada poste se fija a una placa base de 20 x 20 cm, reforzada con un cartabón soldado como pie de amigo.
Los postes vidrio/reja son 4 piezas fabricadas con PTR de 3″ x 3″ calibre 11, de 3 metros de altura.
Sus bases son similares a las de los postes de esquina, con orificios de 5/8″ para fijación.
Los postes de soporte para bastidores de mallas son 8 piezas fabricadas con PTR de 3″ x 1.5″ calibre 14, de 3 metros de altura.
Utilizan una placa base de 20 x 20 cm y un cartabón de refuerzo.
Los bastidores de 3 x 2 metros son 4 piezas fabricadas con PTR de 1.5″ x 1.5″ calibre 11, formando un rectángulo de 3 x 2 metros.
Los bastidores de 1 x 2 metros son 14 piezas fabricadas con PTR de 1.5″ x 1.5″ calibre 11, formando un rectángulo de 1 x 2 metros.
Integración de la malla con el cerramiento
Los paneles de vidrio templado y las paredes de malla metálica se instalan a continuación según el diseño de la cancha.
Estos elementos deben fijarse de forma segura y alinearse con precisión para garantizar un juego seguro, un rebote de pelota consistente y la fiabilidad estructural a largo plazo.
La malla superior debe quedar correctamente unida a los bastidores, sin desplazamientos, deformaciones ni puntos de fijación flojos.
La estructura debe mantener una línea continua desde los postes de esquina hasta las zonas de transición entre vidrio y reja.
La correcta posición de la malla también depende de que los postes se ubiquen detrás de los bastidores y de que las soleras se fijen a las alturas especificadas.
Una vez instalada, revisa visualmente la continuidad de los cuadros de 5x5cms y comprueba que el alambre de grosor recomendado entre 3mm y 4mm se encuentre firmemente sujeto.
Instalación del piso sintético
Con el cerramiento en su sitio, se instala el sistema de pasto sintético sobre la base preparada.
Esto incluye la colocación del césped, la fijación de las juntas, la aplicación de la arena de relleno y el cepillado de las fibras para lograr una distribución uniforme.
La altura recomendada del pasto sintético es entre 10 y 12 mm.
El pasto sintético debe ser resistente al desgaste y a la humedad.
Proporciona una superficie de juego óptima.
Se coloca sobre el piso firme y se fija con adhesivos especiales.
Se esparce arena sílica, aproximadamente 2 toneladas, para soporte y rebote adecuado.
Coloca el pasto sobre el piso firme y fíjalo con adhesivos especiales.
Asegúrate de que el pasto quede bien estirado, sin arrugas o bultos.
El pasto sintético desempeña un papel crítico en el rendimiento de una cancha de pádel, influyendo directamente en el comportamiento de la pelota, el movimiento de los jugadores y la experiencia de juego en general.
Nuestras superficies se someten a rigurosas pruebas de defensa Max UV, UVA 5000h / UVB 3000h, para garantizar una estabilidad del color y una integridad estructural excepcionales, incluso en entornos exteriores extremos.
Red, iluminación y accesorios
Postes y red
Los postes de acero son resistentes y duraderos.
Sostienen la red que divide la cancha en dos zonas de juego.
Coloca los postes en los extremos de la cancha y fíjalos al concreto.
Los postes deben soportar una tensión de aproximadamente 50 kg al tensar la red.
La red se instala en el centro de la cancha y se fija a los postes.
Ajusta la red a una altura de 0.88 metros en el centro y 0.92 metros en los extremos.
La red de pádel mide 10mts x .92cms, con cuadros de 4.5×4.5cms y cable de acero.
Iluminación
La recomendación es utilizar luces LED de alta potencia y eficiencia.
Se utilizan 8 reflectores LED de 200W a 400W, 2 por poste, 4 postes en total.
Instala los reflectores LED en postes de 5 a 6 metros de altura en los laterales.
Normalmente se utilizan 4 postes con 2 reflectores de 200W cada uno.
La etapa final incluye la instalación del sistema de iluminación, los postes de la red, la red y cualquier accesorio adicional necesario para su funcionamiento.
Bobadilla red padel de protección superior Solude
Coordinación del proyecto y control de calidad
La construcción de una instalación de pádel profesional implica una coordinación compleja entre la ingeniería estructural, la selección de materiales y el rendimiento de la superficie.
Al tratar la cancha como un sistema completo en lugar de una colección de piezas separadas, este enfoque ayuda a mejorar la precisión de la instalación, reducir errores en el sitio y respaldar los estándares de rendimiento esperados en el juego profesional.
Construir una cancha de pádel de alta calidad requiere algo más que el simple ensamblaje de componentes individuales.
La posición de la malla superior debe revisarse junto con la nivelación del piso, la verticalidad de los postes, la alineación de los vidrios y la estabilidad de los bastidores.
Una cancha de pádel bien planificada es más que una instalación deportiva: es una inversión a largo plazo con un sólido potencial de uso e ingresos.
Para los clubes e instalaciones deportivas, una cancha de pádel no es solo un gasto de construcción, sino también un activo generador de ingresos a largo plazo.
Mantenimiento de la malla y del cerramiento
Un mantenimiento constante ayuda a que la cancha de pádel se mantenga segura, limpia y uniforme para el juego.
La revisión periódica debe incluir los puntos de fijación de los bastidores, las soleras, la tornillería, los postes, las soldaduras y los soportes antideslizantes.
También es importante comprobar que la malla no presente deformaciones y que los cuadros mantengan una distribución uniforme.
La construcción de canchas de pádel es un proceso especializado que reúne dimensiones oficiales, materiales de calidad, una instalación precisa y un mantenimiento continuo.
Hace algunos años construí un club de pádel de tres canchas.
En ese entonces era escasa la información del proceso constructivo o de los materiales, pues el pádel iniciaba en México.
Reuní la información y especificaciones que la Federación Internacional de Pádel dicta para que una cancha de pádel sea considerada de medidas reglamentarias y con ayuda de un arquitecto, encontramos los materiales perfectos para ejecutar el proyecto.
Cinco años después, puedo decir que valió la pena: las canchas siguen robustas, el mantenimiento que han tenido es muy básico, la alfombra nunca tuvo problemas, aun producen, son del agrado de nuestros clientes y me ahorré una buena parte del presupuesto del proyecto, haciéndolo yo mismo.
Duración, presupuesto y planificación
Pasos a seguir: Elaborar firme de concreto, armar la estructura de herrería, instalar vidrios templados y mallas metálicas, instalar alfombra de pasto sintético y esparcir arena silica, instalar postes de red, red de juego y colocar luminarias.
Esto es basicamente lo que son tres a cuatro semanas de trabajo en unas cuantas palabras.
El costo de construir una cancha de pádel puede variar significativamente dependiendo del alcance del proyecto, el tipo de cancha, las especificaciones de los materiales y las condiciones del sitio.
Al evaluar el costo, es importante mirar más allá del precio de compra inicial.
Para muchos proyectos, la mejor inversión es un sistema bien coordinado que ofrezca un rendimiento fiable y un menor riesgo operativo a lo largo del tiempo.
Construir una cancha de pádel profesional es un proyecto accesible que puede ser supervisado fácilmente por un arquitecto.
Antes de optar por una cancha prefabricada de marca, considera construir la tuya propia.
Las canchas hechas a medida suelen ser más robustas y personalizables, y pueden resultar más económicas al evitar márgenes comerciales elevados.
Tu, al igual que yo, puedes contratar a tu arquitecto de confianza y subcontratar mano de obra para que realicen tu cancha de pádel con nuestra detallada guía.
Reunir por separado los más de 30 materiales y piezas específicas de una cancha reglamentaria es complicado: vidrios templados, mallas, perfiles de acero, postes, tornillería especial, pasto sintético y arena sílica.
tags: #esquema #de #posicionamiento #malla #suoerior #cancha
