Una Xref, o referencia externa, permite vincular varios dibujos CAD sin integrar su contenido directamente en el archivo principal. En un programa CAD, una Xref es un archivo de dibujo vinculado a otro dibujo como referencia externa. El archivo se muestra dentro del dibujo actual, pero no queda incrustado en él.
Cuando trabajamos en proyectos CAD de cierta envergadura, es habitual que los dibujos se apoyen en múltiples archivos externos: planos de arquitectos, instalaciones, detalles constructivos, etc. Las Xref son una función útil de ZWCAD para agilizar el proceso de diseño, facilitar la colaboración y mantener los archivos de dibujo organizados.
Qué es una Xref y para qué sirve
Una Xref vincula un archivo externo al dibujo principal y permite consultar su contenido sin copiarlo físicamente dentro del archivo actual. Esta forma de trabajo resulta especialmente útil cuando diferentes disciplinas o diseñadores necesitan trabajar sobre una misma base de proyecto.
- Estandarización: Las Xref resultan útiles para elementos comunes que deben mantenerse iguales en varios dibujos, como marcos, cajetines o planos base.
- Trabajo colaborativo: Un proyecto puede dividirse en varios archivos y asignarse a distintos diseñadores.
- Reducción del tamaño del archivo: Una Xref vincula el archivo DWG completo sin insertarlo físicamente en el dibujo actual.
Un bloque es un conjunto de objetos agrupados como una sola entidad y almacenados directamente en el dibujo. Se utiliza normalmente para elementos repetitivos. Una Xref es un archivo externo vinculado al dibujo principal.
Acceso a las referencias externas en ZWCAD
ZWCAD permite acceder a este cuadro de diálogo de varias formas.
- Escribe REFX en la línea de comandos y pulsa Enter.
- En la paleta de referencias externas, haz clic en el icono Enlazar DWG.
- Selecciona el archivo DWG que quieras utilizar como referencia.
- Haz clic en Abrir.
También es posible utilizar el comando ENLAZARX:
- Escribe ENLAZARX en la línea de comandos y pulsa Enter.
- Selecciona el archivo DWG de referencia.
- Haz clic en Abrir.
Otra alternativa consiste en abrir el menú clásico Insertar, seleccionar Referencia DWG, buscar el archivo que quieras vincular y abrirlo.
Utiliza el botón Examinar para localizar el archivo DWG en el equipo. Después de seleccionarlo, su nombre aparecerá en el cuadro de diálogo.
Tipos de referencia externa
Al vincular un archivo DWG, es necesario determinar el tipo de referencia que se utilizará.
Enlazar
La referencia se vincula al dibujo principal y también se incluye cuando este dibujo se utiliza como Xref en otro archivo.
Superposición
La referencia se muestra en el dibujo actual, pero no se transmite si este dibujo se vincula posteriormente como Xref en otro archivo.
La elección entre Enlazar y Superposición depende de la estructura del proyecto. La opción Enlazar resulta adecuada cuando la referencia debe formar parte de la cadena de referencias posteriores. La opción Superposición permite visualizar una base auxiliar sin transmitirla a otros dibujos que utilicen el archivo actual como referencia externa.
Rutas de los archivos de referencia
El tipo de ruta determina cómo se guarda la ubicación del archivo de referencia. Esta configuración afecta a la facilidad con la que pueden trasladarse o copiarse los archivos del proyecto.
Para evitar problemas al mover un proyecto, es importante conservar la relación entre el dibujo principal y los archivos externos. La referencia depende de la ubicación que se haya guardado para el archivo enlazado.
Administración de una Xref
Una vez vinculada la Xref, puedes administrarla desde el Administrador de referencias externas. REFX abre la interfaz de gestión de referencias externas, desde donde podrás insertar, eliminar o modificar archivos externos enlazados a tu dibujo.
Descargar
Oculta temporalmente la referencia y evita que participe en la regeneración del dibujo. Esto puede mejorar el rendimiento en proyectos con archivos grandes.
Desenlazar
Elimina por completo la referencia externa del dibujo actual.
Unir
Convierte la Xref seleccionada en un bloque del dibujo actual.
La conversión de una referencia externa en bloque modifica la forma en que se administra el contenido. Mientras la Xref conserva el vínculo con un archivo independiente, el bloque pasa a almacenarse directamente en el dibujo actual.
Enlazar una referencia externa desde la línea de comandos
-ENLAZAR (-ATTACH). Sorprendentemente, como ya vimos entonces, no existe una versión en línea de los comandos ENLAZARX (XATTACH) [alias: ENX] y ENLAZARIMG (IMAGEATTACH) [alias: EIM].
En primer lugar, el comando genérico -ENLAZAR (-ATTACH) solicita la ruta del archivo que se va a enlazar como referencia.
Como ocurre habitualmente con los comandos en línea que solicitan archivos, si se introduce el carácter ~ (tilde) como respuesta, aparecerá el cuadro de diálogo de selección de archivos estándar de AutoCAD que permite seleccionar directamente el archivo sin tener que escribir su camino.
Una vez elegido el archivo a enlazar como referencia externa, el comando realiza una serie de solicitudes que dependen del formato del archivo seleccionado.
Cuando se vincula con un archivo de dibujo de AutoCAD (DWG) se debe precisar en primer lugar el tipo de referencia, que puede ser de Enlace o de Superposición.
Seguidamente se solicita un conjunto de propiedades que se refieren exclusivamente al ejemplar de Referencia externa que se insertará al finalizar el comando.
Al mismo tiempo que se muestra este mensaje de solicitud, la referencia externa se representa en una vista previa dinámicamente unida al cursor por su punto base.
Escala, posición y rotación
Las opciones Escala (Scale), X (X), Y (Y), Z (Z) y Girar (Rotate), como es fácil suponer, permiten modificar los factores definitivos de escala o el ángulo de rotación asignados a la inserción de referencia externa.
Al cambiar cualquiera de ellos, se actualiza inmediatamente la vista previa de la referencia que se muestra unida al cursor.
Todas las opciones se pueden seleccionar cuantas veces se desee en tanto no se indique el punto de inserción definitivo.
Las opciones de escala de vista previa PEscala (PScale), PX (PX), PY (PY) y PZ (PZ) y de rotación de vista previa PGirar (PRotate) permiten ajustar de forma temporal los factores de escala y rotación, respectivamente, de la vista previa de la referencia que se representa unida al cursor.
Estas opciones solamente tienen sentido si se utilizan con anterioridad a las correspondientes opciones definitivas descritas en el párrafo anterior, ya que en caso contrario los valores consignados en estas pasarán a ser definitivos.
Como es obvio, la opción GEográficas (Geographic) sólo aparece en el mensaje de solicitud al insertar un archivo de referencia en un dibujo cuando ambos contengan información de ubicación geográfica.
A esta solicitud se puede responder escribiendo el valor numérico de la escala que se aplicará a la inserción de referencia externa en la dirección del eje X, en cuyo caso se solicita inmediatamente el factor de escala en la dirección Y.
El tercer factor de escala, en la dirección Z, sólo se solicita si se elige expresamente la opción Xyz (Xyz).
Los factores de escala en las direcciones X e Y también se pueden precisar señalando un punto en el dibujo, que se interpreta como la esquina opuesta de un rectángulo cuya primera esquina es el punto de inserción de la referencia.
AutoCAD mide las longitudes de los lados de dicho rectángulo y aplica los valores obtenidos a los factores de escala X e Y.
La posición relativa de las dos esquinas del rectángulo determina el signo, positivo o negativo, de los factores de escala.
Este comando tampoco muestra ningún tipo de información a tener en cuenta sobre las unidades de medida del bloque ni sobre el factor de unidad por el que se multiplicarán automáticamente los valores de escala que se establezcan para su inserción.
Selección de archivos y variable FILEDIA
Además del comando genérico -ENLAZAR (-ATTACH) que acabamos de describir, existe un segundo comando en línea que podemos utilizar para enlazar nuevas Referencias externas.
Una vez seleccionada una de estas opciones, AutoCAD solicita el archivo a referenciar mediante un cuadro de diálogo de selección de archivos estándar, siempre que la variable de sistema FILEDIA tenga el valor 1 (valor por defecto).
Este es un comportamiento atípico en el caso de comandos en línea, ya que la mayoría no muestra cuadro de diálogo al solicitar la selección de archivos.
No obstante, si la variable de sistema FILEDIA se establece en 0, o bien el comando se ejecuta desde un guión (script) o un programa, la solicitud de archivo se efectuará desde línea de comando, debiendo consignar la ruta completa del archivo, aunque en este caso no hará falta especificar su extensión, ya que ésta siempre será .dwg.
Vincular un DWG desde la paleta de referencias externas
Veamos cómo vincular una referencia externa en AutoCAD.
Para acceder a la paleta de referencias externas, podemos hacerlo desde la ficha de Vista > Paletas y dando clic en Paleta de referencias externas, o bien utilizando el comando REFX.
Desde la paleta de referencias externas, en la parte superior izquierda, vamos a definir qué tipo de archivo deseamos vincular: un DWG, una imagen, DWF, DGN, PDF, una nube de puntos o adjuntar modelo de coordinación.
Vamos a comenzar con un DWG, que es el formato base de AutoCAD.
- A continuación buscamos la ruta y seleccionamos el archivo que deseamos vincular y damos clic en Abrir.
- Aparece un cuadro de diálogo donde tendremos que determinar algunas opciones antes de vincular el archivo.
- En la parte superior tenemos el nombre y si, por ejemplo, deseamos cambiar el archivo, damos clic en Examinar, buscamos el archivo y seleccionamos.
Preparación de una carpeta de proyecto
Antes de comenzar con el ejemplo descargue nuevamente los archivos de dibujo (Tipo A.dwg, Tipo B.dwg, Grupo 1.dwg y Planta General.dwg) y guárdelos en una única carpeta creada especialmente para esta versión del ejemplo, (C:\Proyecto en nuestro caso).
Observe que el comando advierte de que las referencias ya están enlazadas y que se utilizará la definición existente.
Problemas con bloques y referencias externas
Al insertar un archivo de dibujo como referencia externa en ZWCAD, la línea de comandos muestra el error “XXX” ya es un bloque estándar en el dibujo actual.
Cambia el nombre del archivo de dibujo utilizado como referencia externa o renombra el bloque existente en el dibujo actual.
Conversión de una Xref en bloque
Si la referencia externa debe dejar de depender de un archivo independiente, utiliza la opción Unir.
Unir convierte la Xref seleccionada en un bloque del dibujo actual.
Si aparece un problema relacionado con objetos proxy, escribe ZWWCLONEPROXYPOLICY en la línea de comandos, pulsa Enter y cambia su valor a 3. Después, vuelve a unir la referencia externa.
Grosor de línea en referencias externas
Hola a todos, utilizo la forma de trabajar de grosores por capas. Todo bien, excepto que a la hora de traer una refx con grosores a otro dibujo no importa esta característica, todo lo demás sí pero no los grosores.
Actualizo la refx pero nada de nada.
Una primera comprobación consiste en diferenciar entre la visualización y la impresión.
Has probado a que en impresión salgan bien?
Imprimo y sale correctamente, el tema era de visualización.
Cuando el problema aparece tanto en la visualización como en la impresión, es necesario revisar la configuración de capas y de estilos de trazado del dibujo desde el que se imprime.
Pero no sale bien ni en la visualización ni en la impresión, y la verdad, no lo entiendo.
Pero tienes activado en el dibujo desde el que imprimes lo del grosor por capas?
A ver si va a tener prioridad la impresión por color.
He probado desde el menú impresión las dos opciones, imprimir por grosor de linea y imprimir por estilos de trazado. Con ninguna opción sale bien.
Una prueba tonta puede ser dibujar un elemento, le pones un grosor en el cuadro capas en la capa donde lo hayas dibujado. A continuación abres otro dibujo y pones como refx el primer dibujo que contiene tu elemento con grosor por capa.
La variable VISRETAIN controla la conservación de determinados cambios de capa en las referencias externas.
VISRETAIN, la tenía en 1 y para que guarde los cambios como color, tipo y grosor deben estar a 0.
Por cierto, esa variable (VISRETAIN) es el equivalente a tener marcada la casilla "Mantener cambios en capas de Refx" en OPCIONES->ABRIR Y GUARDAR->REFERENCIAS EXTERNAS (Refx).
| Elemento revisado | Configuración indicada |
|---|---|
| Variable VISRETAIN | 0 |
| Color, tipo y grosor de línea | Guardar cambios en capas de Refx |
| Impresión | Imprimir por grosor de línea o por estilos de trazado |

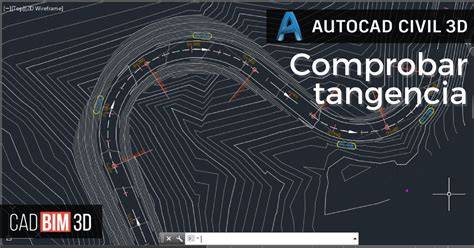

Creación de una alineación a partir de una polilínea
En el archivo Alineacion_Polilinea se representa con una polilínea, en la capa Eje Vialidad, el recorrido en el eje de un tramo de carretera de montaña y a partir del cual se generará una alineación en CIVIL 3D.
Desde la Ficha Inicio→Pánel Crear diseño→Herramienta Alineación, accederemos a las opciones disponibles para la creación de Alineaciones.
Desde la Ventana de comandos se solicita la selección de la primera línea/arco/polilínea de la alineación.
Haremos clic sobre la polilínea definida entre los puntos 1 y 2, lo más cerca posible del punto 1.
Observaremos que desde la línea de comandos se nos pide confirmar la orientación de la alineación.
En el Diálogo sólo modificaremos el nombre de la alineación a «Eje Carretera», aceptando los parámetros suministrados por el programa.

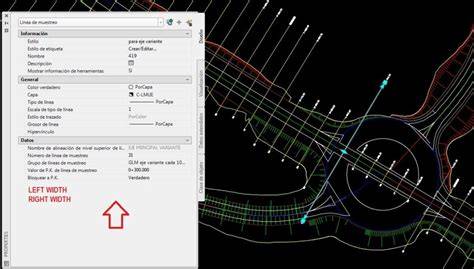

A este nivel tenemos definida la alineación en CIVIL 3D y muestra de ello son las anotaciones que aparecen a lo largo de lo que fué la polilínea que le dió origen.
Secuencia de creación
- Abra el archivo Alineacion_Polilinea.
- Identifique la polilínea situada en la capa Eje Vialidad.
- Acceda a la Ficha Inicio.
- Abra el Pánel Crear diseño.
- Seleccione Herramienta Alineación.
- Seleccione la primera línea/arco/polilínea de la alineación.
- Haga clic sobre la polilínea definida entre los puntos 1 y 2, lo más cerca posible del punto 1.
- Confirme la orientación de la alineación desde la línea de comandos.
- Modifique el nombre de la alineación a «Eje Carretera».
- Acepte los parámetros suministrados por el programa.
Relación entre la Xref y la alineación
La Xref permite mantener el dibujo base separado del dibujo en el que se desarrolla la alineación. De este modo, la polilínea que representa el eje vial puede permanecer en un archivo de referencia y utilizarse como base visual para generar la alineación en CIVIL 3D.
La alineación se crea a partir de la línea, arco o polilínea seleccionada en el dibujo de trabajo. La referencia externa facilita la organización de la información, mientras que la herramienta Alineación convierte el recorrido seleccionado en un objeto de diseño.
Una Xref no se incrusta en el archivo principal. Por ello, si se modifica el archivo externo, el dibujo que lo utiliza como referencia puede actualizar la representación vinculada.
Alineación de vistas en un plano
En función del tipo de vista de que se trate, es posible colocar la vista de plano en la hoja alineándola con otra vista.
La vista permanecerá alineada y se moverá como una vista proyectada hasta que se desalinee.
Si desea desalinear, desactive la casilla Alinear esta vista con otra vista (Align this view to other view) en el cuadro de diálogo Vista del plano (Drawing View).
La alineación crea una relación visual entre dos vistas.
- Si hay una vista seleccionada y el cuadro de diálogo Vista del plano (Drawing View) está abierto, pulse en la categoría Alineación (Alignment).
- Para alinear la vista seleccionada con otra vista, pulse en Alinear esta vista con otra vista (Align this view to other view).
- Seleccione la vista apropiada en el plano.
- Pulse en Aplicar (Apply) para ver la alineación de las vistas.
- Si la alineación de las vistas no es aceptable, repita los pasos anteriores.
Si la vista seleccionada es una vista proyectada o auxiliar, puede desalinearse de su proyección padre desactivando la opción Alinear esta vista con otra vista (Align this view to other view) y pulsando en Aplicar (Apply).
Si la vista seleccionada es una vista proyectada o auxiliar que se ha desalineado de su vista padre, al pulsar en Alinear esta vista con otra vista (Align this view to other view) no será posible seleccionar una vista con la que alinear ésta.
Tipos de alineación de vistas
- Horizontal (Horizontal): la vista y la vista con la que se alinea estarán en la misma línea horizontal.
- Vertical (Vertical): la vista y la vista con la que se alinea estarán en la misma línea vertical.
Referencias de alineación personalizadas
Por defecto, las vistas se alinean en función de su origen de vista.
Es posible modificar el punto en el que las vistas se alinean definiendo las referencias de alineación.
Pulse en Personalizar (Custom) y seleccione una referencia, como puede ser una arista, en una de las vistas.
La referencia aparece en el selector del cuadro de diálogo.
En caso necesario, es posible personalizar la alineación en la otra vista.
Pulse en Personalizar (Custom) para la vista que sigue alineada con su origen.
Seleccione una referencia adecuada.
Alineaciones definidas en archivos RXL
12da: Definido en el software 12d Model como alineaciones o alineaciones con peralte.
Al replantear una alineación definida en un archivo RXL, podrá trabajar desde el mapa o desde el menú.
Antes de empezar, configure las configuraciones de visualización de navegación.
En el mapa, presione en la alineación y luego presione Replantear.
Alternativamente, presione y seleccione Replantear.
Si la alineación que desea replantear no se muestra en el mapa, presione en la barra de herramientas del mapa para abrir el Administrador de capas y seleccione la ficha Datos del proyecto.
Seleccione el archivo y, a continuación, haga que las capas adecuadas sean seleccionables.
Intervalo de estación y superficie
Se requieren valores de Intervalo estación cuando replantea una estación en una cadena.
Para mostrar el desmonte o terraplén relativo a una superficie durante el replanteo, habilite el interruptor Desmonte/terraplén a superficie.
En el campo Superficie, seleccione el archivo de superficie en la carpeta de proyectos actual.
Solo se listan los archivos de superficie que están configurados como visibles o seleccionables en el Administrador de capas.
Alternativamente, en el mapa, seleccione superficies de archivos BIM.
Si no puede seleccionar superficies en el mapa, asegúrese de que el archivo BIM esté configurado en seleccionable en el Administrador de capas.
Si el botón Modo de selección en la barra de herramientas BIM está amarillo, presione en el mismo y seleccione el modo Selección de superficies - Caras individuales.
NOTA - Podrá seleccionar el modo Selección de superficies - Objeto completo, pero al emplear el modo Objeto completo, el software selecciona la superficie superior e inferior y calcula el desmonte/terraplén a la superficie que esté más cerca.
El campo Superficie indica el número de superficies que ha seleccionado en el mapa.
Para seleccionar una superficie diferente en el mapa, presione dos veces en el mapa para borrar la selección actual y luego seleccione la superficie nueva.
Si es necesario, en el campo D.eje a superficie, especifique una distancia al eje a la superficie.
Presione para seleccionar si la distancia al eje se va a aplicar de forma vertical o perpendicular a la superficie.
Para mostrar la distancia a la superficie en la pantalla de navegación de replanteo, presione Opcion.
En el cuadro de grupo Incrementos, presione Editar y seleccione el incremento de la Dist. v. superficie en pos. actual o Dist. perp. superficie en pos. actual.
Presione Opcion.
La alineación está lista para el replanteo utilizando su método de replanteo preferido.
